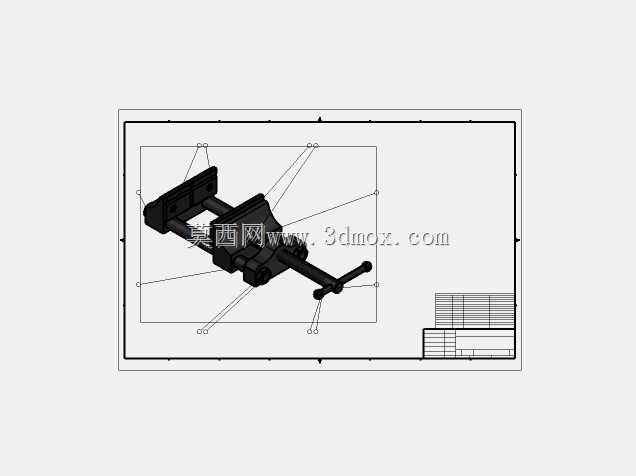

快动式钻床夹持虎钳结构设计

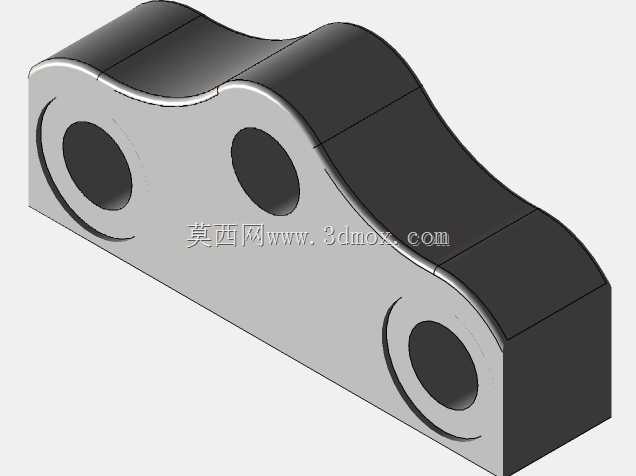

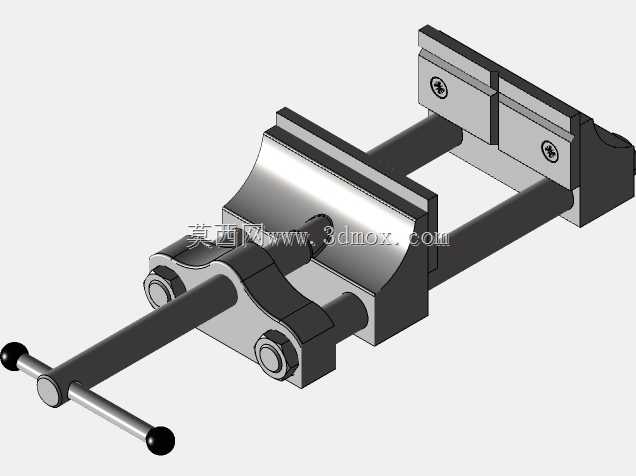

　　这款钻床虎钳是钻削加工工序中配套钻床使用的专用夹持工装，主要承担中小型工件在钻孔、扩孔、铰孔、锪孔及攻丝作业中的定位与夹紧功能，在通用机械加工车间、五金零件加工工位、小型机修作业点都有极高的使用频次。区别于普通台虎钳的螺纹进给慢动结构，这款虎钳采用了快动式双导杆滑移结构，操作人员扳动前端的T型操作杆即可快速调整活动钳口的开合距离，无需像传统虎钳那样反复旋转丝杠完成大行程调整，在频繁更换不同尺寸工件的批量钻削作业中，能大幅减少装夹辅助时间，提升单工位作业效率。从结构设计逻辑来看，固定钳身通过后侧的安装耳板可直接固定在钻床工作台的T型槽上，安装耳板预留的沉头螺栓孔适配钻床工作台通用的T型螺栓规格，安装时无需额外加工转接板，

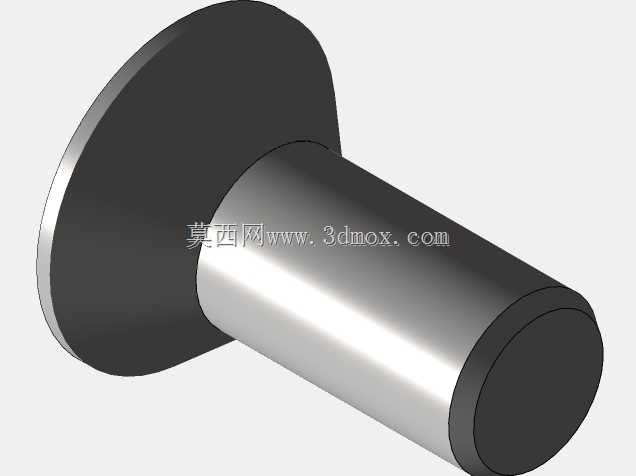

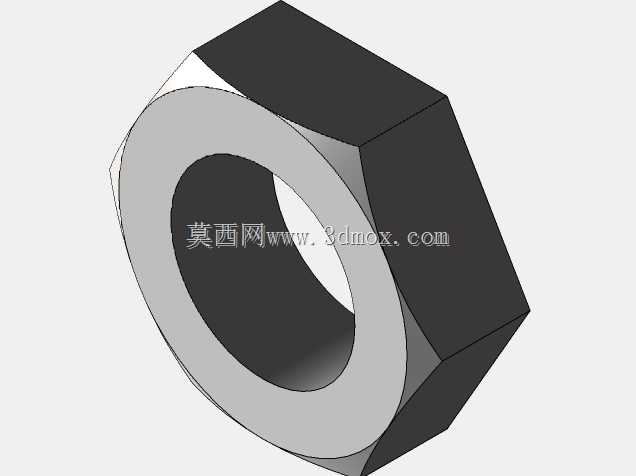

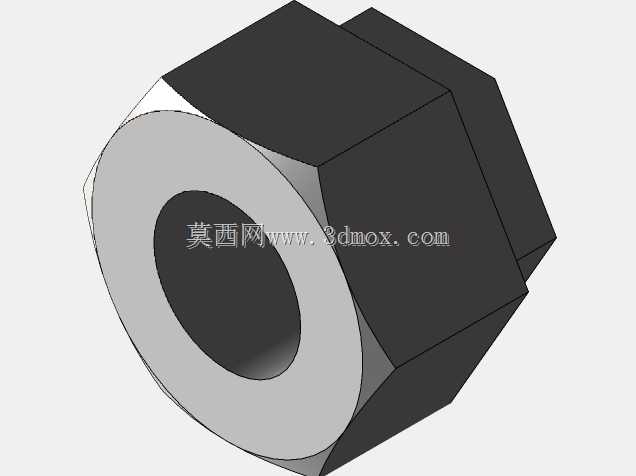

　　可直接完成定位锁紧，钳身整体与钻床工作台面保持平行，保证装夹后工件的基准面与钻床主轴垂直，避免钻孔出现偏斜、孔位超差的问题。双导杆结构贯穿活动钳身与固定钳座，导杆与活动钳身的配合间隙经过严格控制，既保证活动钳口滑移顺畅无卡滞，又能控制活动钳口在夹紧状态下的上翘量，避免工件装夹后出现倾斜，保证钻孔的位置精度。前端的T型操作杆集成了快动滑移与夹紧锁紧的双重功能，当活动钳口快速滑移至接触工件表面后，扳动操作杆即可通过内部的偏心锁紧结构施加足够的夹紧力，夹紧力的大小可通过内部的调整螺母进行适配，针对不同材质的工件可调整至合适的夹紧力度，既保证钻削过程中工件不会发生位移，又不会因夹紧力过大导致薄壁工件出现装夹变形。

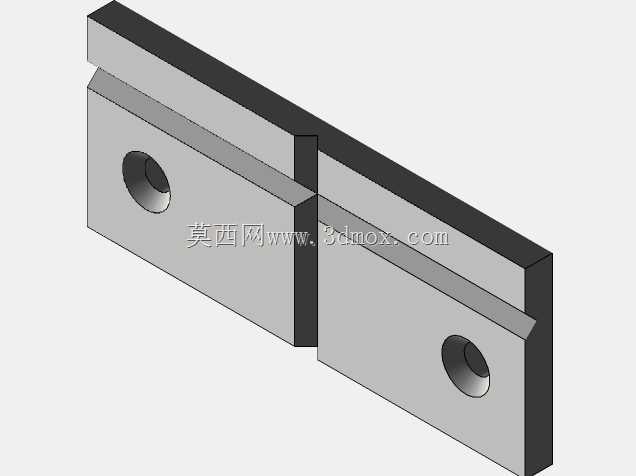

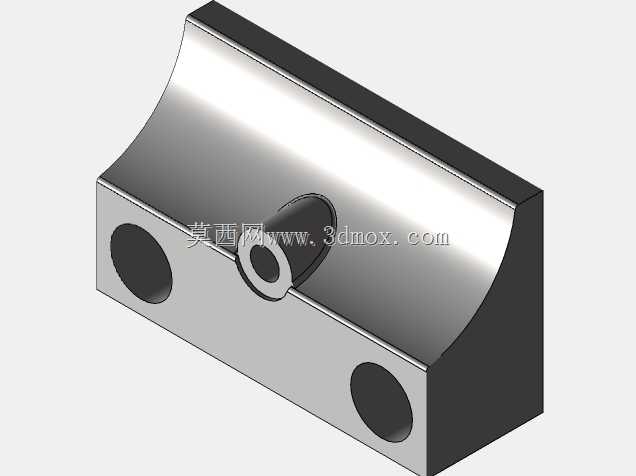

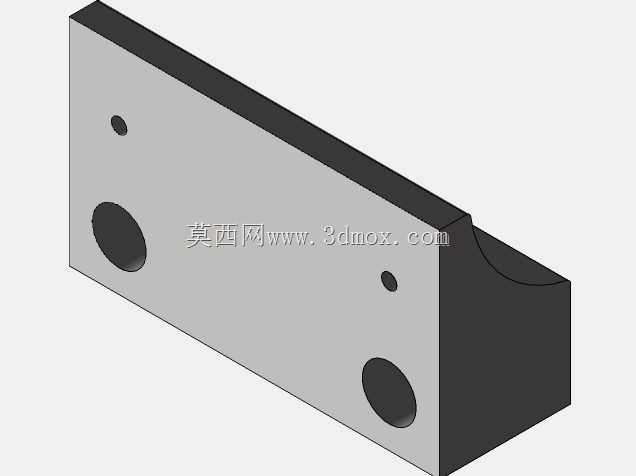

　　钳口部位采用了平直的夹持面设计，可根据加工需求更换不同形式的钳口垫板，比如加工圆柱形工件时可更换带V型槽的钳口，加工异形件时可更换软质钳口避免夹伤工件表面，固定钳身与活动钳身的夹持面保持较高的平面度与平行度，装夹矩形工件时可保证工件的定位基准贴合紧密，不会出现虚夹的情况。从安装边界尺寸来看，这款虎钳的整体长度适配中小型台钻、立式钻床的工作台面尺寸，钳身高度控制在合理范围内，装夹工件后工件的加工面距离钻床主轴的行程范围匹配常规钻床的主轴伸出量，无需额外垫高工件即可完成常规厚度工件的钻削加工。导杆的行程覆盖了常见中小型零件的夹持尺寸范围，可满足大部分常规五金零件、机械小构件的钻削装夹需求，无需频繁更换不同规格的夹持工装。

　　在实际加工场景中，这类快动钻床虎钳常被用于小型法兰盘的孔系加工、轴类零件的径向孔加工、板类零件的定位孔加工等工序，相比通用台虎钳，其结构更紧凑，安装定位更精准，快动结构更适配钻床工序频繁装拆工件的作业特点，同时整体结构的刚性经过强化，可承受钻削过程中的轴向切削力与扭矩，不会在钻孔过程中出现钳身变形、夹紧松动的问题，能有效保证孔加工的位置精度与尺寸稳定性。设计过程中针对钻削加工的受力特点，对钳身的受力部位进行了加强，固定钳座与导杆的连接部位采用了加厚结构，避免长期受力后出现导杆松动、钳口偏移的问题，操作杆的长度经过人体工程学适配，操作人员施加较小的力即可获得足够的夹紧力，降低长期操作的劳动强度。
