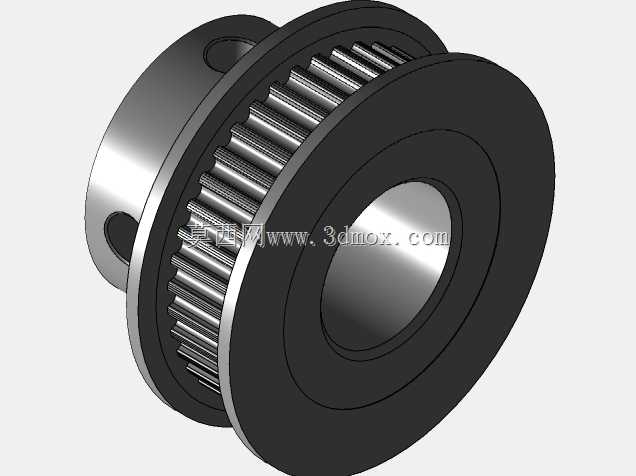

CNC铣床用同步带轮传动连接构件

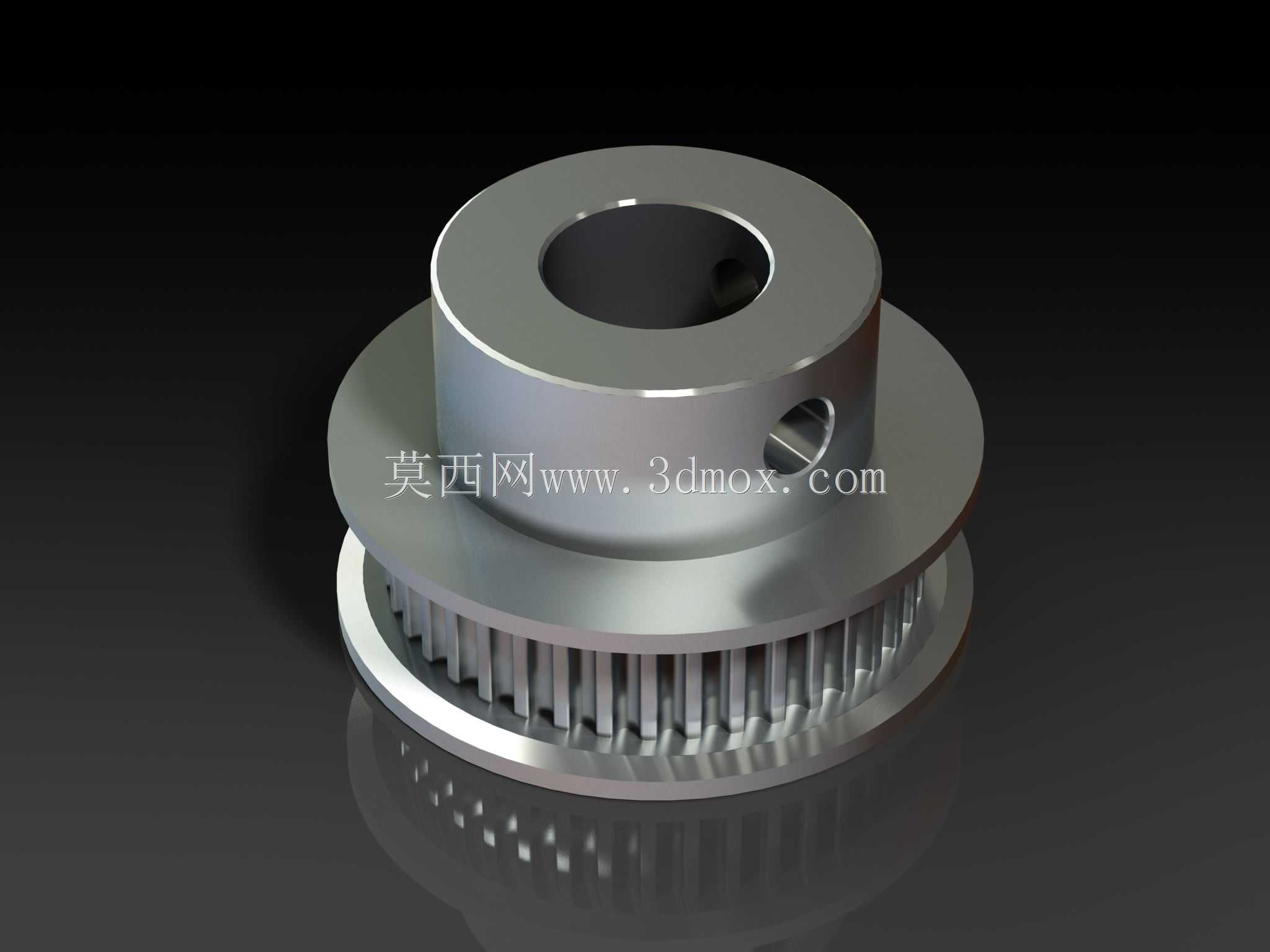

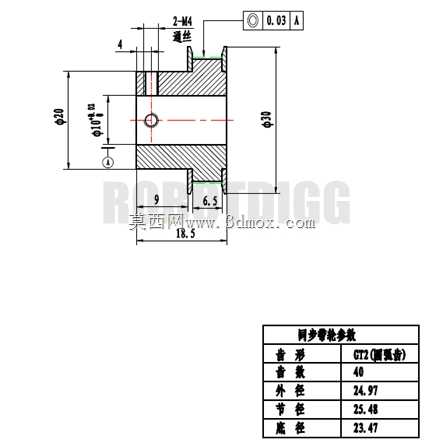

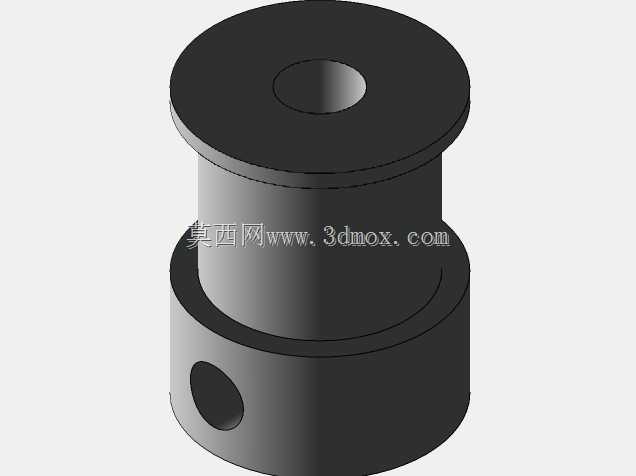

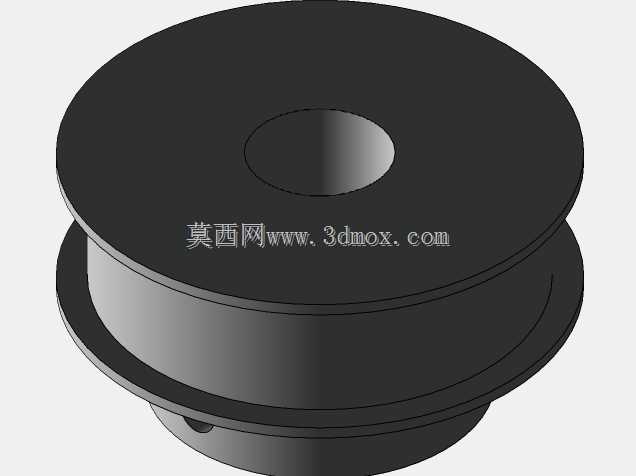

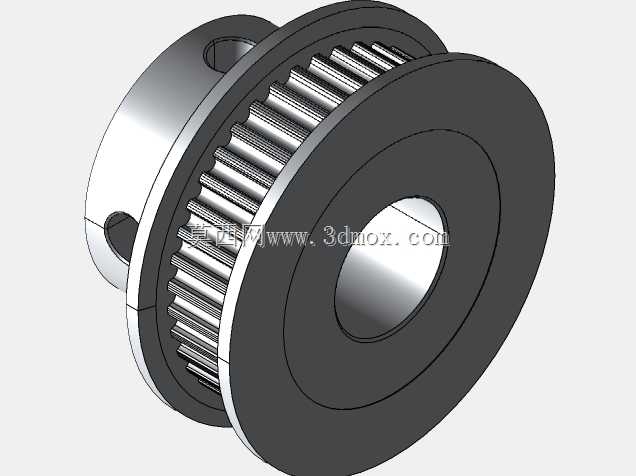

　　在小型CNC雕刻铣床的传动系统改造与搭建场景中，这类带轮构件是动力传递路径里的核心衔接零件，主要承担伺服输出轴与执行端主轴之间的转速匹配、扭矩传递作用，区别于常规直连传动的刚性冲击问题，同步带传动的形式能有效缓冲高速启停阶段的载荷波动，降低传动噪音，同时避免齿轮传动长期运行后的背隙累积问题，在桌面级数控加工设备的X、Y、Z轴进给传动以及主轴增速传动结构中都有广泛应用。从结构设计逻辑来看，该零件采用台阶式轴套集成设计，将带轮安装基准与轴连接定位段做一体化加工，减少了分体式装配带来的同轴度误差累积，内孔采用通孔设计适配不同直径的输出轴穿装，侧壁设置的2-M4顶丝孔用于轴向上的锁紧固定，安装时可通过顶丝压紧输出轴的定位平面，

　　防止高速运转过程中带轮与轴之间出现相对周向转动，保证传动相位的准确性。零件的外形尺寸经过紧凑化设计，总长度控制在18.5mm，其中带轮啮合段长度为9mm，轴端定位段长度为6.5mm，端部的4mm厚度凸台用于轴向限位，安装时可紧贴轴承内圈或者轴肩端面，避免带轮在运转过程中出现轴向窜动；外圆直径方面，带轮啮合段外径为24.97mm，匹配GT2型同步带的节径25.48mm参数，齿形为40齿圆弧齿设计，相比梯形齿同步带，圆弧齿的齿面应力分布更均匀，承载能力更高，高速运转时的多边形效应更弱，传动精度更稳定，适合小型CNC设备的高精度进给传动需求。零件的形位公差控制上，针对内孔与带轮外圆的同轴度设置了0.03mm的公差要求，基准为内孔轴线，

　　这一公差设计是为了保证带轮运转时的径向跳动量控制在合理范围内，避免同步带在运转过程中出现跑偏、跳齿问题，同时降低高速运转时的振动量，保证加工过程中刀具的进给稳定性。在实际选型适配过程中，该构件可直接适配标准6mm宽度的GT2同步带，安装时需要注意顶丝的锁紧扭矩，避免扭矩过大导致内孔变形影响同轴度，同时装配前需要清理内孔与轴配合面的毛刺与杂质，保证配合面的贴合度；在传动布局设计时，该带轮的中心距调整范围可根据设备的安装空间灵活设置，张紧力调整到用手指按压同步带下沉量在2-3mm即可，过大的张紧力会加剧轴承与带轮齿面的磨损，过小则容易出现跳齿丢步问题。这类集成式带轮结构相比传统的分体式带轮加轴套的组合，减少了装配环节的误差来源，

　　整体刚性更好，在小型桌面CNC铣床、3D打印机传动结构、小型自动化设备的进给单元中都能适配使用，设计过程中充分考虑了小型加工设备的安装空间限制，在保证传动强度与精度的前提下尽可能压缩了零件的轴向与径向尺寸，避免与设备的其他结构件产生运动干涉。
