精密行星滚柱螺钉传动结构三维建模

　　在高精度线性传动场景中，行星滚柱螺钉是替代传统滚珠丝杠的核心传动元件，常见于重型伺服压力机、精密注塑机锁模机构、航空舵机执行端、数控机床直线进给轴这类对负载能力、传动刚度、寿命有严苛要求的工况中。不同于滚珠丝杠依靠钢球在滚道内点接触传递载荷，行星滚柱螺钉通过多根带环形齿的滚柱在丝杠与螺母之间做行星运动，将载荷分散为多线接触，接触应力分布更均匀，同等公称直径下的额定动载荷能达到同规格滚珠丝杠的3倍以上，抗冲击能力更强，在频繁正反转、重载启停的工况下不会出现钢球卡顿、滚道点蚀过快的问题。

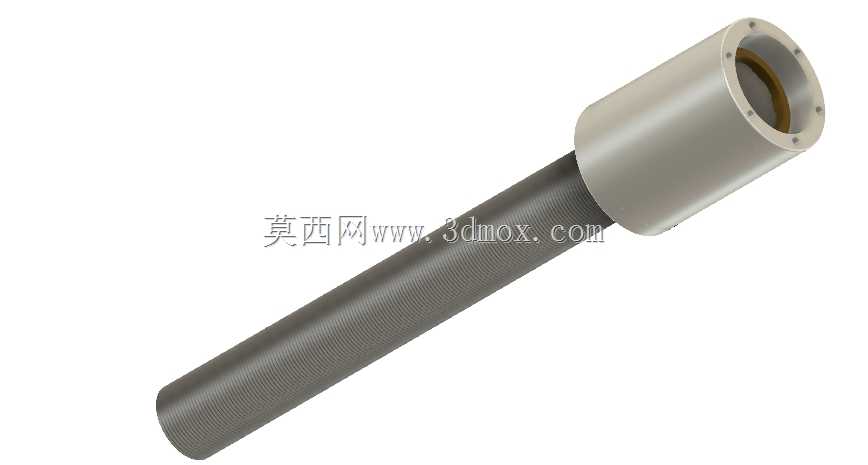

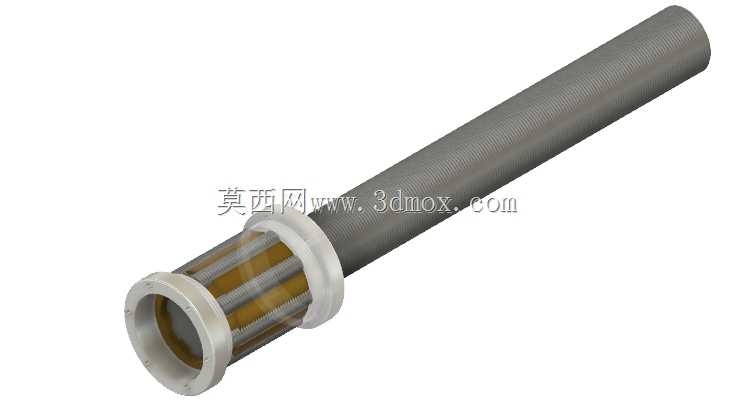

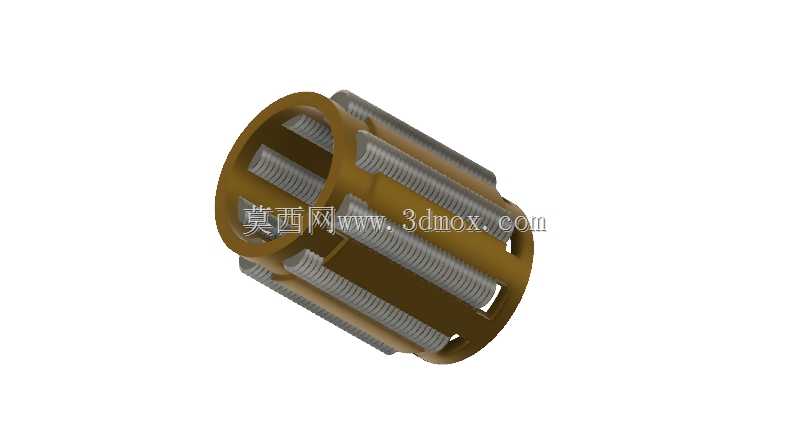

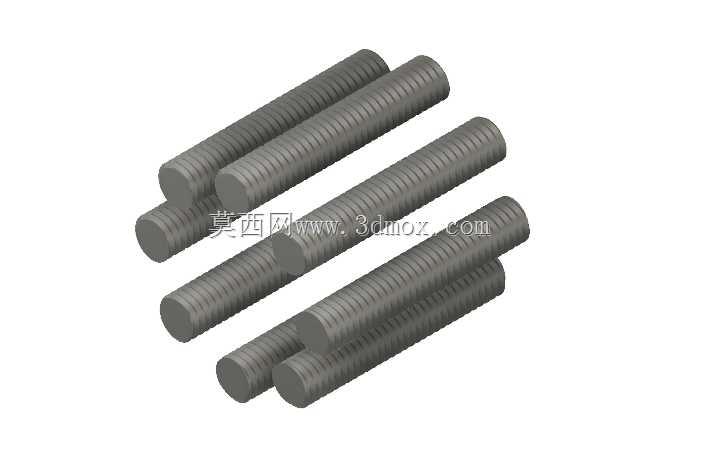

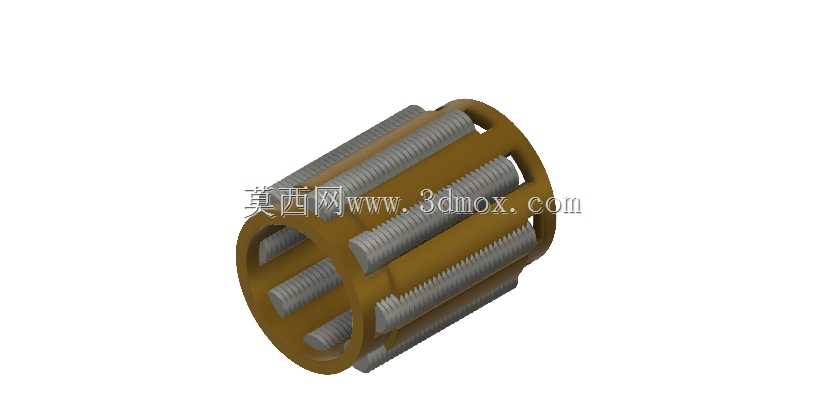

　　从结构设计逻辑来看，这款行星滚柱螺钉的主体分为三个核心部分：长杆状的丝杠主体、端部集成的滚柱保持架组件、以及配套的螺母安装接口。丝杠主体外圆加工有多头梯形螺纹滚道，表面做了淬硬处理，粗糙度控制在Ra0.8以内，保证滚柱滚动时的平顺性，降低摩擦损耗；端部的白色保持架采用工程塑料与金属嵌件复合结构，既可以均匀分隔周向布置的滚柱，避免滚柱之间发生摩擦干涉，又能起到防尘密封的作用，阻止外界金属切屑、粉尘进入螺纹滚道内部，延长维护周期。滚柱本身的齿形与丝杠滚道做了修形匹配，每根滚柱两端都有小轴颈卡在保持架的定位孔内，工作时滚柱既绕自身轴线自转，又绕丝杠轴线公转，将丝杠的旋转运动转化为螺母的直线运动，传动效率可以稳定保持在90%以上，远高于滑动丝杠的传动效率。

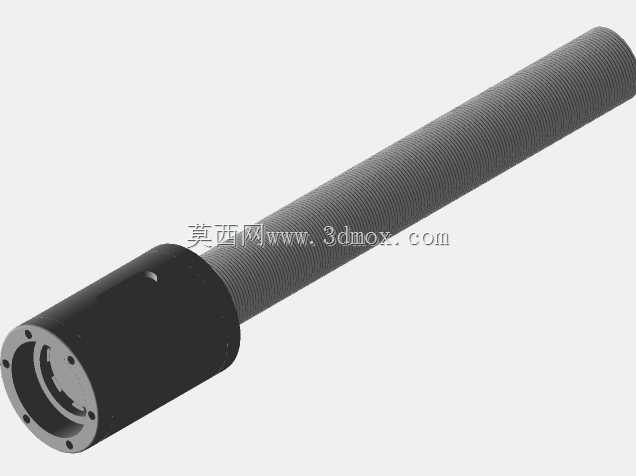

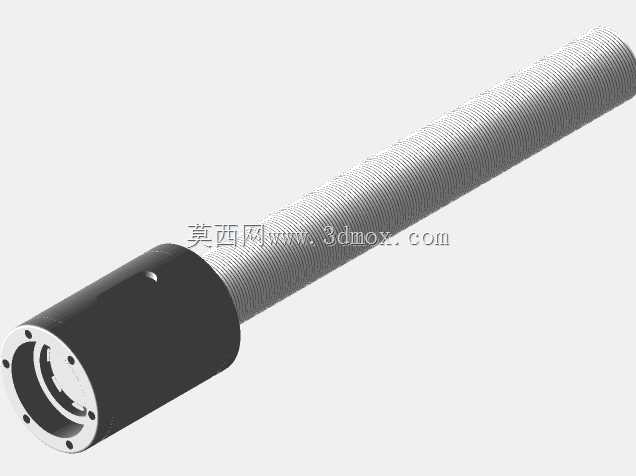

　　从安装边界尺寸来看，这款模型的丝杠主体为等直径光杆加螺纹段结构，光杆部分可直接穿过设备安装板的导向孔，端部保持架的外径大于丝杠螺纹大径，安装时可以作为轴向定位的基准面，不需要额外加装定位套；螺母部分的外圆设计有安装法兰，法兰上的螺栓孔采用均布设计，可直接与负载端的连接法兰锁紧，不需要额外设计转接件，适配多数标准直线传动模组的安装尺寸。在实际选型应用中，这类行星滚柱螺钉需要根据负载行程确定丝杠的总长度，根据额定推力确定丝杠的公称直径与滚柱数量，根据进给速度确定丝杠的导程，导程越小，同等伺服电机扭矩下的输出推力越大，进给分辨率越高，适合精密位置控制场景；导程越大，直线进给速度越快，适合快速往复运动的工况。

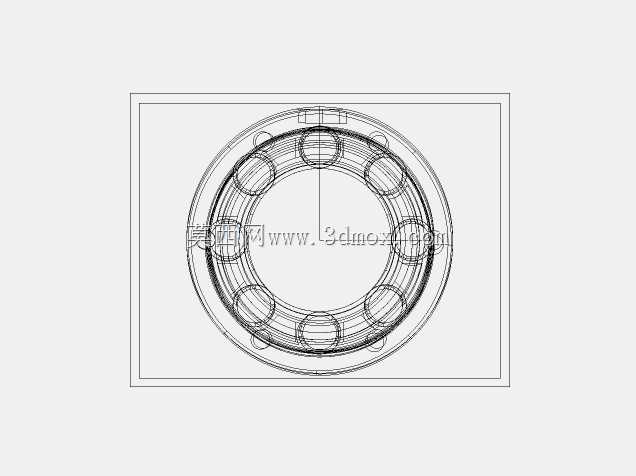

　　在三维建模过程中，这类零件需要重点关注螺纹滚道的螺旋线扫掠路径、滚柱齿形与丝杠滚道的啮合间隙、保持架定位孔的周向分度精度，若建模时啮合间隙预留过小，实际装配时会出现卡滞，传动阻力陡增；若间隙预留过大，会导致反向传动间隙超标，位置控制精度下降。同时丝杠的长径比需要结合实际应用的临界转速校核，当丝杠长径比超过60时，需要增加中间支撑结构，避免高速旋转时出现挠曲共振，影响传动平稳性。不同于普通紧固件类的螺钉，行星滚柱螺钉属于精密传动功能部件，所有配合面的形位公差都有严格要求，丝杠滚道的圆柱度、螺母安装端面与丝杠轴线的垂直度、保持架定位孔的位置度，都会直接影响最终的传动精度与使用寿命，建模时需要将这些公差要求在三维模型的注解中标注清楚，方便后续加工与装配环节参照。在重型装备的直线驱动场景中，这类行星滚柱螺钉还可以搭配冷却结构，在丝杠中心加工通油孔通入恒温冷却油，带走长时间重载工作产生的摩擦热，避免热伸长导致的位置精度漂移，满足高精度加工场景的使用需求。
