五叶轴流散热风叶结构设计方案

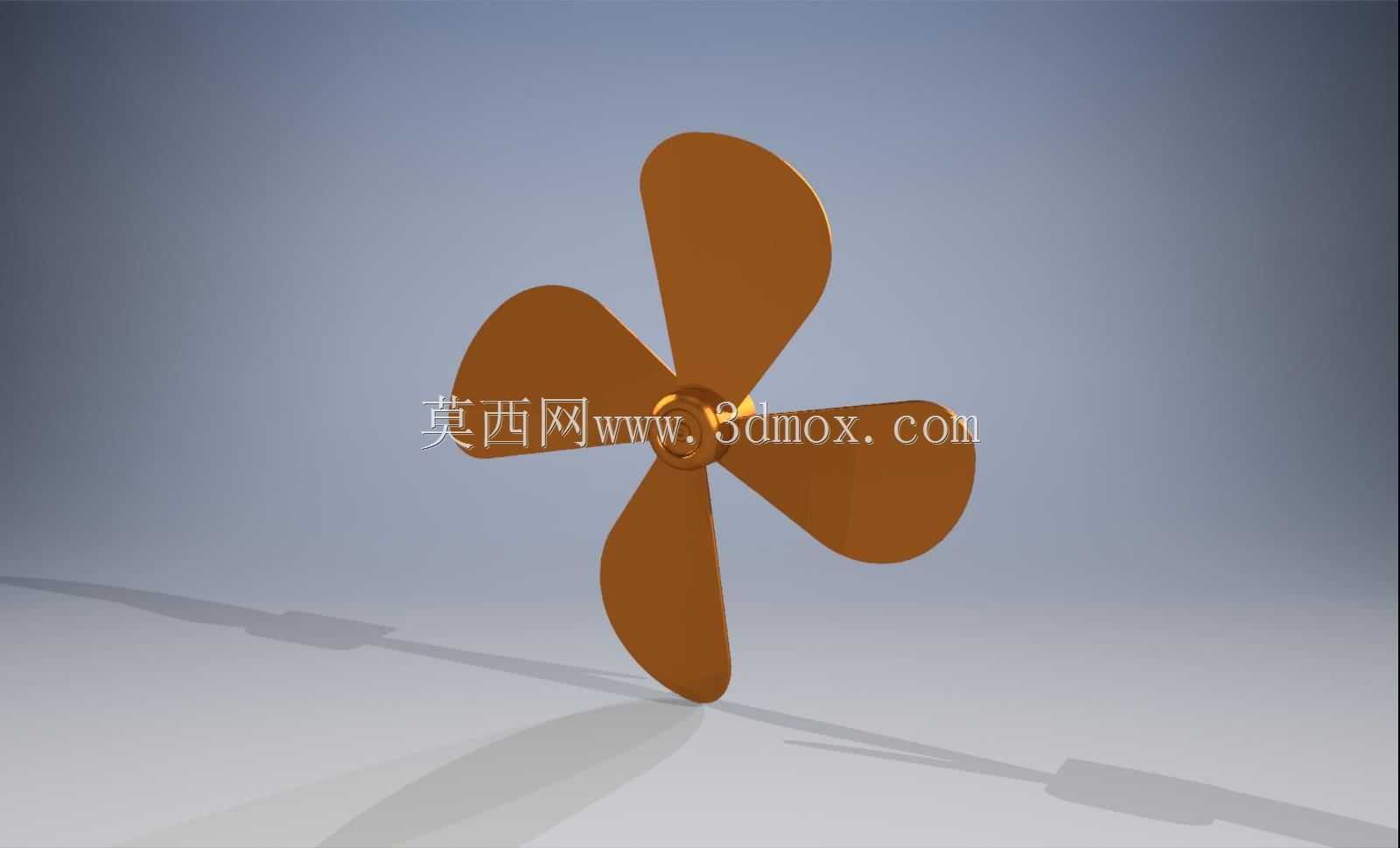

　　日常做通风散热类结构设计时，轴流风叶的叶型参数直接决定整套散热系统的送风效率与运行噪音，这次呈现的五叶风叶结构，是针对小空间强制对流场景做的优化方案，和常见的三叶、四叶结构相比，五叶的叶道分割更细密，相同转速下的出风脉动更小，不会出现低频段的风振噪音，适合用在对运行静谧性有要求的桌面通风、小型设备机柜散热场景里。从结构设计逻辑来看，这款风叶采用等厚叶根过渡到变截面叶梢的构型，叶根位置做了加厚圆弧过渡，避免高速旋转时应力集中在轮毂连接位置，轮毂中心预留了标准的电机轴配合孔位，孔壁做了D型切面设计，装配时不需要额外打销钉，靠轴面的平面配合就能传递扭矩，防止长期运行出现风叶打滑空转的问题。叶型的扭转角从根部到梢部做了连续渐变，

　　根部安装角偏大，保证靠近轮毂的低线速度区域也能有效切割气流，梢部安装角收小，降低叶尖位置的气流分离损失，整个叶型的曲面是按照等环量流型做的拟合，每个截面的弦长随半径增大逐步收窄，既控制了整体转动惯量，又能让整个出风面的风速分布更均匀，不会出现中心区域无风、外圈风速过高的问题。实际应用场景里，这类风叶可以直接适配常规的小型单相交流电机或者低压直流无刷电机，安装时需要注意风叶和后方导风罩的间隙控制，单边间隙保持在叶展长度的2%到3%区间最合适，间隙过小容易出现叶尖擦碰护网的风险，间隙过大则会产生叶尖回流，降低实际送风效率。风叶的轴向安装尺寸需要匹配电机轴的伸出长度，轮毂端面和电机端盖之间要预留至少2mm的窜动间隙，

　　避免电机运行时的轴向窜动导致风叶和端盖发生摩擦。从结构强度角度考虑，这款风叶的叶片厚度从根部的5mm逐步过渡到梢部的2mm，既保证了根部的抗扭强度，又减轻了叶梢的重量，降低电机启动时的负载冲击，叶片前缘做了小圆角钝化处理，不会像锐边叶型那样容易产生高频涡流噪音，后缘则做了轻微的锯齿修型，能够打散叶尾的脱落涡，进一步降低运行时的气动噪音。做三维建模过程中，需要重点校验每个叶片的型面曲率连续性，避免出现曲面褶皱导致的应力集中，同时要做动平衡配重的预留结构，在轮毂的环形端面上预留去重槽，装配前做动平衡校正时，可以直接在槽位铣削去重，不需要破坏叶片本身的型面结构。这类风叶的适用场景覆盖很广，小到桌面散热风扇、机柜通风单元，

　　大到小型空冷设备的换热送风单元，都可以通过调整转速匹配不同的风量风压需求，设计时没有采用复杂的空心叶片结构，整体为实心薄壁构型，不管是注塑成型还是钣金冲压都能快速实现量产，模具结构简单，成型后的成品率高，不需要做复杂的后处理工序。另外在安装边界上，风叶旋转投影的最大直径要和配套的护网内径保持安全距离，护网的筋条排布要顺着气流方向，避免横置筋条切割气流产生额外的风阻，风叶的进风侧不要有紧贴的遮挡结构，至少预留一个叶展长度的进风空间，保证进气流畅，不会因为进气紊流导致风叶运行抖动。实际选型匹配时，要根据需要的风量风压确定风叶的工作转速，这款五叶结构在相同转速下，比同直径的三叶风叶风量高15%左右，噪音低3到5分贝，适合对噪音控制有要求的民用及工业轻载通风场景，结构上没有易损部件，只要装配到位，长期运行不会出现叶片变形、连接松动的问题，轮毂和叶片采用一体化构型，不存在装配间隙带来的震动隐患。
