夏普GP2Y0A21YK红外测距传感器安装固定支架

　　在流水线侧边安装该类红外传感器检测工件是否到位时，支架可以提供稳定的支撑，避免流水线运行的振动传导到传感器上导致误触发；第三类是小型智能设备的内置测距模块固定，比如自助终端的人体接近检测、智能储物柜的物品存在检测，支架可以把传感器牢牢固定在设备外壳内侧的安装柱上，不会因为设备运输过程中的晃动出现传感器移位。从功能特性上看，这款支架采用平板式承载加双侧安装耳的结构，主体承载面完全贴合GP2Y0A21YK传感器的底部安装平面，接触面积覆盖传感器底部80%以上的区域，不会出现局部悬空导致的传感器受力不均问题。两侧的安装耳做了下沉式的圆孔设计，安装时可以使用M3或者M2.5的盘头螺丝穿过孔位，直接固定在安装基准面上，在自动化测距检测工位、小型移动机器人避障模块、物料到位检测装置的搭建过程中，夏普GP2Y0A21YK这类红外测距传感器的安装固定一直是结构设计环节容易被忽略却直接影响检测精度的细节。很多现场调试时出现的测距数值跳变、检测角度偏移问题，追根溯源都是传感器安装支架的刚性不足、安装孔位匹配度差导致的，这款专门适配该型号传感器的固定支架，就是针对这类现场痛点完成的结构设计。从实际应用场景来看，这类支架主要服务于三类工况：第一类是教学实验平台上的测距模块搭建，学生做循迹避障小车、距离检测实验时，不需要额外做打孔折弯加工，直接通过支架就能把传感器固定在小车底盘或者实验台架上；第二类是工业现场的简易物料到位检测，

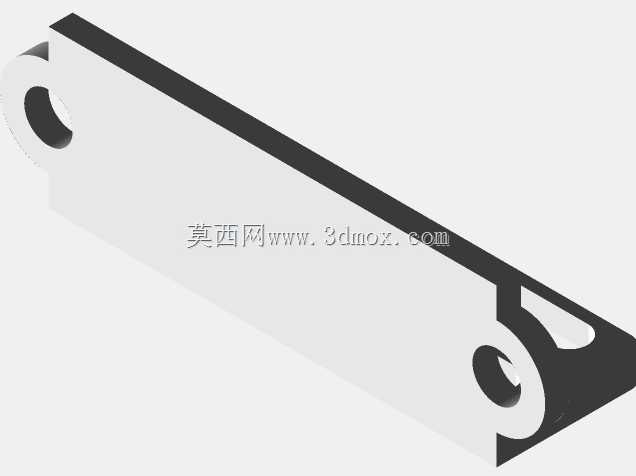

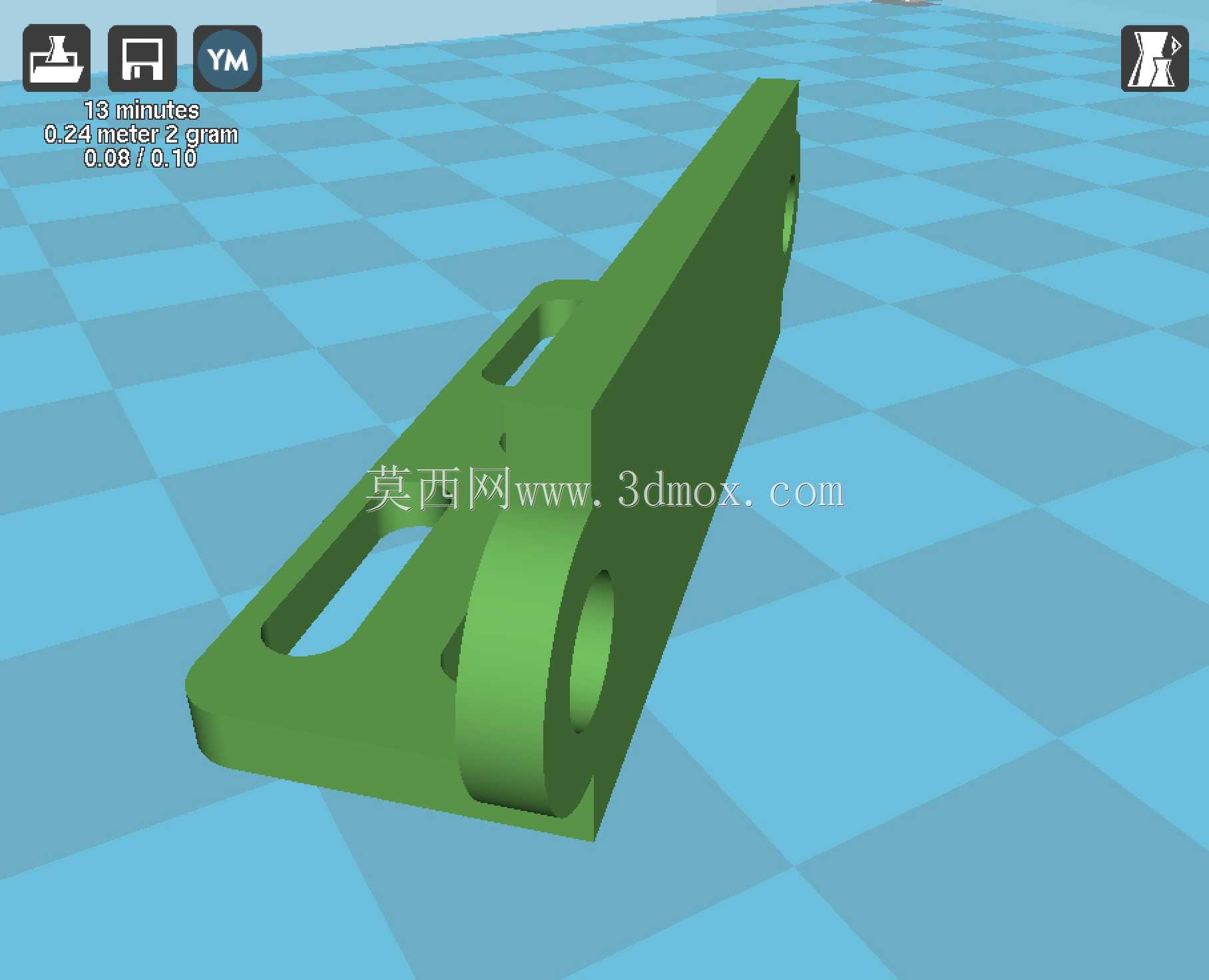

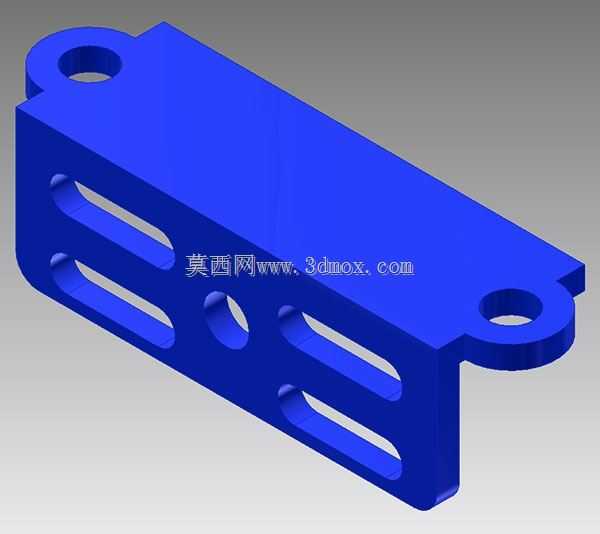

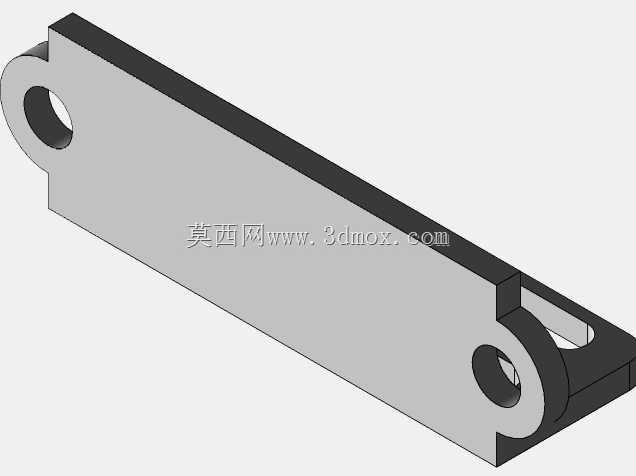

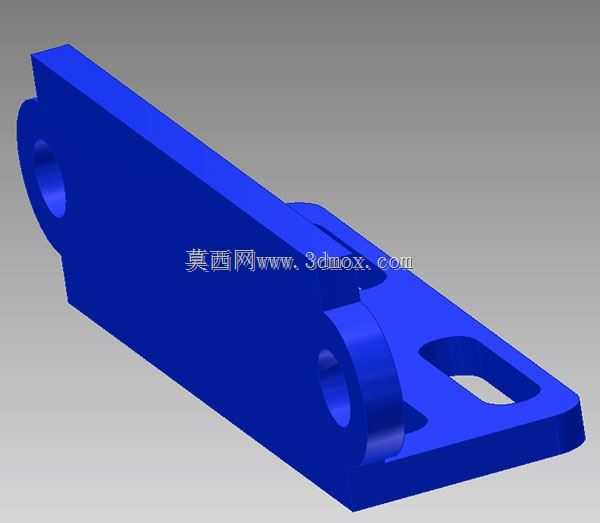

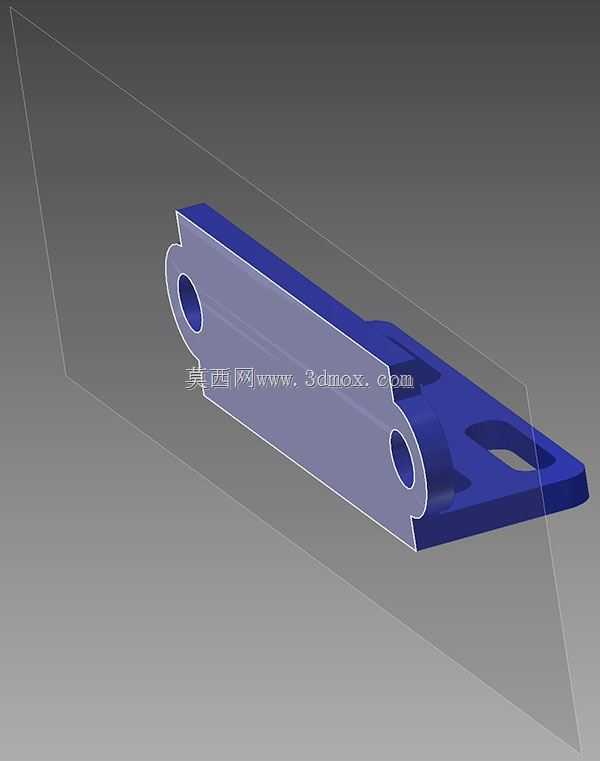

　　螺丝头部完全沉入安装耳的沉孔内，不会突出支架表面刮蹭传感器或者周边的线束。承载面和安装耳之间做了圆弧过渡，没有尖锐的直角棱边，既避免了加工时的应力集中问题，也能防止安装作业时划伤操作人员的手部。设计思路上，这款支架没有做多余的异形结构，全程采用等壁厚的板材加工思路，不管是采用钣金折弯、3D打印还是铝板铣削加工，都能快速完成制作，不需要复杂的工装夹具。在确定安装孔位的位置时，特意匹配了该型号传感器的两个侧边安装孔的中心距，同时预留了传感器底部引脚和线束的避让空间，支架安装完成后，传感器的发射和接收端面完全突出于支架前端，不会被支架结构遮挡红外发射和接收的光路，保证检测角度和检测距离符合传感器的标称参数。从安装边界尺寸来看，

　　支架整体长度控制在传感器本体长度的1.2倍以内，宽度和传感器本体宽度保持一致，不会额外占用过多的安装空间，对于安装空间局促的小型机器人底盘、紧凑的设备内部腔体来说，这种小尺寸的支架不会和周边的电路板、传动部件产生干涉。安装耳的孔位中心到支架主体侧边的距离预留了足够的扳手操作空间，使用小型十字螺丝刀或者内六角扳手拧螺丝的时候，不会被支架侧边挡住操作路径。支架的厚度根据加工材质的不同做了适配，如果采用3D打印PLA材质，壁厚设置为2mm就能满足日常使用的刚性要求，如果采用钣金钢板加工，1mm的壁厚就可以抵抗常规的设备振动，如果采用铝合金铣削加工，1.5mm的壁厚就能兼顾轻量化和刚性需求。在实际安装使用时，

　　只需要先把传感器用两颗小螺丝固定在支架的承载面上，调整好传感器的检测角度，再把支架整体通过两侧安装耳的孔位固定在设备的安装基准面上即可，不需要额外做角度调整的结构，因为支架的承载面和安装面是平行设计，只要安装基准面的角度符合检测要求，传感器安装完成后的角度就自然满足检测需求，省去了现场反复调整角度的调试时间。很多工程师在做这类小传感器的固定结构时，往往会设计过于复杂的可调角度支架，反而因为可调结构的间隙导致传感器在长期使用后出现角度偏移，这种一体式的固定支架虽然没有角度调节功能，但是结构刚性更好，长期使用的位置精度更稳定，对于检测角度固定的应用场景来说，可靠性远高于复杂的可调支架。另外，支架的表面没有做多余的凸起或者凹槽结构，不管是做阳极氧化、喷塑还是喷漆的表面处理，都能很方便地完成加工，不会出现积液或者涂层覆盖不均的问题。在布线方面，支架的侧边预留了足够的线束走线路径，传感器连接的杜邦线或者屏蔽线可以顺着支架侧边排布，用扎带直接固定在支架的安装耳上，不会出现线束遮挡传感器光路的问题。
