船用古野X波段雷达天线结构设计

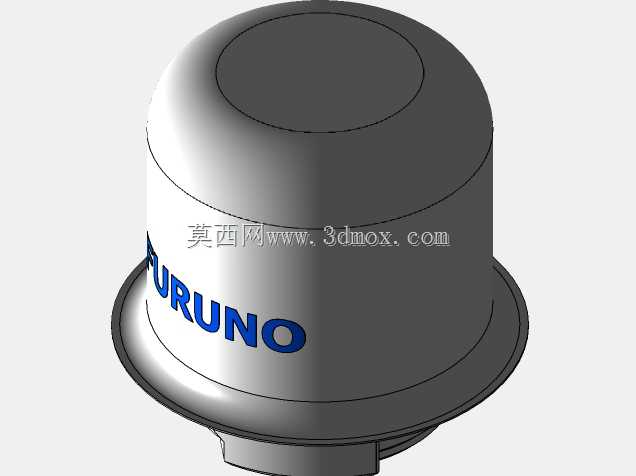

　　这款船用X波段雷达天线的结构设计，首先要适配海事航行的核心使用场景——各类民用船舶、作业渔船在近岸与远洋航行时的周边障碍物探测、船舶避碰、岸线定位需求，这类雷达是船舶导航系统里的核心感知部件，和S波段雷达形成探测距离与精度的互补，X波段凭借更高的频率，在近距离目标识别、小目标捕捉上有不可替代的优势，尤其在雨雾、夜间等视线不良的航行工况下，能为驾驶人员提供清晰的周边水域态势反馈。从结构设计思路来看，整体采用密封式圆柱加穹顶的外壳构型，首先要解决的是海上高盐雾、高湿度、强风浪冲击下的防护问题，外壳的曲面过渡没有尖锐棱角，一方面可以降低航行时的风阻，减少船舶高速行进时天线受到的风载荷冲击，避免安装基座长期受交变应力出现疲劳松动，

　　另一方面穹顶式的上盖可以避免雨水、海盐颗粒在表面积聚，减少日常维护时的清洁工作量，也能防止积水渗入壳体内部损坏射频组件。外壳下部的法兰安装边是整个结构的安装基准，设计时预留了均匀分布的安装孔位，适配船舶桅杆顶部的标准安装基座，安装边界需要保证天线旋转扫描时周边无金属遮挡物，360度方向上的净空范围要满足波束无遮挡的要求，避免金属构件反射雷达波形成虚假回波，干扰探测精度。天线整体的外形尺寸控制兼顾了射频性能与安装适配性，外壳直径刚好容纳内部的波导缝隙天线阵、旋转驱动机构与射频收发组件，下部的出线接口采用防水航插结构，和船舶内部的雷达主机、显示终端通过屏蔽电缆连接，传输信号的同时避免海水从线缆间隙渗入壳体。从功能特性的结构匹配来看，

　　密封外壳的壁厚经过优化，既保证足够的结构强度抵御12级以上强风的冲击，又不会因为壁厚过大造成射频信号的过度衰减，外壳上的品牌标识区域做了凹陷处理，避免标识凸起在长期海风侵蚀下脱落，也不会额外增加风阻。在实际选型适配时，这类雷达天线的安装基座需要做减震处理，因为船舶航行时主机的振动、海浪拍击带来的船体振动会传递到桅杆位置，减震结构可以避免内部精密的射频组件、旋转轴承受振动影响出现精度下降或者寿命缩短的问题，同时安装位置要远离船舶上的其他通讯天线，避免同频段或者相近频段的信号互相干扰，影响雷达的探测效果。设计过程中还考虑了维护便利性，穹顶上盖和下部筒体采用快拆式的密封连接结构，检修时不需要将整个天线从桅杆上拆下，

　　只需要打开上盖就可以对内部的驱动电机、波导组件进行检查维护，密封连接处采用耐盐雾的橡胶密封圈，长期使用不会出现老化失效的问题。下部的筒体和安装法兰之间做了圆弧过渡，减少应力集中，避免船舶长期颠簸摇摆时法兰和筒体的连接位置出现开裂，整个外壳的材质选用耐候性工程塑料，重量控制在合理范围，不会给桅杆带来过大的顶部载荷，同时材质本身的介电常数稳定，不会对雷达波束的传播造成畸变，保证探测方位的精度。这类雷达在实际使用中，需要持续360度旋转扫描周边水域，内部的旋转机构采用密封式轴承，润滑脂选用耐低温、耐盐雾的型号，在高纬度低温海域或者赤道附近高温高湿海域都能稳定工作，不会因为环境温度变化出现旋转卡滞的问题。天线的供电与信号传输采用滑环结构，保证连续旋转时不会出现线缆缠绕的问题，滑环的防护等级和整个外壳一致，避免潮气进入造成接触不良。从结构建模的角度来看，整个模型的曲面构建要保证旋转对称性，因为天线的旋转中心和外壳的中心必须完全重合，否则旋转时会出现动不平衡，长期运行会造成轴承磨损加快，产生额外的振动噪音，建模时安装法兰的孔位位置度、法兰端面的平面度都要严格控制，保证安装时天线的旋转平面处于水平状态，避免探测时出现方位误差。
