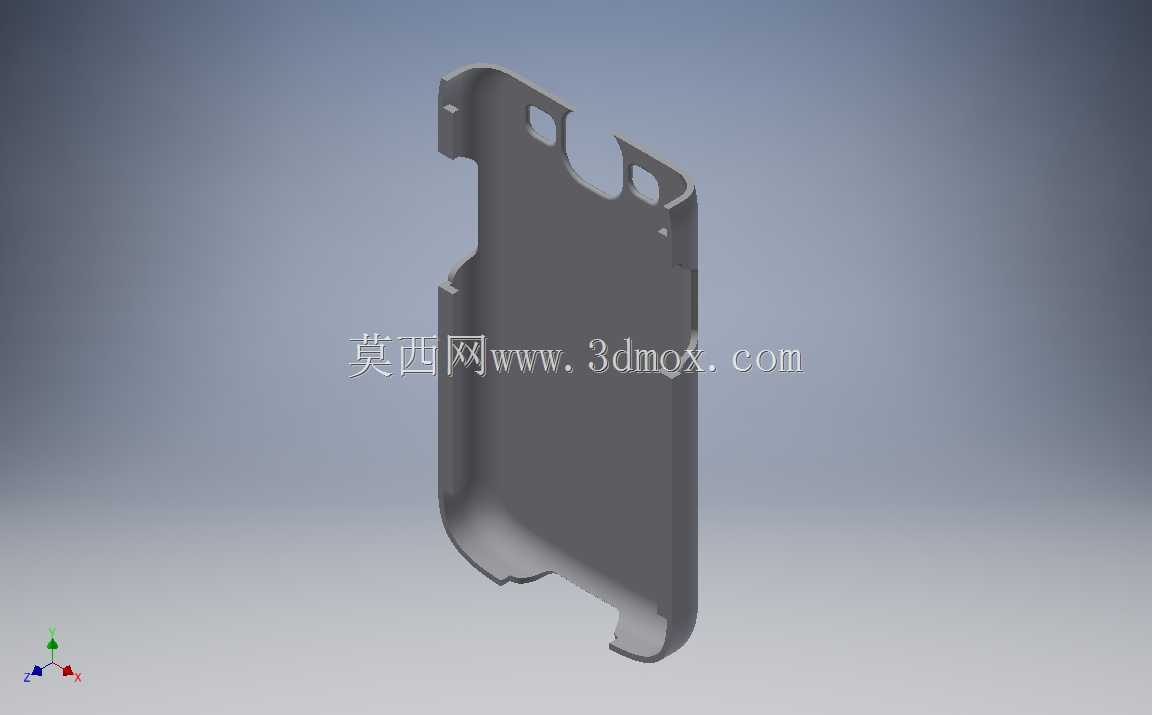

适配三星Galaxy S3的手机支撑保护壳结构

　　日常使用智能手机的场景中，横屏观看影音内容、桌面放置导航时，用户往往需要额外搭配独立支架，零散配件容易遗失，且额外支架与手机贴合度不足，容易出现滑动倾倒的问题，这款整合支撑功能的手机保护壳，正是针对这类实际使用痛点做的结构优化。从实际使用场景来看，该结构直接集成在手机保护壳本体上，不需要额外加装配件，日常携带时支撑结构完全收纳贴合壳身，不会额外增加过多厚度，放置在口袋、包内时不会出现凸起勾挂织物的问题。设计过程中首先要匹配三星Galaxy S3的机身外形边界，这款手机背部摄像头为横向排布的模组设计，中间为主摄像头，两侧分别为闪光灯与传感器开孔，壳身对应位置必须做精准的避让沉台，避免安装后刮花镜头镜片，同时沉台高度要略高于镜头表面0.

　　3mm左右，当手机背部朝下放置在桌面时，镜头表面不会直接接触桌面产生摩擦划痕。支撑结构的设计采用了一体铰接的思路，不需要额外加装金属转轴零件，依靠壳体材料本身的韧性实现铰接部位的反复弯折，铰接位置选在壳身背部中下区域，当支撑结构翻开时，手机与桌面形成的倾斜角度刚好适配人眼坐姿观看的视角，大概在60度左右，既不会因为角度过陡导致手机容易向后倾倒，也不会因为角度过平让观看时需要低头迁就屏幕。壳身边缘做了微弧全包设计，包裹住手机侧边的弧度，安装时依靠材料的弹性形变卡入手机侧边，四个边角位置做了加厚的缓冲结构，当手机意外从桌面高度跌落时，边角位置的加厚结构可以先接触地面，吸收冲击能量，减少机身受到的冲击力。支撑结构收纳时，

　　与壳身背部完全齐平，表面没有突出的卡扣结构，不会影响日常手持握持的手感，翻开时只需要用指甲轻扣支撑结构边缘的预留凹槽就可以轻松翻开，不需要过大的按压力度，避免用力不当导致手机滑落。从安装边界来看，整个壳身的内轮廓尺寸完全匹配三星Galaxy S3的实际机身尺寸，侧边预留了按键、充电接口、耳机孔的对应开孔，开孔位置的边缘做了倒角处理，不会割手，也不会影响按键的按压手感与线材的插拔。实际使用中，当需要横屏放置时，翻开支撑结构就可以直接将手机斜放在平整桌面表面，支撑脚的接触位置做了细微的防滑纹理处理，接触桌面时可以增加摩擦力，即使桌面有轻微的倾斜或者收到轻微的触碰，手机也不会轻易滑动移位。相比普通的纯保护壳，这款结构整合了支撑功能，

　　省去了用户额外携带手机支架的麻烦，相比单独的粘贴式支架，一体结构的耐用性更好，不会因为粘胶老化出现支架脱落的问题，铰接部位的材料选用耐弯折的材质，经过上千次的翻折测试也不会出现断裂或者松动的问题。壳身整体的壁厚控制在1.2mm左右，在保证结构强度的前提下尽可能控制整体重量，不会给手机增加过多的负重，长时间握持也不会产生明显的坠手感。背部支撑结构的外形做了贴合手掌弧度的处理，日常握持时手指刚好可以搭在支撑结构收纳后的位置，提升握持的稳定性，减少长时间持握手机产生的疲劳感。设计过程中也考虑到了散热的需求，壳身背部并没有做完全封闭的整面结构，在对应手机处理器发热的区域做了细微的散热格栅预留，日常使用时空气可以通过格栅缝隙流动，带走手机背部产生的热量，避免因为保护壳包裹导致热量堆积，影响手机的运行性能。
