计算机散热用同心环结构防护格栅设计

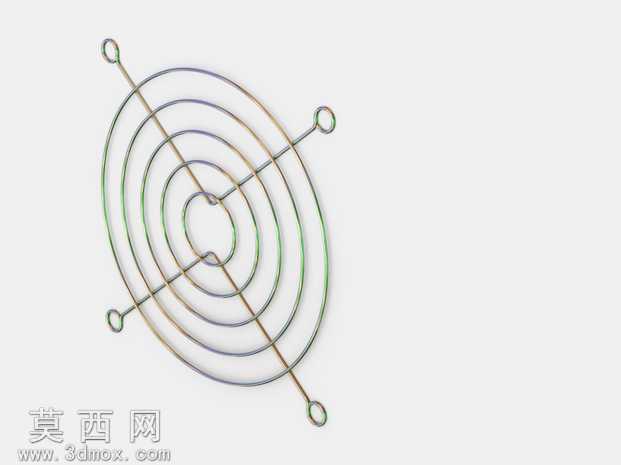

本作品为计算机散热场景配套的风扇防护格栅三维模型，整体采用对称式同心环栅格搭配十字交叉支撑筋的经典结构设计，建模过程中以中心安装基准为原点，先绘制中心定位环的基准草图，通过等距偏移命令依次生成多层同心环形栅条，每一层环的间距经过反复校核，既保证足够的通风间隙满足散热气流的通过需求，又能将栅条间隙控制在安全范围内，避免使用者手指误触高速运转的风扇扇叶造成伤害。在支撑结构设计上，采用四根呈十字交叉分布的径向支撑筋，将所有同心环栅条串联为整体结构，支撑筋从中心环向外延伸至最外层环的边缘，每根支撑筋的末端都设计了带通孔的安装吊耳，吊耳的通孔尺寸与标准风扇安装孔位完全匹配，可直接通过螺丝将格栅固定在对应规格的散热风扇外侧，安装对位便捷，固定后结构稳定性强，不会因风扇运转产生的震动出现松脱或异响。材质渲染阶段，针对格栅常用的金属材质特性，为环形栅条与支撑筋赋予了带细微金属拉丝质感的合金材质，调整了材质的反光度与粗糙度参数，还原出轻薄金属构件的真实质感，吊耳部分做了轻微的圆角过渡处理，避免安装时尖锐边角划伤操作人员。设计过程中充分考量了结构的力学性能，通过有限元思路对栅条与支撑筋的受力情况进行模拟，在保证整体结构强度的前提下尽可能缩减栅条与筋条的截面厚度，减少格栅自身对散热气流的阻挡，最大化提升通风效率；同时对所有棱边都做了微小的圆角处理，去除加工过程中可能产生的锐边，提升使用安全性。整体结构简洁规整，没有冗余的设计元素，在满足防护功能的基础上兼顾了散热性能与安装便利性，可适配标准尺寸的计算机机箱散热风扇，也可根据需求调整尺寸参数适配其他小型通风散热场景的防护需求。
