绳索搭载式摄影设备移动控制凸轮机构

　　该机构核心功能是依托张紧架设的绳索作为运行轨道，实现搭载的摄影设备沿绳索方向的单自由度可控移动，解决了户外复杂场景、大跨度空间内摄影设备平稳移动拍摄的需求，常见于高空索道拍摄、大型场馆全景记录、户外地形勘测影像采集等场景，相比轨道式拍摄设备，无需铺设长距离刚性导轨，架设效率更高，适配复杂地形的能力更强，可在树木、建筑支架等现有结构间快速搭建绳索轨道完成部署。

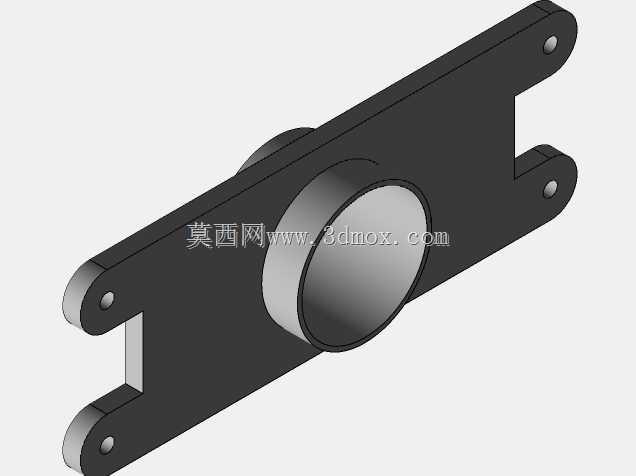

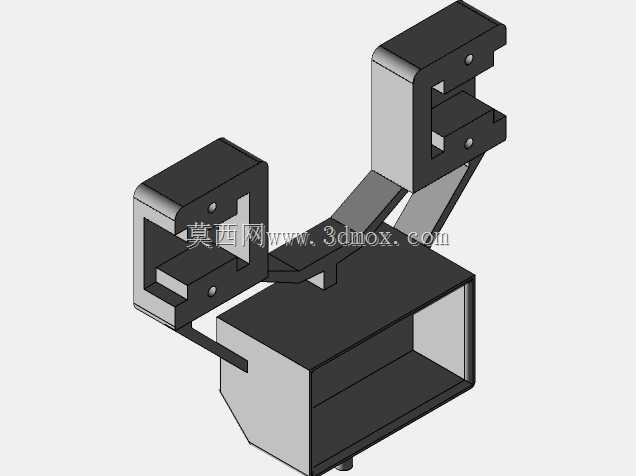

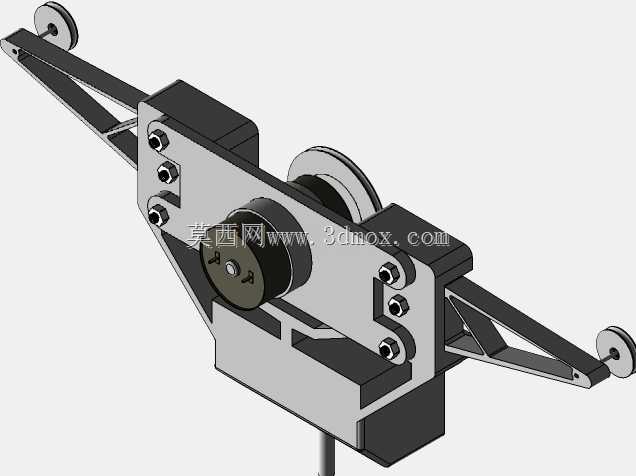

　　从结构设计逻辑来看，整体采用对称式悬臂布局，中部为核心安装基座，基座上集成了驱动轮组、凸轮锁止结构与设备安装位，两侧延伸出对称的支撑臂，臂端设置导向滑轮，绳索依次穿过两侧导向滑轮与中部驱动轮，形成三点支撑的稳定接触结构，避免运行过程中绳索脱槽。中部的凸轮组件是核心功能部件，通过凸轮轮廓的曲面变化，可实现驱动轮与绳索之间的正压力调节，当凸轮转动至锁止工位时，驱动轮将绳索压紧在基座的摩擦衬垫上，依靠摩擦力传递驱动力，同时可实现任意位置的即时锁止，防止搭载的摄影设备沿绳索滑移；当凸轮转动至释放工位时，驱动轮与绳索之间保留合适的预紧间隙，可手动沿绳索快速调整机构的初始位置，适配不同的拍摄起点需求。

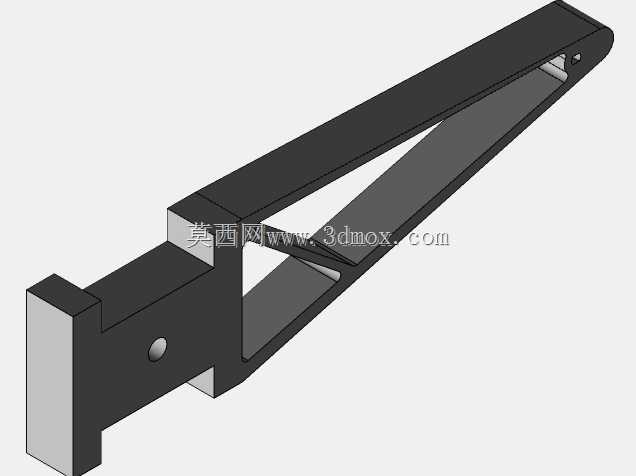

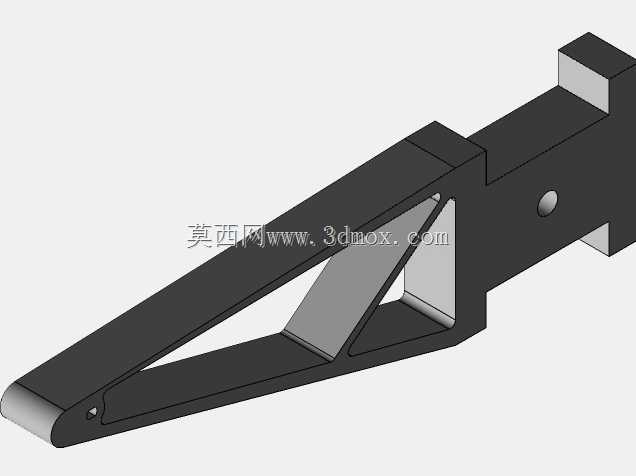

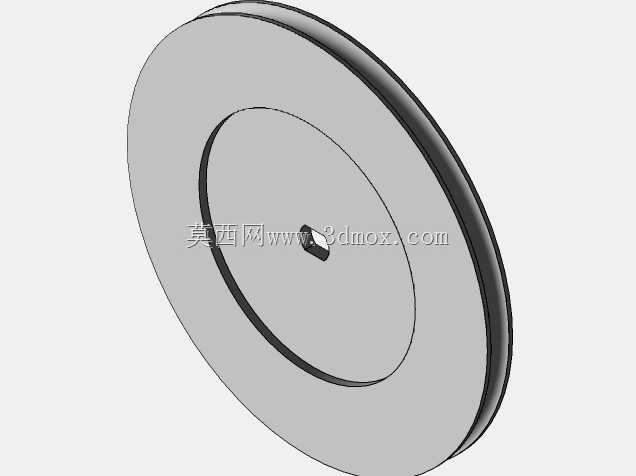

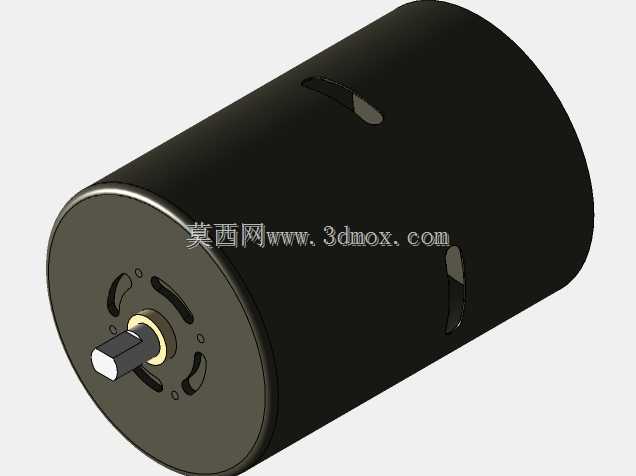

　　驱动单元采用同轴布置的低速大扭矩动力元件，动力输出轴直接与驱动轮连接，省去了额外的传动减速环节，减少了传动间隙带来的运行抖动，保证摄影设备移动过程中的画面稳定性。基座侧面设置了多组螺纹安装孔位，可适配不同规格的摄影快装板，支持搭载不同重量的摄影设备，安装孔位采用标准M4螺纹规格，与市面上主流的摄影器材配件通用，无需额外加工转接件即可完成设备固定。两侧支撑臂采用镂空式桁架结构，在保证结构刚度的前提下尽可能降低自身重量，减少绳索承受的负载，同时降低机构自身的转动惯量，让启停过程更加平稳，避免启停瞬间的冲击导致摄影画面出现抖动。

　　从安装边界尺寸来看，机构整体横向跨度适配直径3mm至8mm的编织绳索，两侧导向滑轮的轮槽深度可覆盖该直径范围内的绳索，无需更换滑轮即可适配不同承载等级的绳索；中部基座的设备安装面距离绳索中心的高度为42mm，保证搭载的摄影设备镜头不会与绳索、支撑臂产生干涉，可实现沿绳索方向无遮挡的拍摄视野。机构整体的重量控制在1.2kg以内，单人即可完成携带与架设，架设时仅需将绳索卡入两侧导向滑轮与中部驱动轮槽内，调整凸轮至预紧工位即可完成安装，无需额外的工具辅助。

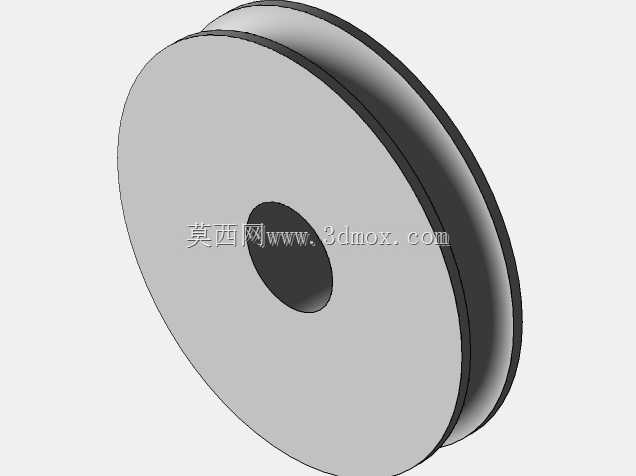

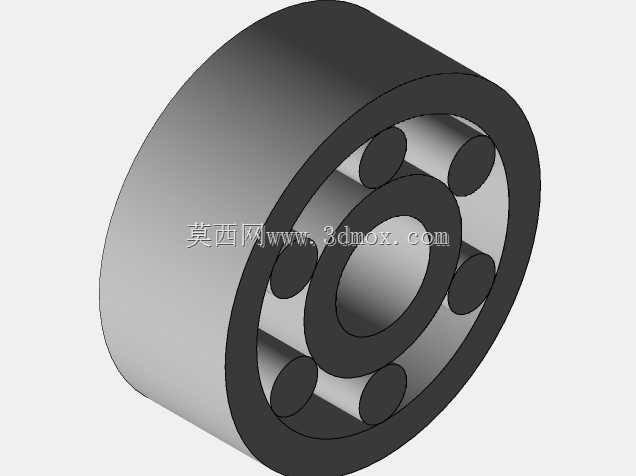

　　在功能特性上，该机构除了基础的沿绳索移动功能外，还集成了位置保持功能，凸轮锁止结构具备自锁特性，即使动力中断，凸轮也会在绳索的摩擦力作用下保持锁止状态，不会出现设备沿绳索滑落的风险，提升了高空作业场景下的使用安全性。导向滑轮内部采用深沟球轴承作为转动支撑，转动阻力小，运行过程中无卡顿，可实现最低0.01m/s的低速平稳移动，满足延时摄影、慢镜头拍摄等场景对移动速度的精准要求，最高移动速度可达0.7m/s，可满足快速追拍的使用需求。机构的所有外露部件均做了圆角处理，没有尖锐棱角，避免架设过程中划伤绳索或操作人员，基座表面采用阳极氧化处理，具备一定的防腐蚀能力，可在小雨、高湿度的户外环境下正常使用。

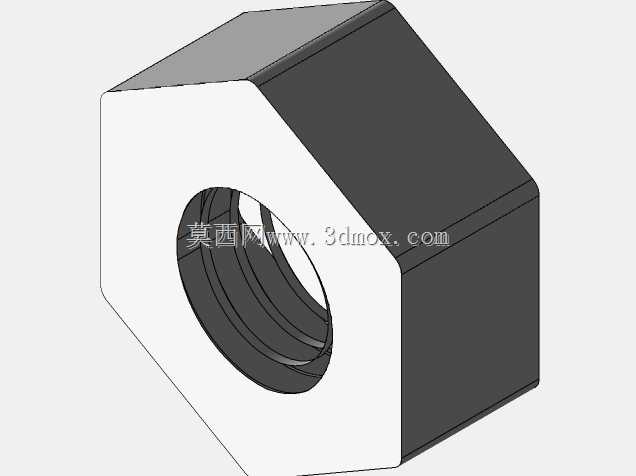

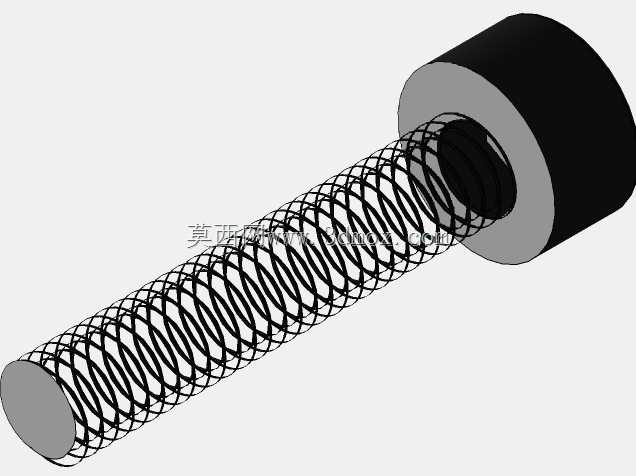

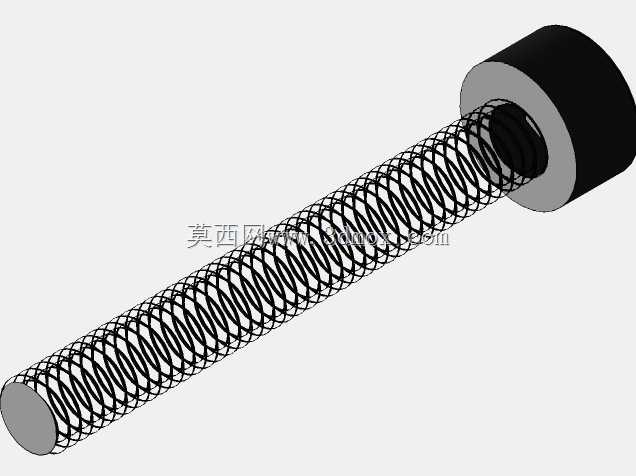

　　设计过程中针对绳索的张紧度适配做了专门优化，中部驱动轮的安装座设置了5mm的调节行程，可通过侧面的调节螺钉调整驱动轮与绳索之间的初始预紧力，适配不同张紧度的绳索，当绳索张紧度较低时，可适当调大预紧力保证足够的摩擦驱动力，当绳索张紧度较高时，可适当减小预紧力降低运行阻力。两侧支撑臂与中部基座采用螺栓连接的装配式结构，非焊接一体式结构，当某一部件出现损坏时可单独更换，降低维护成本，同时支撑臂可根据使用需求更换不同长度的规格，适配不同的拍摄视角需求，更换过程仅需拆装4颗固定螺栓即可完成，操作简便。
