FDM3D打印校准测试基准块

　　在桌面级FDM熔融沉积成型设备的日常调试与精度校验场景中，这类集成多维度测试特征的基准件是结构工程师、设备运维人员手边常备的校验工具，不需要复杂的配套工装，直接通过设备常规打印流程输出实体件，就能快速获取设备当前的成型精度偏差数据，为后续参数调整提供可量化的实物依据。

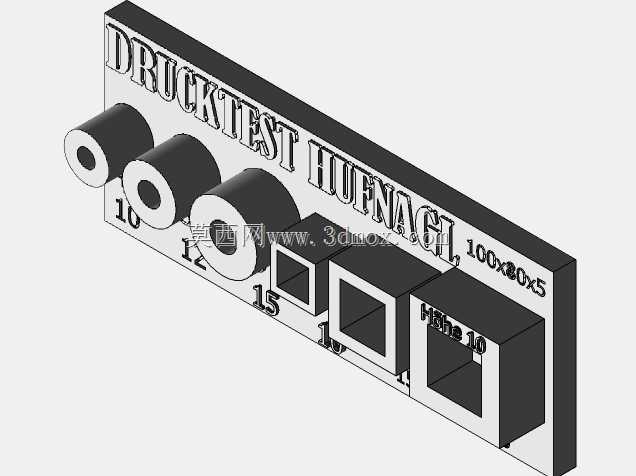

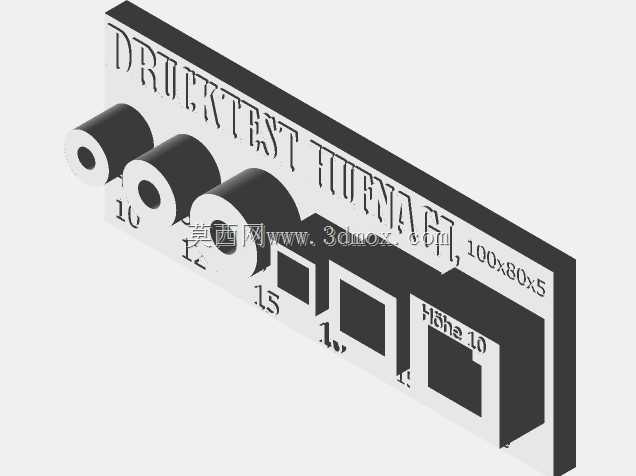

　　从结构设计逻辑来看，整个测试件采用一体化平板式基座布局，整体外轮廓尺寸控制在100mm×80mm×5mm的扁平范围内，打印时不需要额外添加支撑结构，平放在设备成型平台上即可完成成型，单次打印耗材消耗量极低，不会造成过多的材料浪费，非常适合频繁调试时反复打印验证。基座表面直接蚀刻凸起的标识字符，既可以标注测试件的用途信息，也能同步验证设备小尺寸凸起特征的成型能力，观察字符边缘是否存在溢料、缺料、层纹错位的问题，快速判断Z轴层厚设置与挤出量匹配度。

　　基座一侧依次排布三个不同标称直径的空心圆柱测试特征，分别对应10mm、12mm、15mm三个常用校验尺寸，圆柱采用通孔设计，打印完成后可以直接用对应规格的标准量棒、游标卡尺进行测量，获取孔径实际成型尺寸与设计值的偏差，同时观察圆柱外圆的圆度、层间结合强度，以及水平方向X/Y轴的运动精度偏差——如果两个轴向的步进电机参数不匹配，打印出的圆柱会出现椭圆变形，通过测量长短轴差值就能直接计算出步进脉冲的补偿参数。

　　与圆柱测试区相邻的位置，设置了三个对应尺寸的方形通孔特征，同样匹配10mm、12mm、15mm的边长规格，方孔特征主要用来验证设备直角成型能力、拐角处的加速度参数匹配度，如果打印时拐角加速度设置过高，方孔的边角位置会出现明显的振纹、圆角失真，甚至因为喷头惯性过冲导致边角缺料；如果加速度设置过低，则会出现拐角处堆料、尺寸超差的问题，通过观察方孔的成型状态，就能快速调整运动控制参数，找到兼顾打印效率与成型精度的加速度阈值。

　　在测试件的末端还设置了小尺寸的方形凸台特征，表面蚀刻对应尺寸标识，这个特征主要用来验证设备小尺寸凸起特征的成型能力，以及首层打印的附着力——如果首层平台调平不到位、喷嘴高度不合适，小尺寸凸台很容易出现翘边、脱落的问题，同时凸台的侧壁表面质量也能直接反映侧壁打印速度、冷却风扇转速的匹配效果，要是冷却不足，侧壁会出现明显的拉丝、层间错位，冷却过度则会出现层间结合力不足、特征易断裂的问题。

　　实际使用过程中，每次更换不同材质的打印耗材、调整喷嘴温度、热床温度，或者设备长时间停用后重启、更换传动皮带、调整导轨预紧力之后，都可以先打印这个测试件，不需要打印完整的功能件就能提前排查参数问题，避免后续打印大尺寸工件时出现批量报废的情况。测量时不需要复杂的检测设备，只用常规的游标卡尺、标准量针就能完成所有维度的精度校验，测量得到的尺寸偏差可以直接对应到设备的具体参数项：比如孔径整体偏小说明挤出量设置过高，需要适当降低挤出倍率；方孔对角尺寸偏差大说明X/Y轴垂直度存在偏差，需要调整传动皮带张紧度或者导轨平行度；表面层纹不均匀说明Z轴丝杆存在间隙或者进给速度不稳，可以针对性检查Z轴传动组件的装配状态。

　　这种集成式测试件的设计思路，本质是把分散的多个单项测试特征整合到同一个小型基准件上，减少单次测试的打印时间与耗材消耗，同时覆盖FDM打印过程中最容易出现问题的几个核心维度：尺寸精度、几何公差、表面质量、特征成型能力，让设备调试的过程更加高效直观，不需要依赖复杂的软件模拟，通过实物测量就能快速完成参数校准，不管是刚完成组装的DIY3D打印机，还是日常量产使用的工业级FDM设备，都可以用这类基准件完成日常精度校验，确保设备输出的工件尺寸符合设计要求。
