CR6全金属3D打印机热端挤出喷头结构

　　这套结构围绕FDM熔融沉积成型设备的挤出热端展开，对应Creality CR6及CR5 pro机型的喷头总成，建模还原度约九成，缺失部分细节需在实际套用前结合实物补全。热端是整台打印机中将固态丝材加热熔融为可控熔体、再经喷嘴精准挤出的核心功能部件，其结构合理性直接决定出丝稳定性、温控精度与长时间连续打印的可靠性。

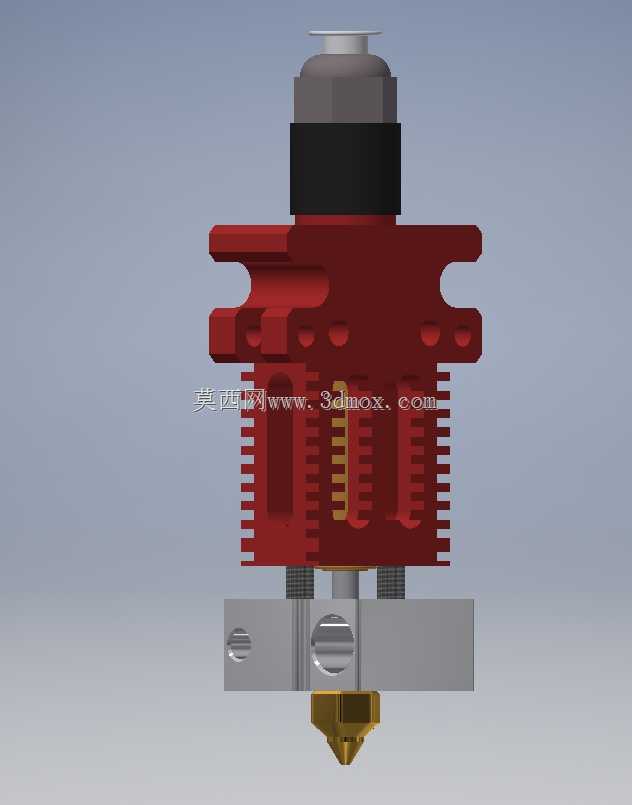

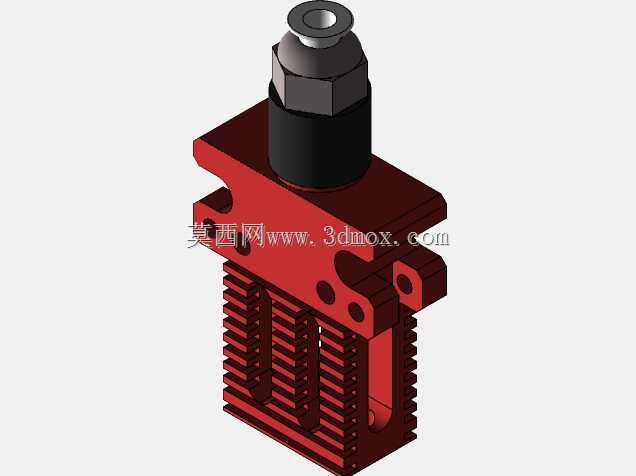

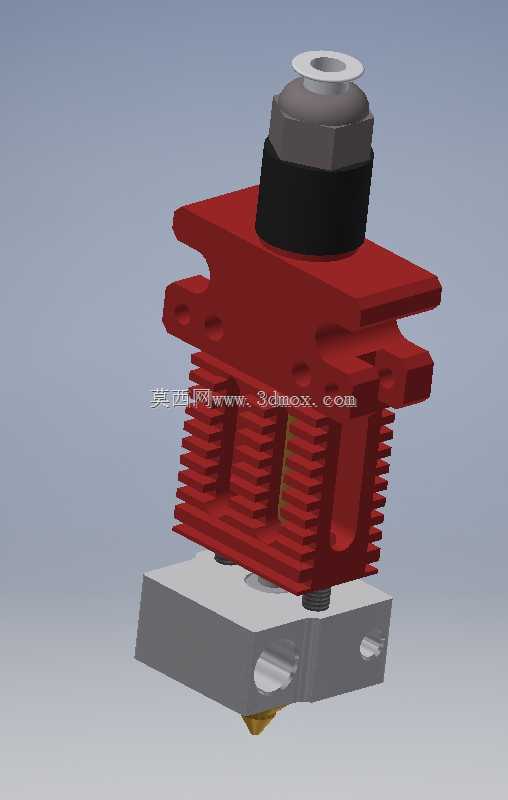

　　从装配关系看，总成自上而下可分为进料衔接段、散热段、加热熔融段与喷嘴段。顶部为快接式进料接头，用于对接PTFE送料管或直接引导丝材进入喉管，接头下方设六角锁紧结构，方便拆装维护。中部红色主体为一体化散热鳍片块，鳍片沿周向与轴向密集排布，目的是增大与空气的接触面积，把喉管上部热量迅速带走，避免丝材在到达加热区之前过早软化，造成堵料或碳化。散热块两侧带有带孔凸耳与开槽结构，这些特征既是减重设计，也为风扇风道安装、传感器走线及整机喷头支架固定提供连接界面。

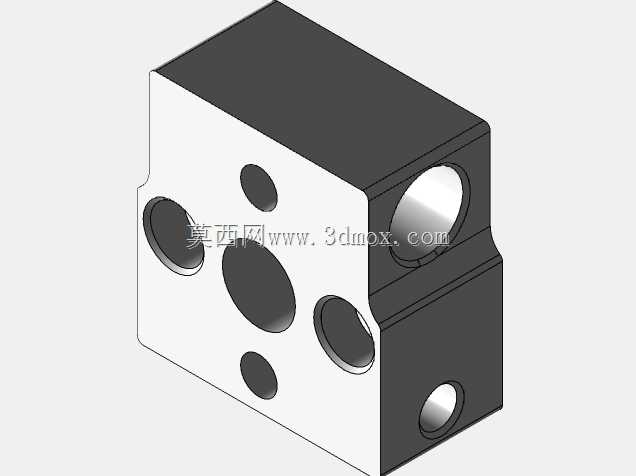

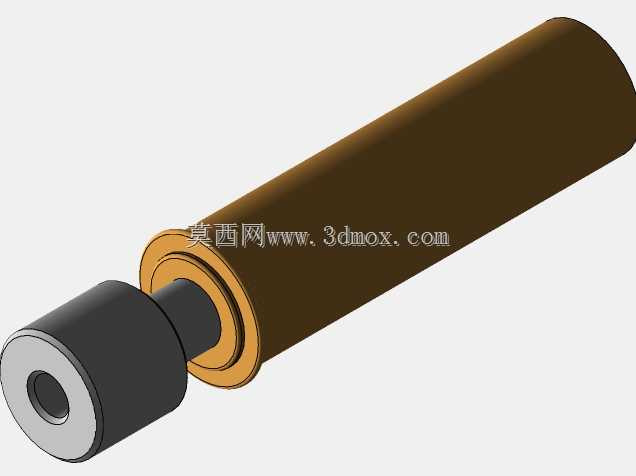

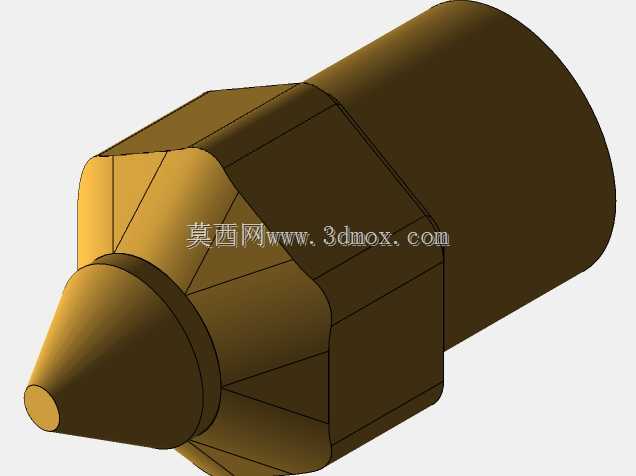

　　散热块下方通过喉管衔接加热块区域。喉管是冷热分界的关键薄壁零件，内壁形成丝材下行通道，外壁承担隔热与定位作用；其上端必须维持在丝材玻璃化转变温度以下，下端则伸入高温区，因此喉管与散热块的同轴度、配合面贴合度在装配中需重点控制。加热块采用金属方块构型，侧面预留加热棒孔与热敏电阻孔，分别插入圆柱加热元件和温度传感器，靠顶丝锁紧；加热块正面可见紧固螺钉，用于固定喉管与喷嘴，保证三者轴线重合。底部为黄铜锥形喷嘴，外螺纹拧入加热块，锥尖处设精密出料孔，熔体在此处受挤出轮推力形成连续丝道。黄铜导热快、易加工，喷嘴与加热块之间需拧紧密封，防止熔料从螺纹间隙渗漏。

　　设计思路上，全金属热端区别于带PTFE内衬的低温方案，喉管全程采用金属材质，可承受更高腔体温度，适合打印ABS、PETG、PC等需要较高熔融温度的材料，但对散热能力提出更苛刻要求——一旦热 creep（热爬升）失控，热量沿喉管上窜，丝材会在散热段膨胀卡死。因此鳍片体积、风道风向与风扇风量需匹配：冷却风应横向扫过鳍片，在喉管上部形成明显温度梯度。建模时需注意加热棒与孔的间隙配合、热敏电阻涂覆导热硅脂后的装配公差，以及喷嘴端面与加热块底面的贴合密封。

　　安装边界方面，该热端通过散热块两侧安装孔固定在X轴滑块或喷头 carriage 上，装配后要保证喷嘴轴线与打印平台垂直，喷嘴尖到平台的初始间隙由调平机构决定。外围需布置散热风扇与风道，风扇供电及热敏、加热线沿支架走线并留足运动余量，避免往复运动中拉扯。进料接头中心距、安装孔位间距、加热块外形及喷嘴突出高度都属于更换或改装时必须核对的接口尺寸；若用于不同机型，需重新确认喉管长度、散热块固定孔距与风扇罩干涉情况。

　　实际应用中，这类热端广泛用于桌面级FDM打印机的备件替换、耐高温材料升级以及整机自研喷头模块集成。工程师在选型与建模时，应重点校核冷热区温度分布、喉管壁厚与内径匹配、喷嘴孔径与层高及线宽的对应关系，还要考虑加热块热容量对升温速度和温控波动的影响。日常维护中，喷嘴与喉管属于易损易耗件，需保证拆装路径上工具可达，六角结构与外露螺纹正是为此预留。整体结构紧凑、功能分区清晰，既体现了热端“上部强冷、下部集中加热”的设计原则，也为结构设计者理解FDM喷头的热管理与装配逻辑提供了完整参考。
