防针刺安全注射器结构设计方案

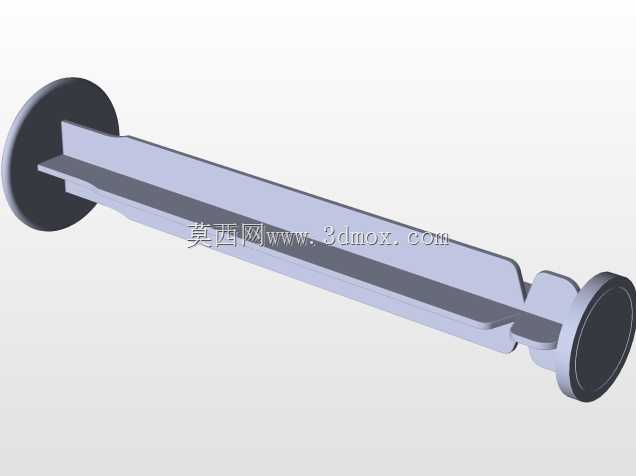

　　在临床注射操作场景中，传统注射器使用后针头外露的问题，一直是造成医护人员职业暴露、针刺伤的核心诱因，据临床操作统计，注射后处置环节的针刺伤占医护职业锐器伤的六成以上，不仅增加血源性疾病传播风险，也提升了医疗废物处置环节的安全隐患。这款安全注射器的结构设计，核心围绕注射完成后的针头防护逻辑展开，没有采用额外增加活动护套的复杂方案，而是依托注射器本身的推杆、针筒结构做集成化防护设计，避免额外配件带来的装配复杂度提升与成本上涨。从结构逻辑来看，设计时在针头根部设置了可与推杆前端卡合的限位支架结构，当注射操作完成、推杆推至针筒最底端时，推杆前端的卡扣结构会与针头基座的支架完成锁合，此时回拉推杆即可将针头整体带入针筒内腔，

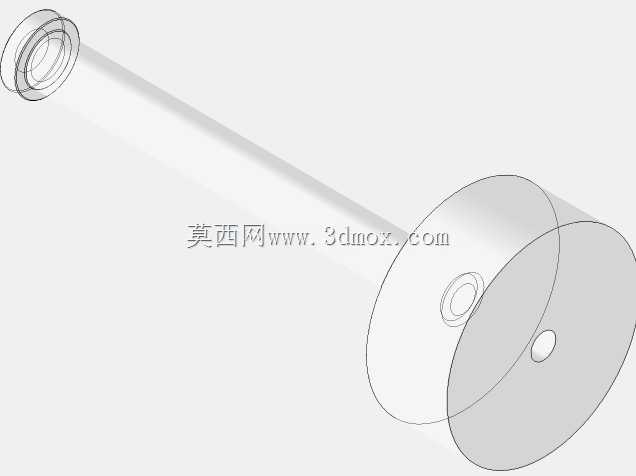

　　依靠针筒的硬质管壁形成对针头的完全包裹，不需要额外的单手操作护套，也不需要在使用后单独做针头分离处置，整个防护动作可以依托常规注射的推药、回拉动作连贯完成，不会额外增加医护人员的操作步骤，适配临床快节奏的注射操作流程。在外形尺寸与安装边界上，这款注射器的整体外径与常规同容量注射器保持一致，针筒外径控制在常规临床使用的适配范围内，可以匹配现有临床通用的注射器固定架、针头规格，不需要对现有配套的注射辅助器具做调整；推杆的行程长度在常规注射器基础上仅做了极小幅度的调整，预留出针头回缩后占用的针筒内部空间，整体握持长度与常规产品无明显差异，医护人员不需要改变握持习惯即可完成操作。针头处的防护支架采用薄壁悬臂结构，

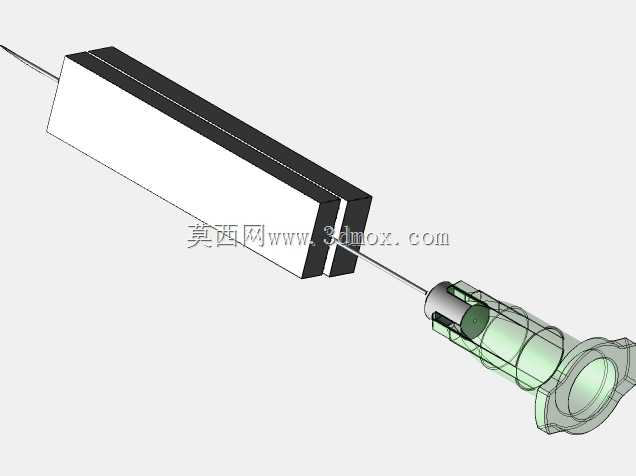

　　注射过程中支架处于收拢贴合针头基座的状态，不会干扰针头的穿刺角度与进针深度，只有当推杆推至行程终点时，推杆端面的凸起才会触发支架的卡合结构，避免注射过程中出现提前锁合、影响注射操作的问题。针筒端部的限位结构做了圆角过渡处理，针头回缩进入针筒后，针筒端部的内圈凸台会卡住针头基座，防止回拉过度导致针头从针筒尾部脱出，同时也避免处置过程中针头从针筒前端滑出造成二次暴露。在材料适配性上，整个结构的壁厚设计适配常规医用聚丙烯材料的注塑成型工艺，所有卡扣、支架结构的拔模角度控制在1.5度到2度之间，没有倒扣、薄壁死角等不利于注塑成型的结构，不需要采用复杂的抽芯模具结构，可以在现有注射器生产模具基础上做小幅改模即可实现量产，

　　不会大幅提升单支产品的生产成本。从实际使用场景覆盖来看，这款结构不仅适配常规的肌肉注射、静脉注射场景，也可以适配疫苗注射、采血等需要使用注射器的医疗场景，回缩后的针头完全处于针筒内部，即使医疗废物收集过程中出现挤压、碰撞，针头也不会刺穿针筒壁外露，大幅降低医疗废物收集、转运、处置全流程的锐器伤风险。设计过程中也充分考虑了不同容量规格的适配性，1ml、5ml、10ml等不同容量的注射器，仅需要调整推杆长度、针筒直径的对应参数，核心的卡合锁止、针头回缩结构可以通用，减少系列化设计的重复工作量。推杆端部的密封胶圈位置做了结构避让，不会因为增加卡合结构影响注射器的密封性能，保证推药过程中的药液无渗漏，注射剂量的精度控制与常规注射器保持一致，不会因为结构改动影响临床给药的准确性。
