鹞式垂直起降战机简化结构三维数模

　　本次呈现的垂直起降喷气战机简化数模，核心面向航空科普教具开发、初级航模改装设计、影视道具快速建模三类场景使用，区别于高精度战备级战机模型，该数模刻意弱化了机载设备、蒙皮接缝、武器挂架等非核心细节，把建模重心放在整机气动外形轮廓、起落架收放逻辑、翼面相对位置这些核心结构特征上，能让使用者快速抓取鹞式战机的核心识别点，不需要花费大量时间处理冗余的细碎结构。从实际用途来看，这类简化数模在中小学航空航天科普展陈场景中适配性极强，不需要过高的渲染算力就能流畅运行在普通触控展示设备上，观众可以通过旋转缩放操作直观理解垂直起降战机和常规固定翼战机的外形差异；在初级航模设计阶段，结构工程师可以直接以该数模为基准，调整翼展、机身长度比例，

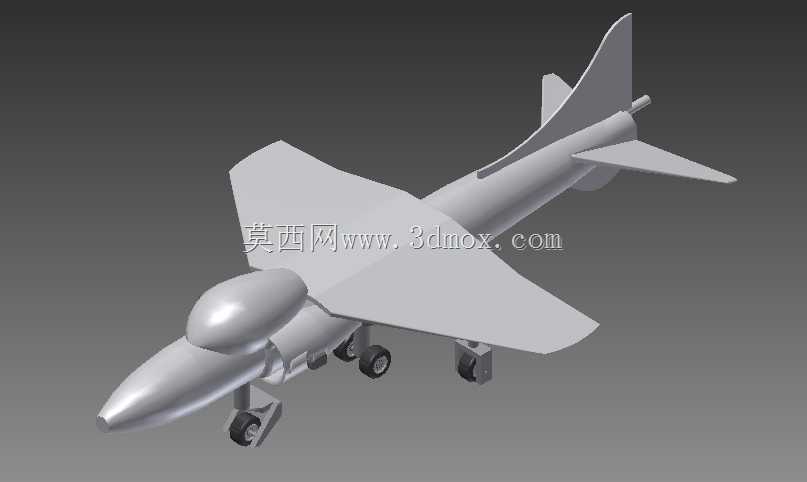

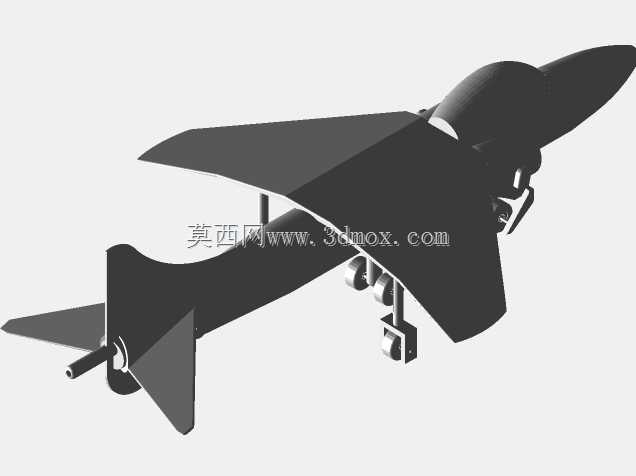

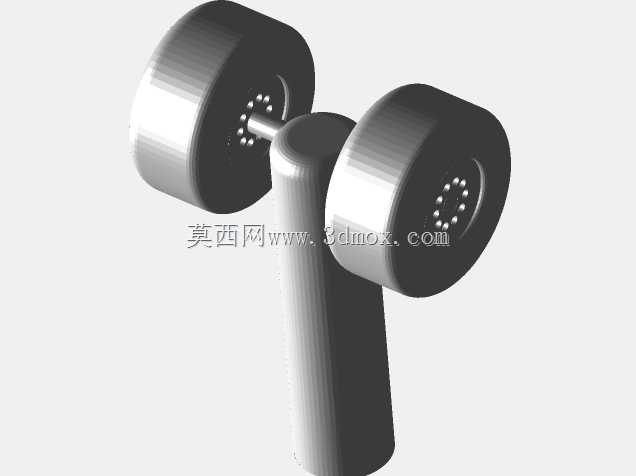

　　快速验证气动布局的重心匹配关系，省去从零开始绘制机身曲面的重复劳动；在低成本影视动画制作中，该数模可以作为背景空域元素直接调用，不需要额外做拓扑减面处理就能适配实时渲染引擎的面数要求。从功能特性上看，数模完整还原了鹞式战机上单翼、单垂尾、翼下支撑式起落架、机头隆起进气道的核心特征，起落架部分保留了机轮、减震支柱的基本结构，没有做过度简化导致结构失真，尾喷口位置预留了矢量推力结构的安装接口，使用者如果需要做推力矢量演示动画，可以直接在对应位置追加喷口偏转的运动副，不需要重新切割机身尾部曲面。设计思路上，建模全程遵循“核心特征优先、非必要结构删减”的原则，机身曲面采用三阶连续的NURBS面片拼接，没有出现碎面、

　　收敛褶皱等会影响后续二次修改的拓扑问题，机翼和机身的融合位置做了平滑过渡处理，没有生硬的拼接棱角，既保证了外形辨识度，也控制了整体面数在普通消费级显卡可以流畅加载的区间。外形尺寸方面，数模按照真实AV-8B战机1:20的缩放比例设置基准尺寸，机身总长度控制在720mm左右，翼展约460mm，整机高度（含起落架）约200mm，所有突出结构都没有超出机身最大截面的外包络边界，不管是做3D打印实体航模，还是做虚拟场景装配，都不需要额外调整结构干涉问题；起落架的安装位置严格匹配真实战机的重心投影点，主起落架位于机身重心后缘12mm位置，前起落架位于机头进气道下方，三个机轮的接地点形成稳定的三角支撑面，按照该数模3D打印制作的静态实体模型，

　　不需要额外增加配重就能稳定站立，不会出现后倾、侧翻的问题。翼面部分的安装角度也做了工程化校准，机翼安装角设置为2度，水平尾翼的预设迎角为-1度，符合低速固定翼飞行器的常规气动配平要求，如果要改装成可飞行的电动航模，直接按照该角度安装翼面就能获得基本的纵向静稳定性，不需要反复调整翼面安装角度做试飞配平。机身尾部的矢量喷口位置预留了直径30mm的安装通孔，适配常规航模用的30mm涵道动力单元，喷口偏转的转轴位置和真实战机的喷管转动轴线重合，追加矢量舵机之后可以实现喷口0-90度的向下偏转，模拟垂直起降阶段的推力转向动作。机身内部预留了200mm80mm50mm的设备舱空间，可以容纳常规航模的电池、电调、接收机等电子设备，不需要额外切削机身结构就能完成设备安装。整个数模的结构拆分逻辑也兼顾了3D打印的工艺要求，机身沿纵向对称面拆分为左右两个壳体，机翼、尾翼、起落架都作为独立零件存在，打印时不需要添加大量支撑结构，拼接位置预留了0.2mm的粘接公差，打印完成后可以直接用模型胶粘接组装，不需要做大量的打磨修配工作。对于刚接触航空类建模的结构设计从业者来说，这个数模也可以作为曲面建模的练习参考，通过拆解机身曲面的构建逻辑，理解大曲率流线型外壳的面片拆分方法，掌握翼身融合位置的曲面过渡技巧，避免出现曲面建模中常见的收敛褶皱、曲率不连续等问题。
