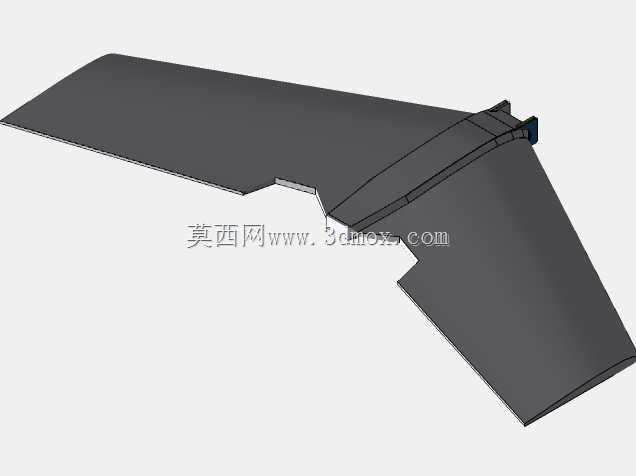

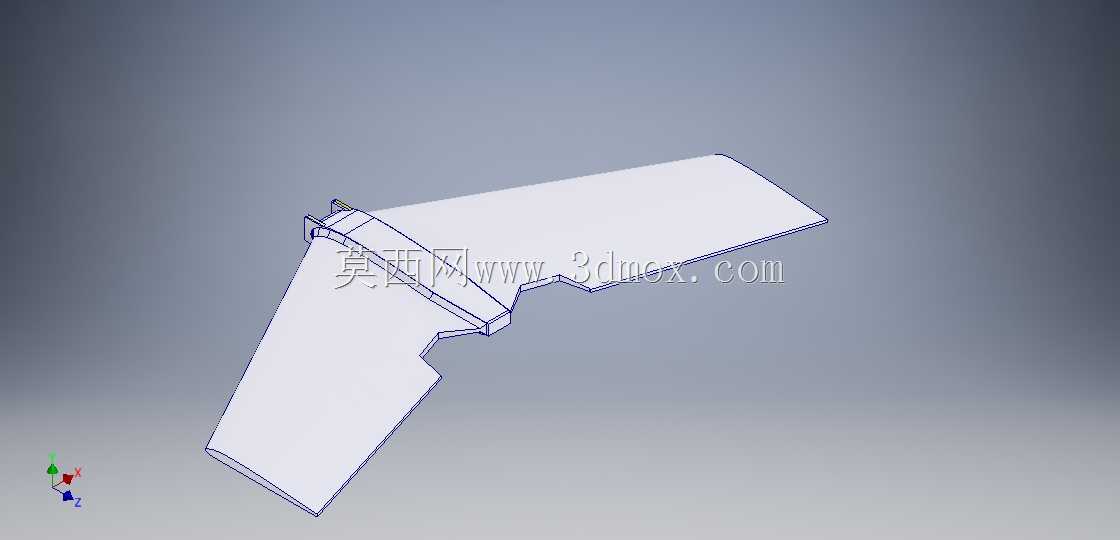

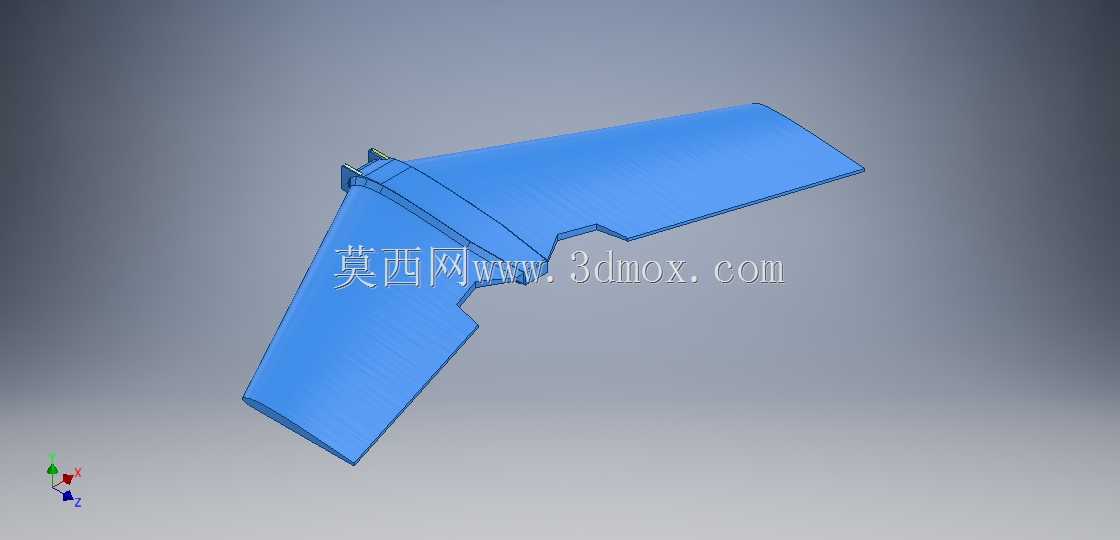

百米翼展遥控飞翼航空结构件

　　在小型遥控航空飞行器的结构开发流程里，飞翼布局机型的机翼本体是承载全部气动载荷、安装动力单元与航电部件的核心构件，这套翼展100cm的飞翼机翼结构，针对FPV远航飞行场景完成全参数化结构搭建，可直接用于航模样机试制、气动布局验证以及飞控装机适配工作。从实际装机边界来看，整机翼面沿展向总长度控制在1000mm，翼身融合段的根部厚度预留了充足的内部走线与设备安置空间，翼尖段做了切尖修形处理，既降低翼尖诱导阻力，也能避免低空飞行时翼尖剐蹭地面造成结构破损。机翼主体采用左右对称的一体化融合构型，没有传统平尾与垂尾的独立安定面，所有航向与俯仰安定力矩全部由翼面后缘的气动舵面提供，这种布局能大幅降低整机结构重量，同时减少飞行过程中的寄生阻力，

　　适配长航时FPV巡航的使用需求。结构设计阶段优先考虑了手工试制的工艺可行性，常规实机制作时多采用泡沫板材热切割成型，外层包覆复合材料蒙皮提升抗弯刚度，三维结构里完整还原了翼面的翼型弯度、前缘半径与后缘舵面的铰接缝隙，工程人员可以直接在数模基础上调整舵面偏转角度范围，匹配不同飞控固件的混控参数。机翼中段的机身融合区域预留了电机安装座的适配接口，接口位置经过重心配平校核，动力单元安装后整机重心可落在翼面气动焦点的合理区间内，不需要额外添加配重块调整平衡，数模里的电机支座支持根据所选动力的安装孔距、电机外径尺寸做参数化修改，不管是后置推进式动力还是前置拉进式布局，都能快速调整支座的安装高度与倾斜角度，抵消动力运转带来的反扭力矩。

　　翼面内部预留了航电设备的安置空间，飞控板、电池、图传发射模块、GPS天线的安装位置都沿着机翼展向对称分布，避免单侧设备过重导致横滚方向配平偏差，走线槽沿着翼梁走向布置，能把动力电源线与信号线分隔开，减少图传信号受到电机电调的电磁干扰。针对飞行过程中的受力特征，翼面的翼梁走向沿气动载荷的传力路径布置，从翼尖到翼根的截面厚度逐步增加，翼根区域的结构抗弯模量最高，能够承受大机动转弯时产生的气动弯矩，舵面的铰接位置沿后缘等距布置，操纵舵机的摇臂行程与舵面偏转角的匹配关系也在数模中完成了运动干涉校验，舵面满偏行程内不会和翼面主体发生磕碰。这套结构也支持改装调整，使用者可以根据飞行场景修改翼面的后掠角度、翼展长度，

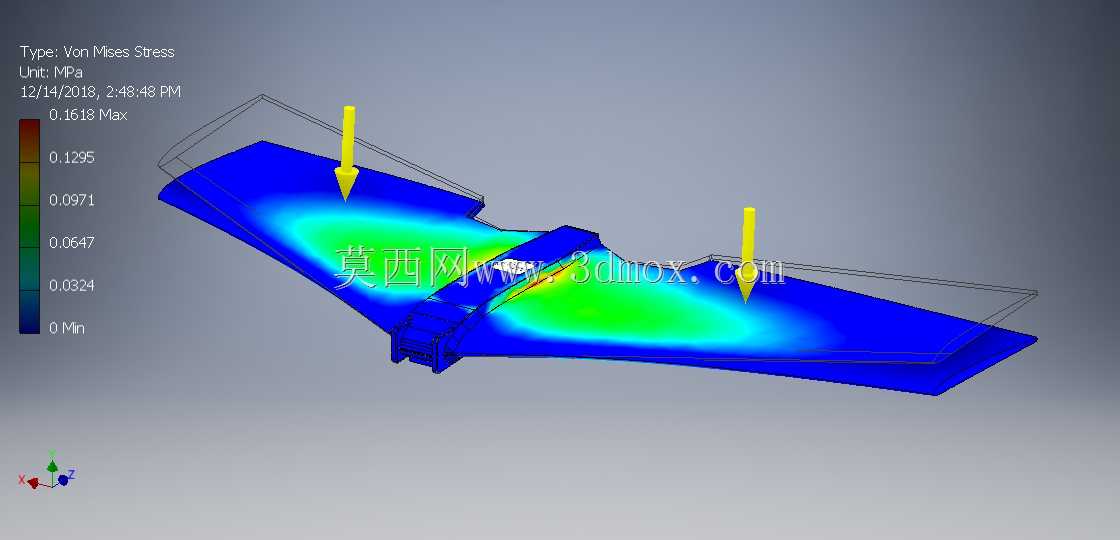

　　或是在翼面上下表面增设气动扰流片，提升低速飞行时的操纵稳定性，也可以调整机翼的上反角参数，增强飞翼布局的自稳特性，降低新手操纵时的坠机概率。相较于常规带尾翼的航模结构，飞翼机翼的一体化设计减少了尾翼连接杆、尾翼固定座等额外零件，整机装配工序更少，结构连接点的失效风险也更低，在野外场地起降时，即使机翼局部受到轻微碰撞，也能快速更换受损翼段，不需要整体报废整个机身结构。数模完整保留了翼面的所有曲面特征与安装配合基准，结构工程师可以直接导出截面轮廓用于泡沫切割工装的设计，也可以基于现有结构开展有限元受力仿真，校核不同飞行速度下翼面的形变幅度，为后续的材料选型、壁厚优化提供精准的数模支撑。
