实验室匀浆器搅拌转子定子结构设计

　　该转子定子部件为实验室匀浆设备的核心做功组件，主要适配小批量物料的分散、匀浆、乳化作业场景，常见于生物实验室样品制备、化工小试配方调配、食品检测前处理等工况，可在密闭的样品腔体内完成固液混合、液液乳化、细胞破碎等作业，作业过程中可通过转子高速旋转配合定子的导流间隙形成强剪切流场，让腔体内物料在短时间内完成均质处理，避免样品分层、颗粒团聚的问题。

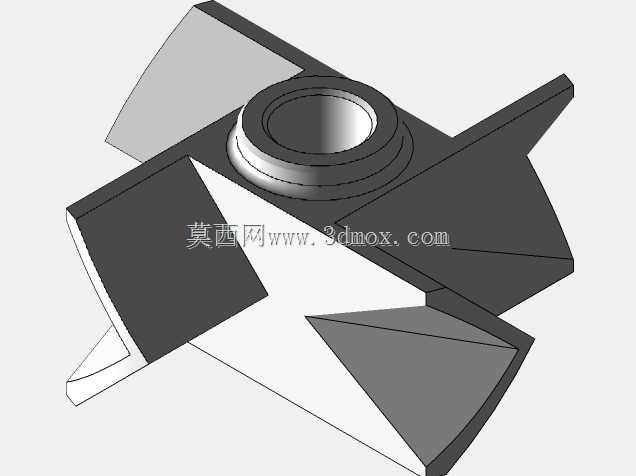

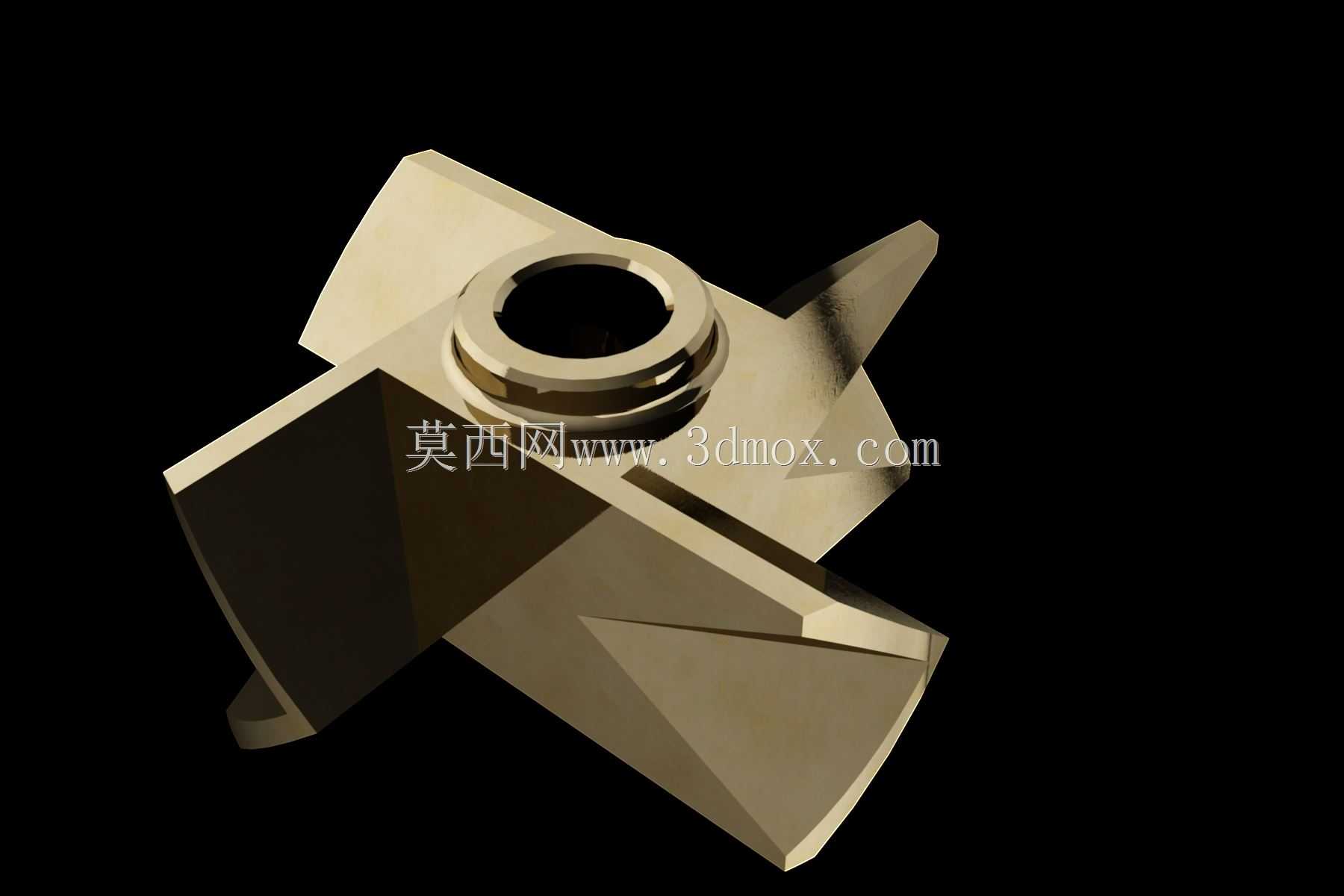

　　从结构设计逻辑来看，该转子采用多叶片斜置布局，叶片与转子中心轴线呈固定倾角，旋转过程中可同时产生轴向抽吸与径向甩出的流体力，一方面可将腔体内底部的物料持续抽吸到转子与定子的配合间隙区域，另一方面可将经过剪切的物料沿径向甩出，在样品腔内部形成循环流场，避免出现搅拌死角。转子中心设置带台阶的安装孔，可直接与设备驱动轴配合定位，台阶面可承受轴向窜动带来的载荷，安装孔周边做加厚处理，提升高速旋转下的结构强度，避免长期作业后出现孔位磨损、转子偏心的问题。叶片边缘做锐边处理，可在旋转过程中对物料颗粒形成切割作用，配合定子的固定间隙，让通过间隙的物料受到强烈的剪切、摩擦、撞击作用，实现物料的细化均质。

　　安装边界方面，该转子的外径尺寸适配常规50-200ml规格的实验室匀浆腔，安装时需保证转子与定子的同轴度误差控制在0.02mm以内，避免高速旋转下出现碰擦、振动超标的问题；转子与驱动轴的配合采用过渡配合，配合面设置定位销孔，可传递额定扭矩，避免高速旋转时转子与轴出现相对滑动。定子部分采用配套的环形结构，与转子叶片外圆保持均匀的环形间隙，间隙大小根据处理物料的粘度调整，常规低粘度水样处理时间隙控制在0.2-0.5mm，高粘度浆料处理时可适当放大间隙避免负载过载。

　　实际使用过程中，该结构的转子动平衡等级需达到G2.5级以上，适配最高12000rpm的工作转速，高速旋转下不会出现明显的振动传递，可保证设备运行的稳定性，避免样品因振动出现溅出、气泡混入的问题。叶片的曲面造型经过流场仿真优化，可在相同转速下获得更高的剪切效率，相比直叶片结构，相同处理量下的作业时间可缩短30%左右，同时降低驱动电机的负载电流，减少设备发热。叶片根部做圆弧过渡处理，避免应力集中，长期高速旋转下不会出现叶片断裂的问题，材质适配方面可根据处理物料的腐蚀特性选择304不锈钢、316L不锈钢或者钛合金材质，满足不同酸碱物料的处理需求，表面抛光粗糙度达到Ra0.8以下，避免物料挂壁残留，方便作业后的清洗灭菌。

　　在设备选型匹配时，需注意该转子的抽吸高度与腔体深度的匹配关系，转子安装后下端面距离腔体底部的距离需控制在3-5mm，既保证底部物料可被有效抽吸，又避免转子旋转时碰擦腔体底部；转子上端面需低于腔体液位最低线，避免作业过程中吸入空气产生大量气泡，影响匀浆效果。针对不同的作业需求，可通过调整叶片的倾角、数量来改变流场特性，比如处理易沉降的固体悬浮液时，可适当加大叶片倾角提升轴向抽吸能力，处理易乳化的油水分散体系时，可适当缩小叶片与定子的间隙提升剪切强度。
