大疆MINI2无人机挂载转接快装底座

　　这套转接底座的开发初衷，是解决小型航拍无人机在户外作业场景下，机身与地面支撑、拓展挂载部件之间快速对位锁止的痛点。日常外场航拍作业中，飞手经常需要在起降垫、车载拓展平台、手持稳定挂载座之间快速切换无人机的固定状态，传统绑带、卡扣对位耗时长，低温环境下戴操作手套很难完成细小卡扣的开合，这套结构把对位导向和锁止动作整合在同一个立柱接头上，单次装拆动作只需要对准下压后旋转小角度即可完成锁定，不需要额外工具，也不需要在机身上加装突出的外挂卡扣，避免飞行过程中多余凸起带来的气动干扰。

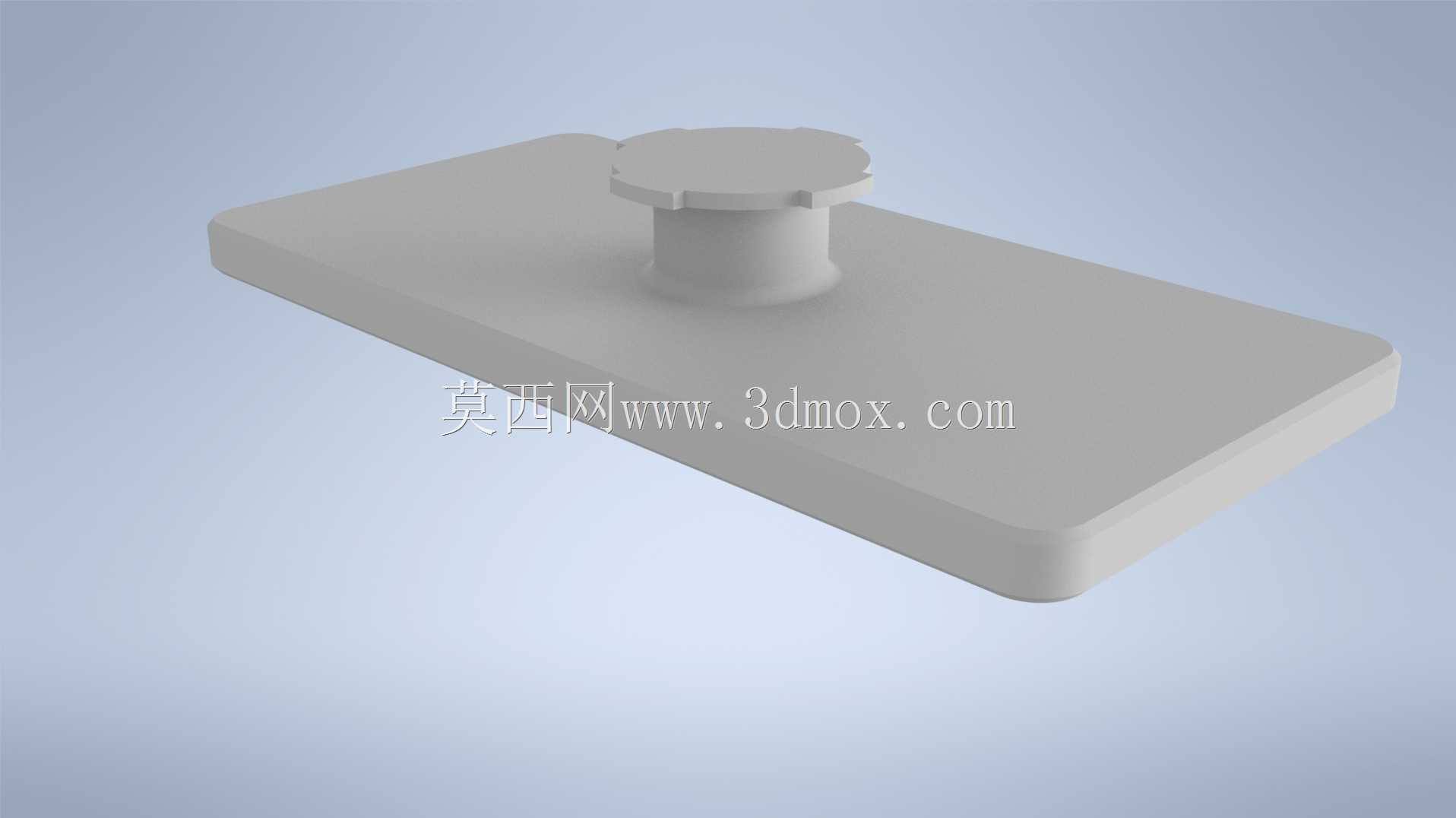

　　从结构布局来看，底座主体采用长方圆角薄板形态，薄板的长宽边界完全匹配DJI MINI2机身底部的贴合区域，四个边角做了大圆角过渡，一方面避免薄板锐边在收纳过程中刮蹭无人机机身的塑料外壳、刮花航拍镜头的保护镜片，另一方面圆角轮廓也和无人机底部的曲面弧度自然贴合，安装后底座和机身底面之间没有悬空缝隙，飞行过程中不会出现局部共振异响。薄板的厚度控制在兼顾刚性和减重的区间，整体采用轻量化工程塑料注塑成型的工艺思路，壁厚均匀，背面没有多余的加强筋凸起，保证和机身底面完全贴平，不会因为局部顶起导致底座安装倾斜。

　　底座中心向上凸起的立柱锁止结构是整个零件的核心功能区：立柱下段是等直径的圆柱导向段，对接外部挂载座的时候，圆柱面先导入对接孔，自动修正对位偏差，哪怕飞手在强光下视线受阻、或者夜间作业视线不佳，也能盲操作把接头插进对接位；立柱上段是带周向卡槽的法兰盘结构，盘体边缘均匀分布四个卡位凸耳，对接座内部对应的弹性锁销会卡入凸耳之间的凹槽，旋转到位后自动锁死，不会因为无人机起降的振动、飞行过程中的气流扰动出现松脱。法兰盘的顶面做了小角度的倒角导向，插入对接孔的时候可以顺滑挤开锁销，不需要用力硬压。

　　实际应用场景覆盖多类航拍作业需求：在野外定点航拍时，这个底座可以提前固定在无人机机身底部，降落时直接压入地面三脚架顶端的对接座，松手就完成锁定，风天里无人机不会被侧风吹滑倾倒；在车载移动航拍场景中，底座可以和车顶的磁吸拓展平台对接，车辆低速行驶过程中也能临时固定无人机，不需要每次转场都把无人机收回收纳箱；在室内调试无人机参数、校准云台的场景下，带这个底座的无人机可以直接卡在桌面调试支架上，调整机身角度的时候不会移位。

　　建模过程中首先对无人机机身底部的贴合曲面做了逆向参照，保证底座薄板的上表面轮廓和机身底面完全贴合，安装孔位的位置避开无人机底部的视觉定位传感器、散热孔和天线区域，不会遮挡传感器的检测视野，也不会堵住散热风道影响电池飞行过程中的散热。中心立柱的高度经过适配，锁止法兰盘的顶面高出底座薄板的距离，既保证对接时有足够的啮合深度，又不会过度顶高无人机，避免无人机停放时出现重心过高、容易侧翻的问题。薄板的边缘做了薄边过渡，没有尖锐的棱角，收纳在无人机配件包里面的时候不会划伤其他配件。

　　结构设计上还考虑了长期使用的磨损余量：锁止凸耳的配合面预留了合理的间隙，反复装拆上千次之后，塑料件的轻微磨损也不会导致锁止间隙过大出现晃动；立柱根部和薄板连接的位置做了圆弧过渡，避免应力集中，在无人机轻微磕碰、挂载受到侧向冲击力的时候，连接处不会出现断裂。整个零件没有复杂的侧抽结构，采用上下开模的注塑工艺即可批量生产，模具结构简单，成型效率高，量产成本可控，适配消费级无人机配件的大批量生产需求。

　　安装边界方面，底座薄板的外轮廓尺寸小于无人机机身底部的最大轮廓，安装之后底座不会从机身侧面突出，无人机放进原装收纳包的时候不需要拆除底座，底座的凸起立柱高度也在收纳包的预留间隙范围内，合包的时候不会挤压云台和镜头。对接接口的尺寸兼容通用的快装支架标准，不需要定制专属的对接座，市面上常规的四分之一英寸快装平台经过简单适配都可以和这个锁止结构匹配，拓展性强。
