CA6140车床左腿侧带插槽球头销结构

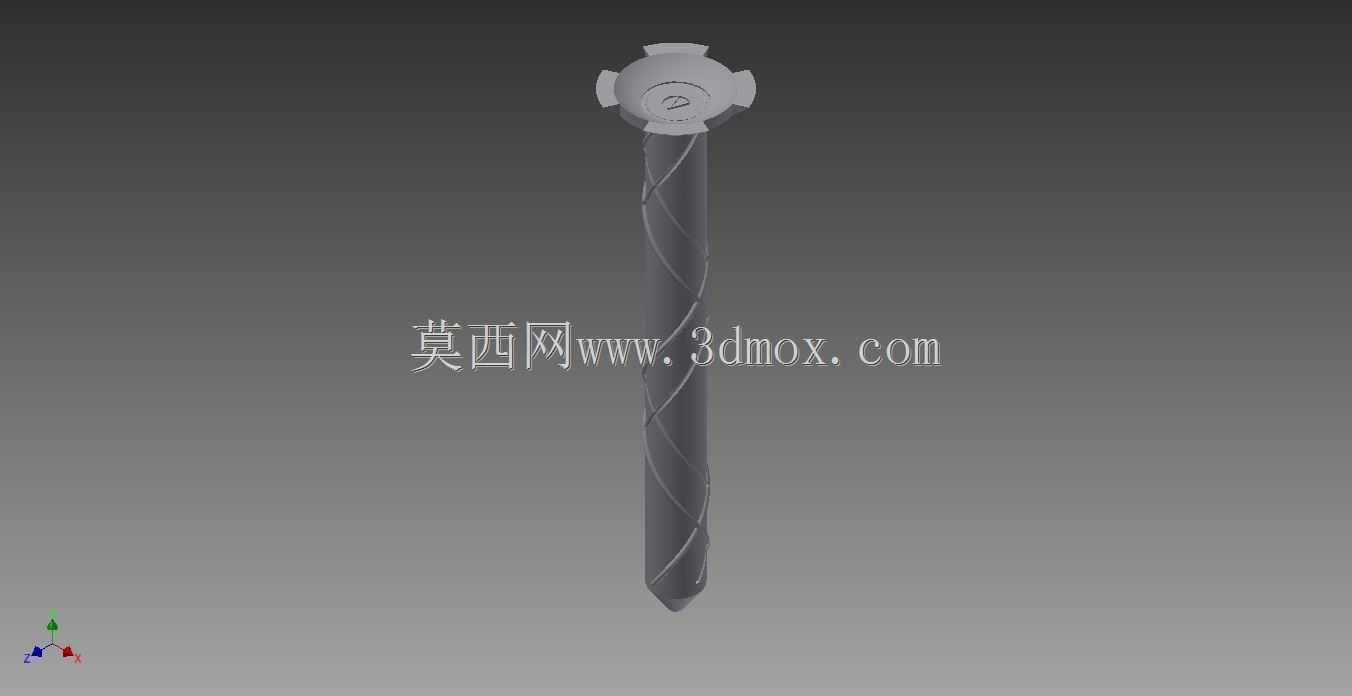

　　在普通卧式车床的操作机构布局里，这类侧置带插槽的球头销，属于操作杆系里的末端定位连接件，主要布置在床身左侧的操纵杆联动区域，承担操作力传递、档位定位以及快换操作头的连接功能。很多刚接触CA6140车床维修的从业者，容易把这类零件和普通的圆柱销、球头手柄销混淆，实际上它的结构特殊性完全适配车床左侧操纵机构的安装空间和受力需求。从结构设计逻辑来看，零件头部的十字开槽不是随意设计的，这个结构是为了配合操纵杆端部的快锁结构，不需要额外的销钉或者螺纹紧固，只需要将销体插入对应安装孔后，旋转一定角度就能通过头部的凸缘卡入安装座的限位槽内，拆装的时候只需要用平口螺丝刀撬动头部槽位就能快速取出，在日常车床维护调整进给箱、主轴箱操作档位的时候，

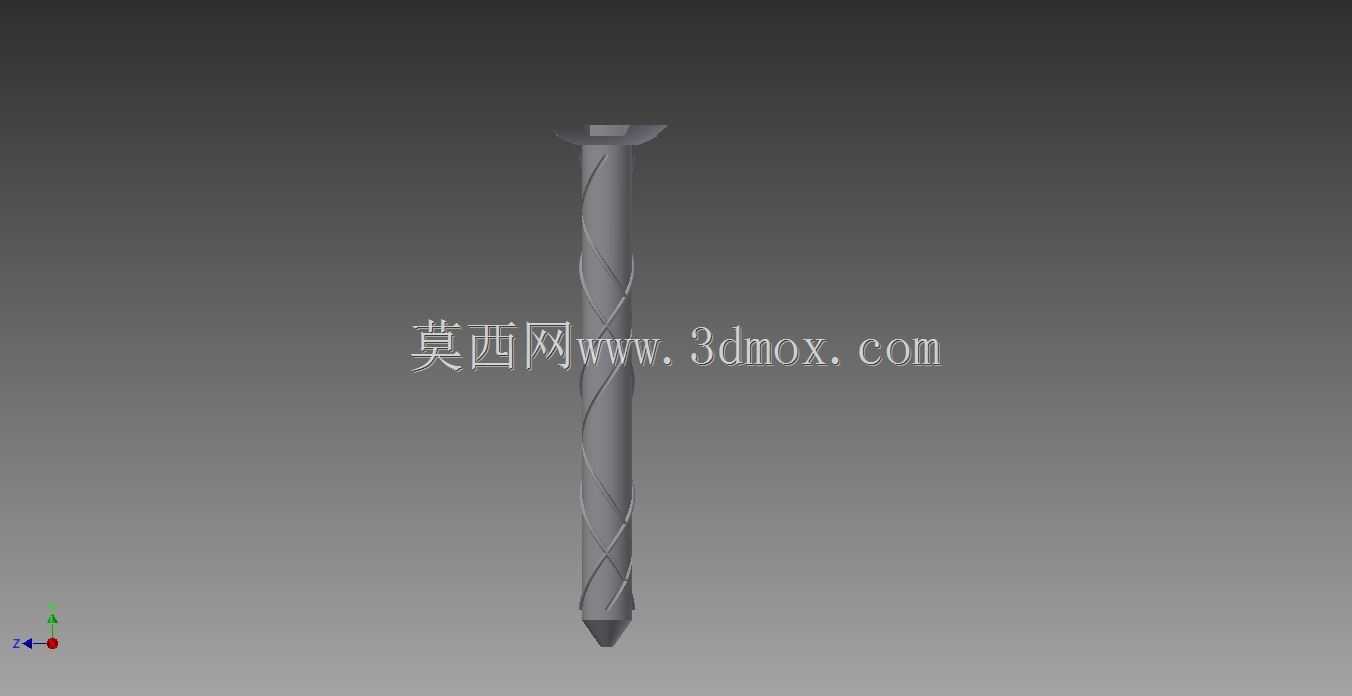

　　能大幅减少拆装的辅助时间。杆身的螺旋纹路也不是装饰结构，这部分是在销体装入安装孔后，配合孔内的阻尼油槽留存润滑脂，长期使用过程中能避免销体和安装孔出现干摩擦卡滞，尤其是车床车间多金属切屑、切削液飞溅的工况下，螺旋槽还能容纳少量侵入配合间隙的细小切屑，避免切屑挤在配合面拉伤销体或者安装孔壁，延长零件的更换周期。头部的球头结构是和操作手柄的凹面配合的，球头的圆弧半径经过匹配设计，操作手柄摆动的时候，球头能在凹面内自适应小角度偏转，不会因为操纵杆的安装同轴度误差出现别劲的情况，操作的时候手感更顺滑，不会出现档位卡滞、扳动手柄阻力过大的问题。从安装边界来看，这类销体的总长是严格匹配床身左侧操纵座的安装深度的，插入安装孔后，

　　头部凸缘的下表面和安装座表面的间隙控制在0.1到0.2毫米之间，既不会因为间隙过大导致操作时销体窜动，也不会因为间隙过小导致热胀冷缩后销体卡死。杆身的直径公差选用m6级过渡配合，和安装孔的配合松紧度适中，既可以承受操作时的径向剪切力，也不会因为配合过紧导致拆装困难。头部四个凸耳的尺寸是和安装座上的四个让位槽一一对应的，安装时必须对准槽位才能插入，旋转45度后凸耳就会压在安装座的限位端面上，承受轴向的拉力，哪怕操作时受到较大的轴向冲击力，销体也不会从安装孔内脱出。在实际车床运行场景中，这个零件虽然体积小，但是直接影响进给档位切换的可靠性，如果销体头部的凸耳磨损量超过0.5毫米，就会出现操作时档位虚位、挂挡不到位的问题，

　　严重的时候还会出现进给过程中自动脱档的情况，影响加工零件的表面质量，甚至导致打刀事故。设计这个零件的时候，材料选用45号钢调质处理，头部球头和凸耳的接触面做高频淬火，硬度达到HRC40-45，既能保证芯部有足够的韧性承受冲击载荷，也能让接触面有足够的耐磨性，应对日常频繁操作带来的磨损。杆身的表面粗糙度控制在Ra1.6，和安装孔配合的时候能保证足够的配合精度，螺旋槽的深度控制在0.3毫米，不会因为槽过深削弱杆身的结构强度，也不会因为槽过浅失去存油和容纳切屑的作用。很多维修人员在替换这类零件的时候，容易忽略头部开槽和凸耳的尺寸匹配，用普通的球头销代用，结果要么是装上去之后容易松脱，要么是拆装的时候需要额外打孔装销钉，反而增加了维护的工作量，实际上这类专用的插球钉结构，是经过几十年车床实际使用迭代优化出来的，每一处结构细节都对应了实际工况里的具体需求，没有多余的设计。在建模还原这个零件的时候，需要重点注意头部球头和凸耳的过渡圆角，这个圆角如果做小了，热处理的时候容易出现应力集中，使用过程中凸耳容易断裂；圆角做大了，又会导致安装时凸耳无法顺利卡入限位槽，出现装配干涉。杆身末端的倒角是15度，长度2毫米，方便插入安装孔的时候快速导向，不会因为孔口的毛刺导致装配卡顿。
