CA6140车床主轴箱传动壳体结构

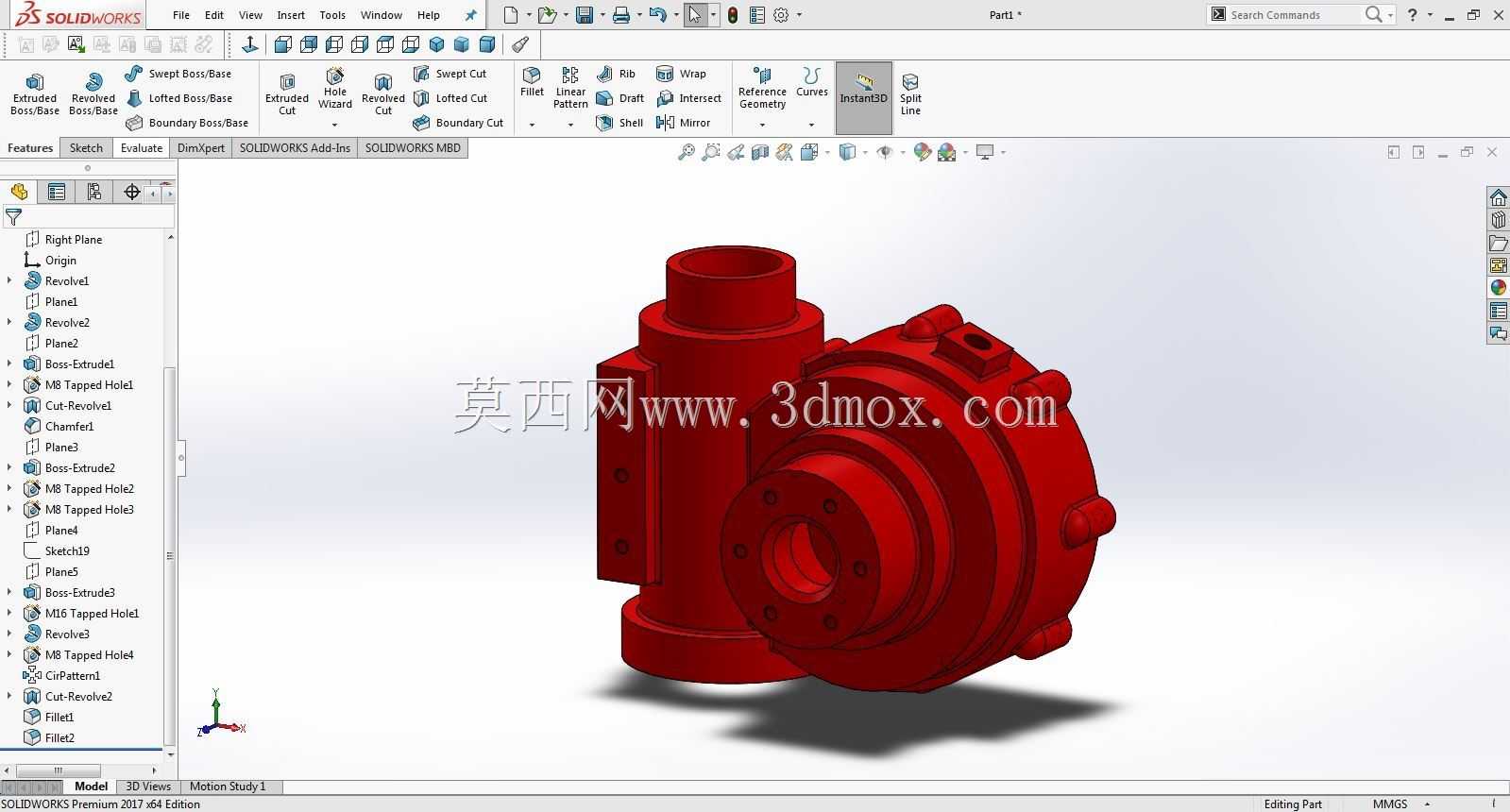

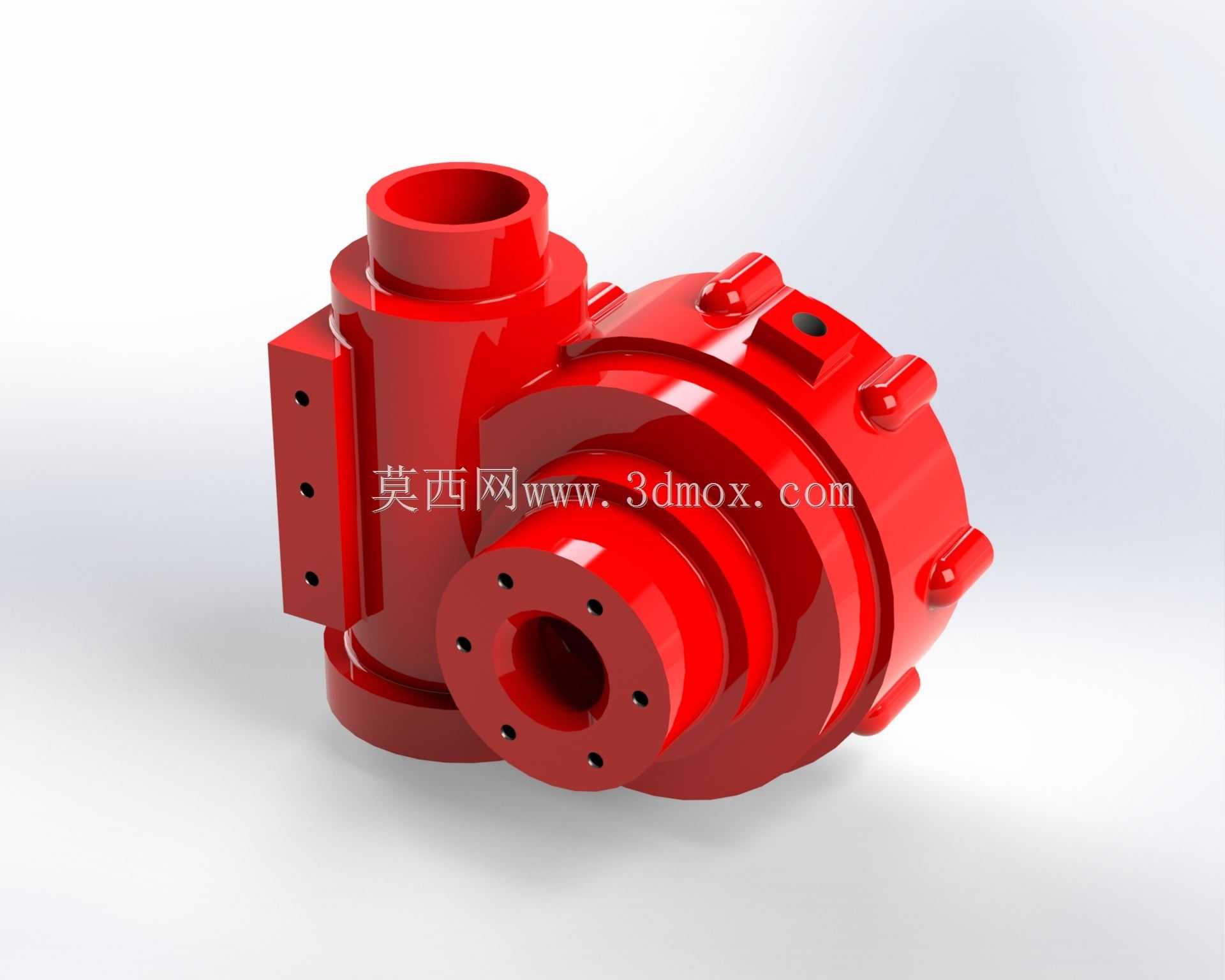

　　该壳体类零件对应普通卧式车床主轴箱端部传动与支承单元，在CA6140系列车床的主轴传动链中承担轴系定位、齿轮腔封闭、润滑油容纳以及外部附件安装接口的作用。零件整体采用铸钢或高强度铸铁毛坯成型后机加工的工艺路线，外部红色涂装既符合机床主机的外观识别要求，也能在车间油污、切削液飞溅环境下提供基础防锈保护。

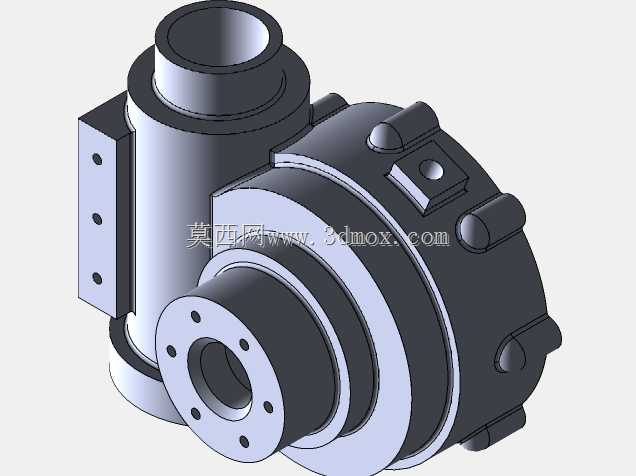

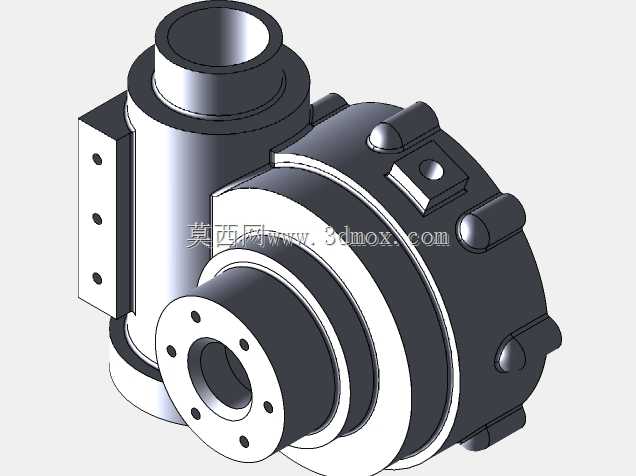

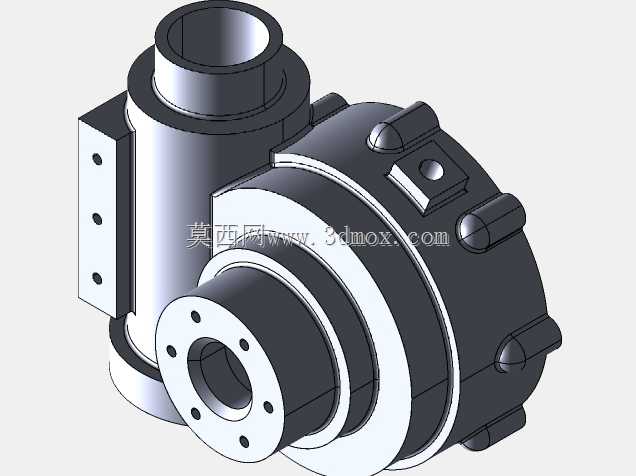

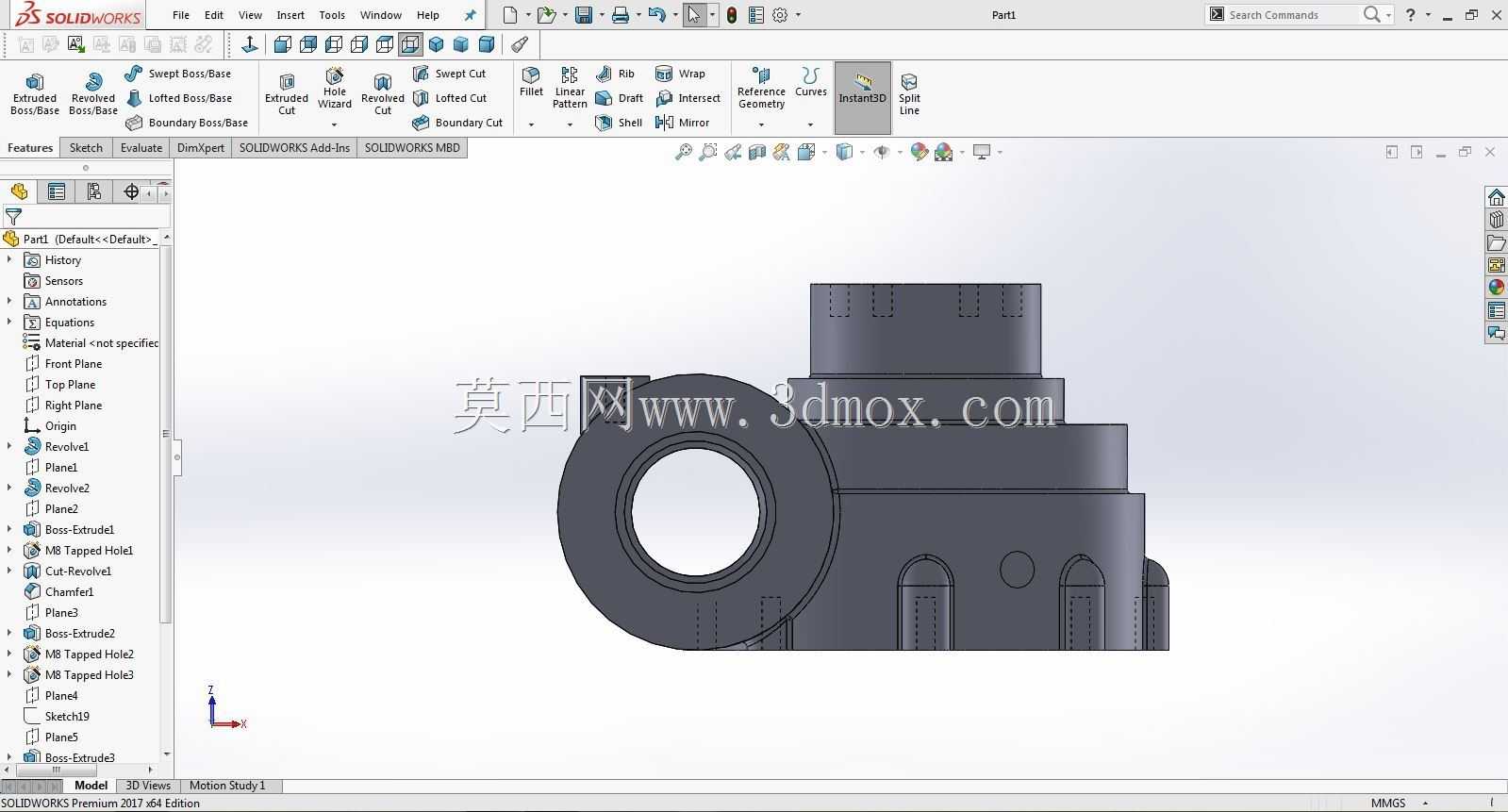

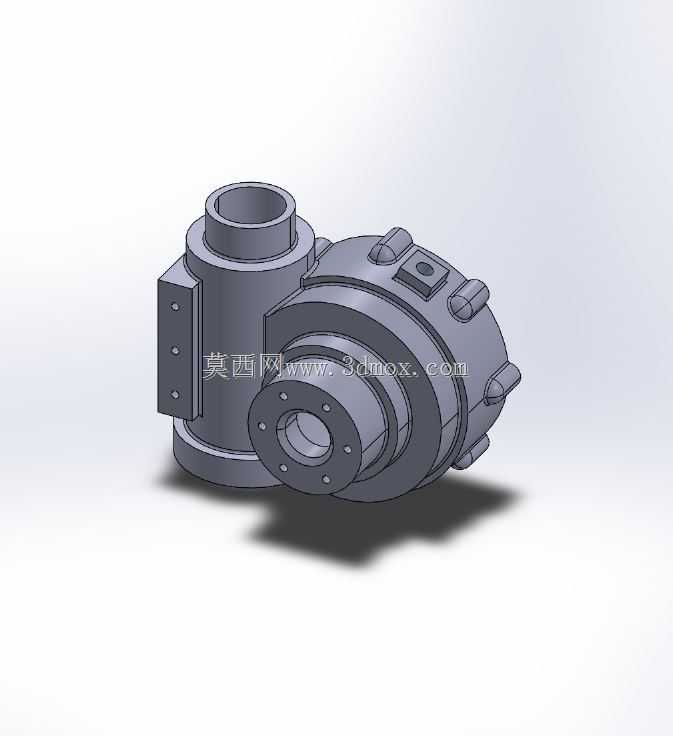

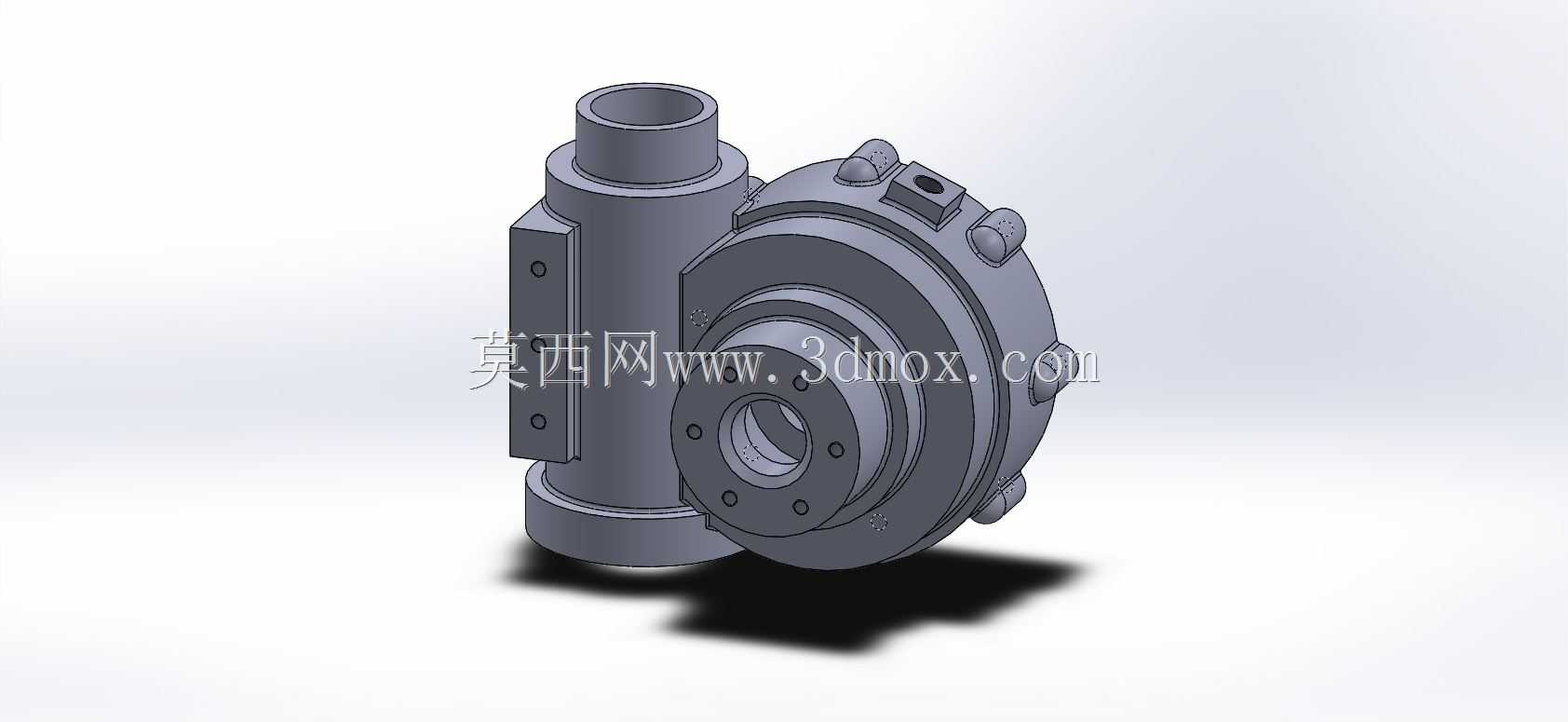

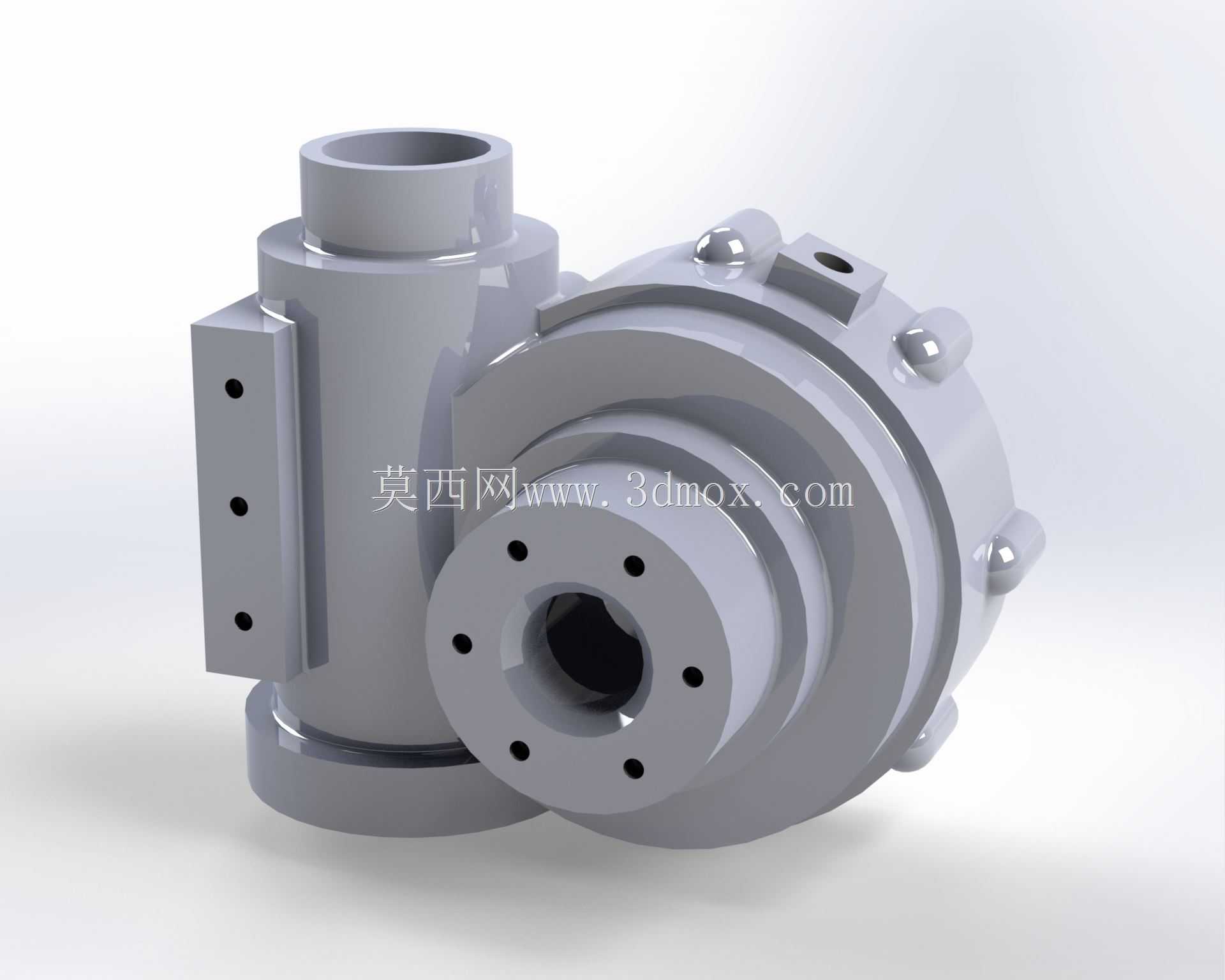

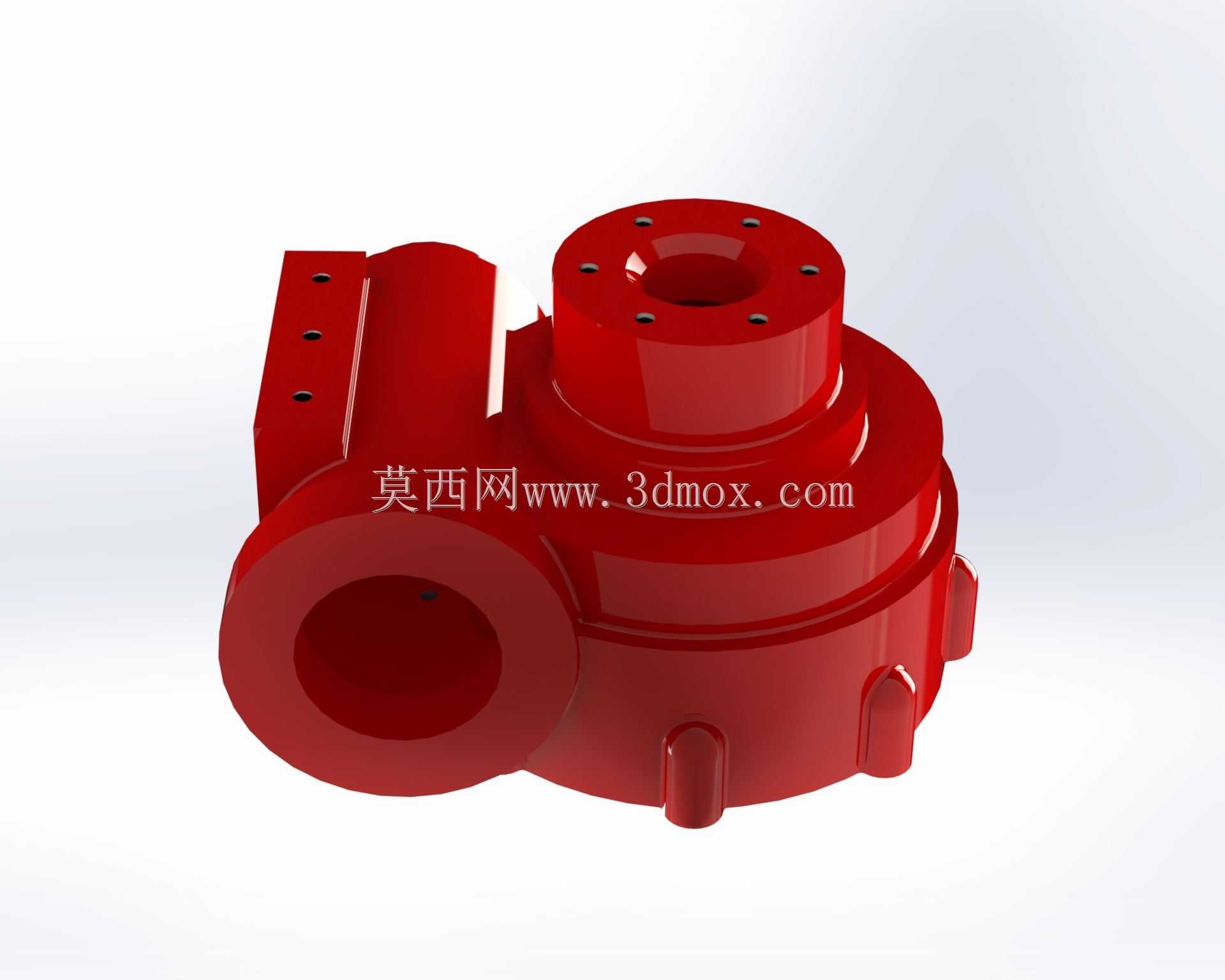

　　从结构布局看，零件左侧为竖直布置的筒状支承腔，顶部开设同轴通孔，用于穿入传动轴或安装端盖、油杯、定位套等附件；筒腔侧壁加工有带四个螺纹孔的矩形安装平面，该平面可固定润滑管路支架、行程开关支架或防护罩连接板，孔位间距按照机床箱体类零件常用的安装模数布置，便于后期维护时更换标准紧固件。右侧为阶梯式圆形法兰腔体，大直径外圆表面均匀分布多个凸台与沉孔，这些凸台并非装饰结构，而是对应内部轴承座的加强筋延伸部位，能够在螺栓压紧端盖时分散局部应力，避免铸铁壳体因长期振动出现孔口裂纹。

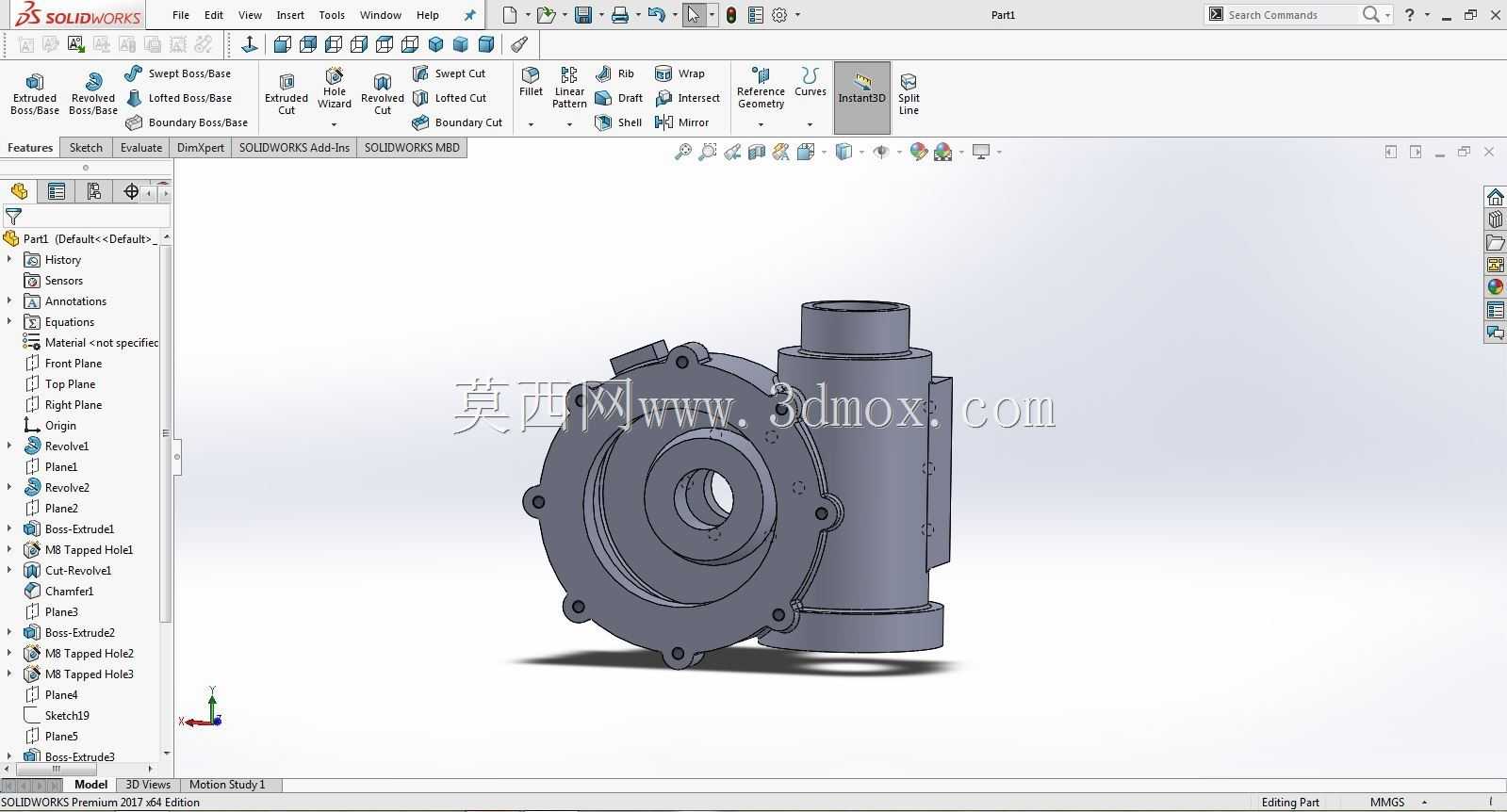

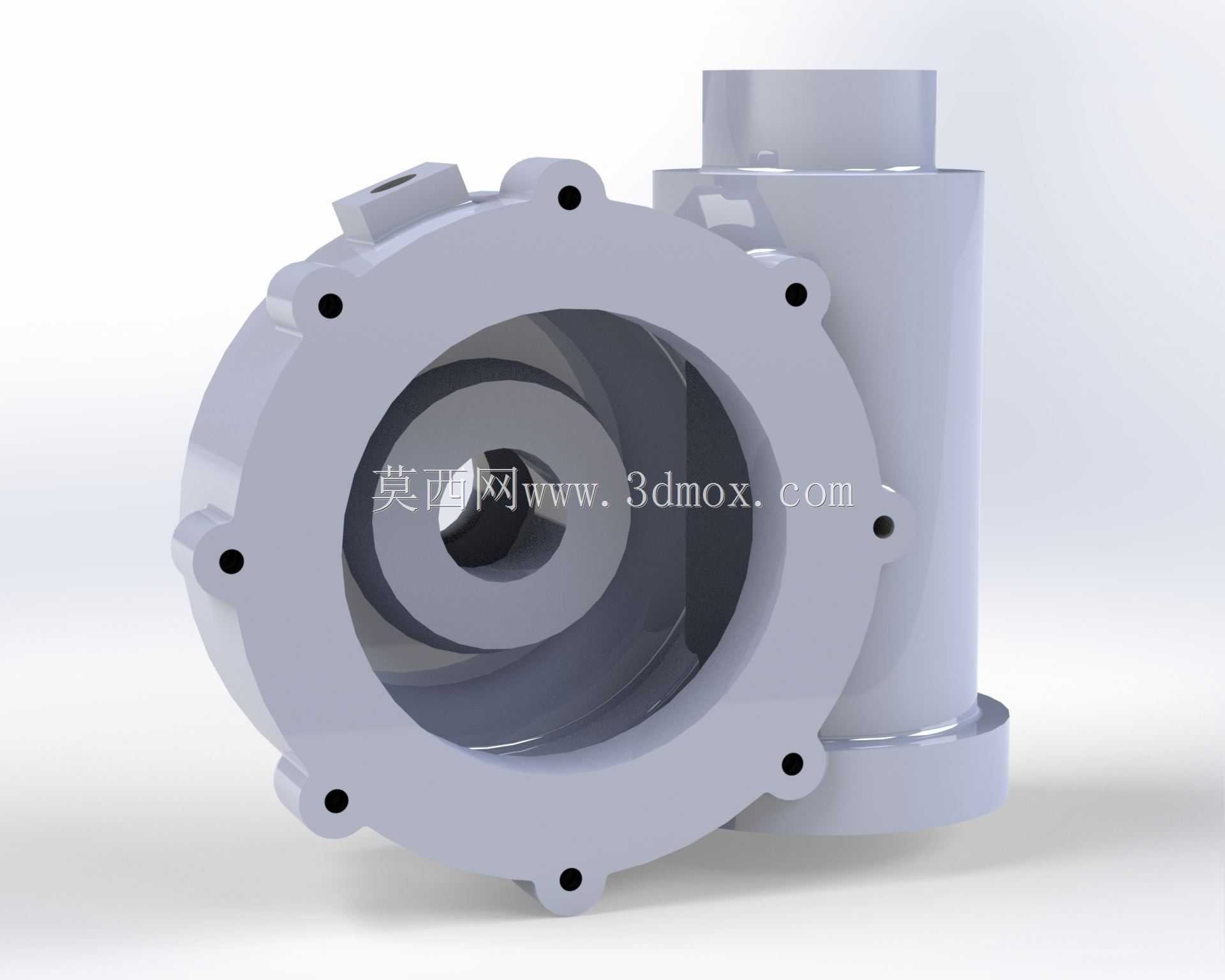

　　前端法兰面沿圆周均匀布置八处螺纹底孔，用于安装主轴端盖、密封压盖或者传动带轮护罩，孔位所在的环形端面需要在精加工时保证与主轴轴线的垂直度，否则端盖压紧后会造成轴承外圈偏载，运转时出现主轴温升异常、噪声增大的问题。腔体内部预留有阶梯孔通道，可容纳深沟球轴承、推力轴承组合以及隔套，轴系装入后通过端盖调整轴承游隙，保证主轴在低速重切削与高速精车工况下都能保持稳定的回转精度。

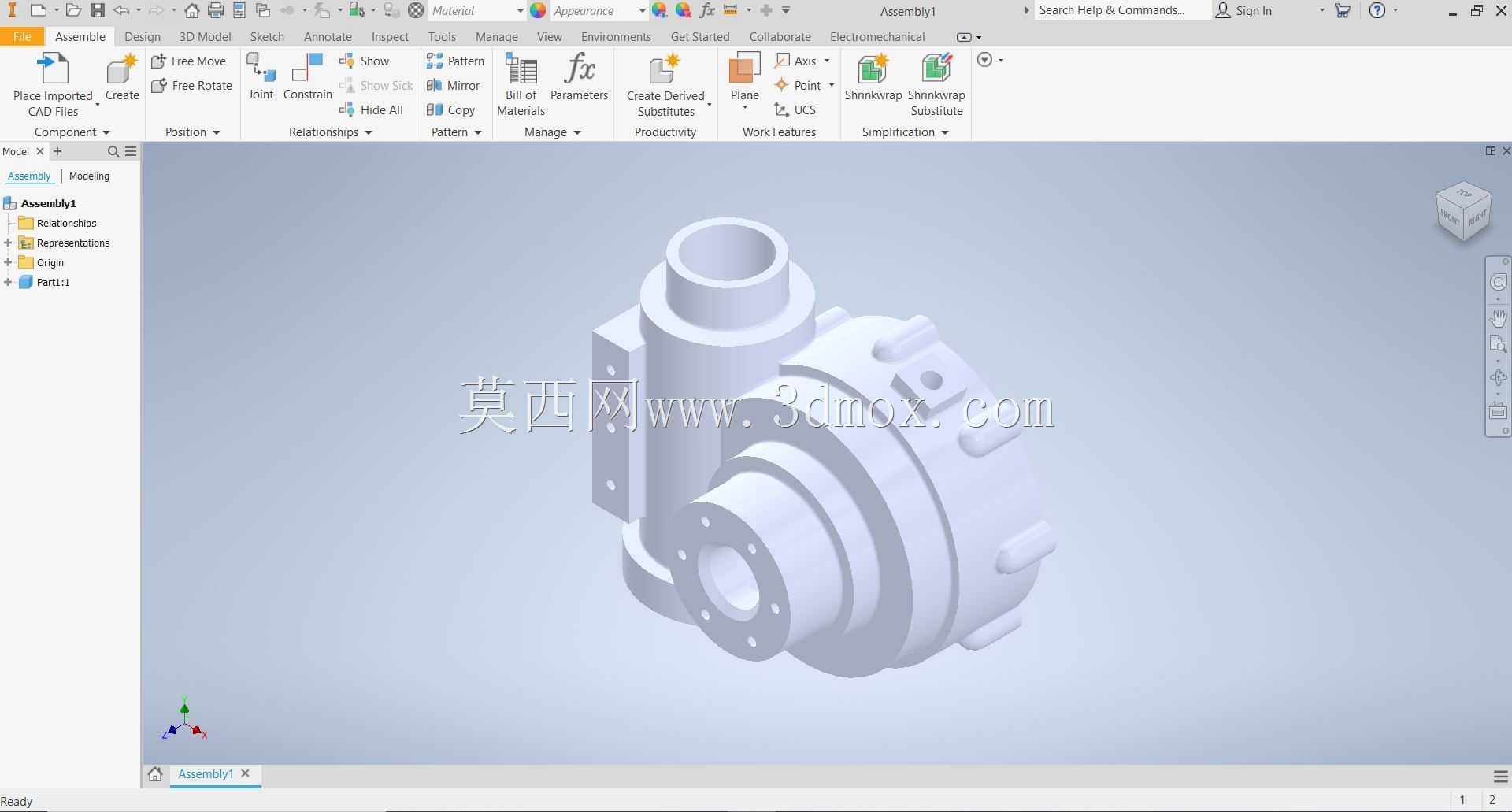

　　实际装配场景中，该壳体通过底部的弧形支承面与车床床身主轴箱的安装基座贴合，侧面法兰与主箱体的对接面采用止口定位，止口配合间隙控制在过渡配合范围，装配时先穿入定位销确定同轴度，再拧紧周向连接螺栓，能够有效避免齿轮啮合时因壳体错位产生的偏载。壳体上部的小直径管口可作为注油口或者排气口使用，当主轴箱内齿轮高速运转使油温升高、内部气压上升时，该通道可平衡腔体内外压力，防止润滑油从主轴密封间隙处渗漏。

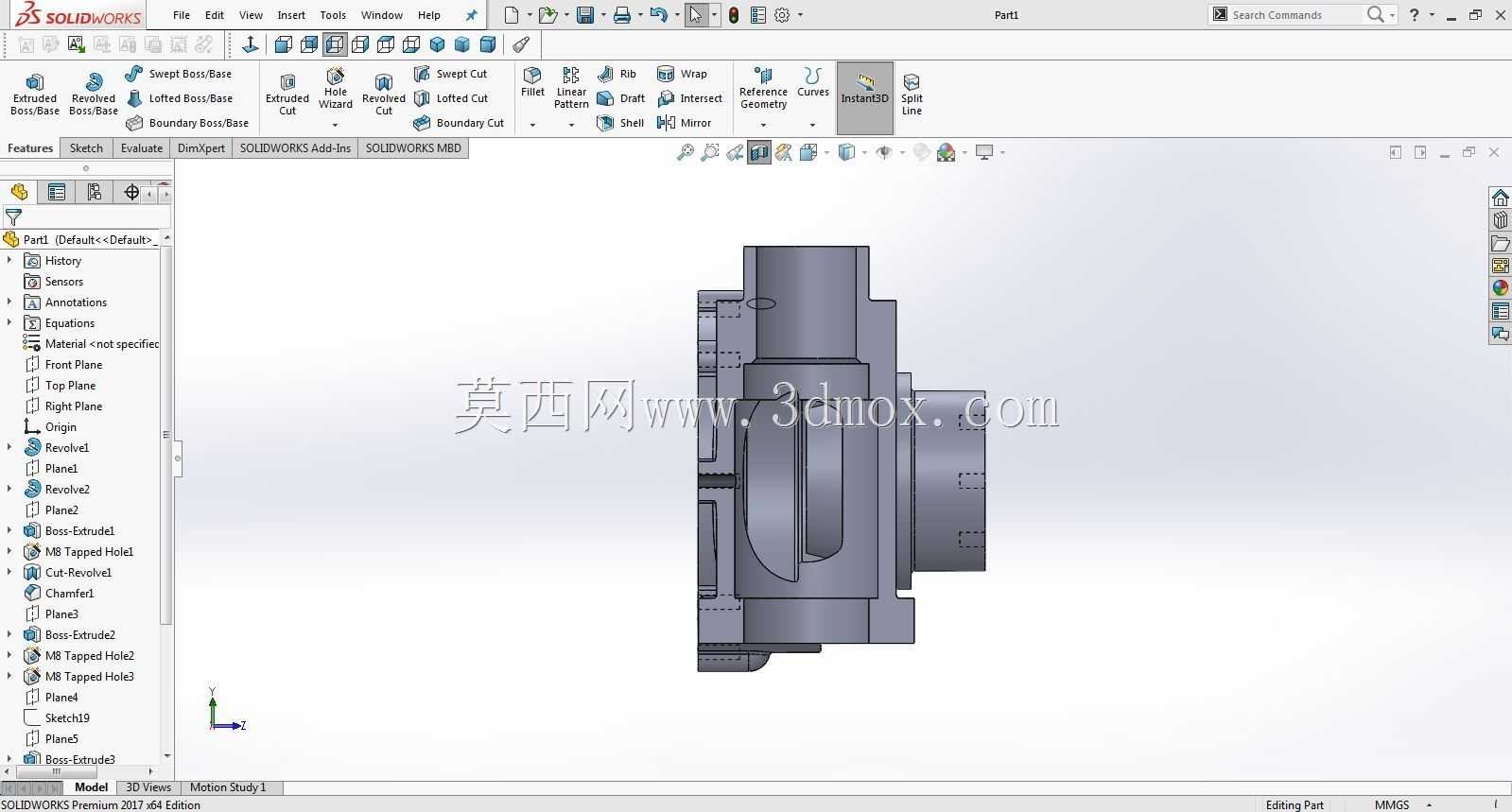

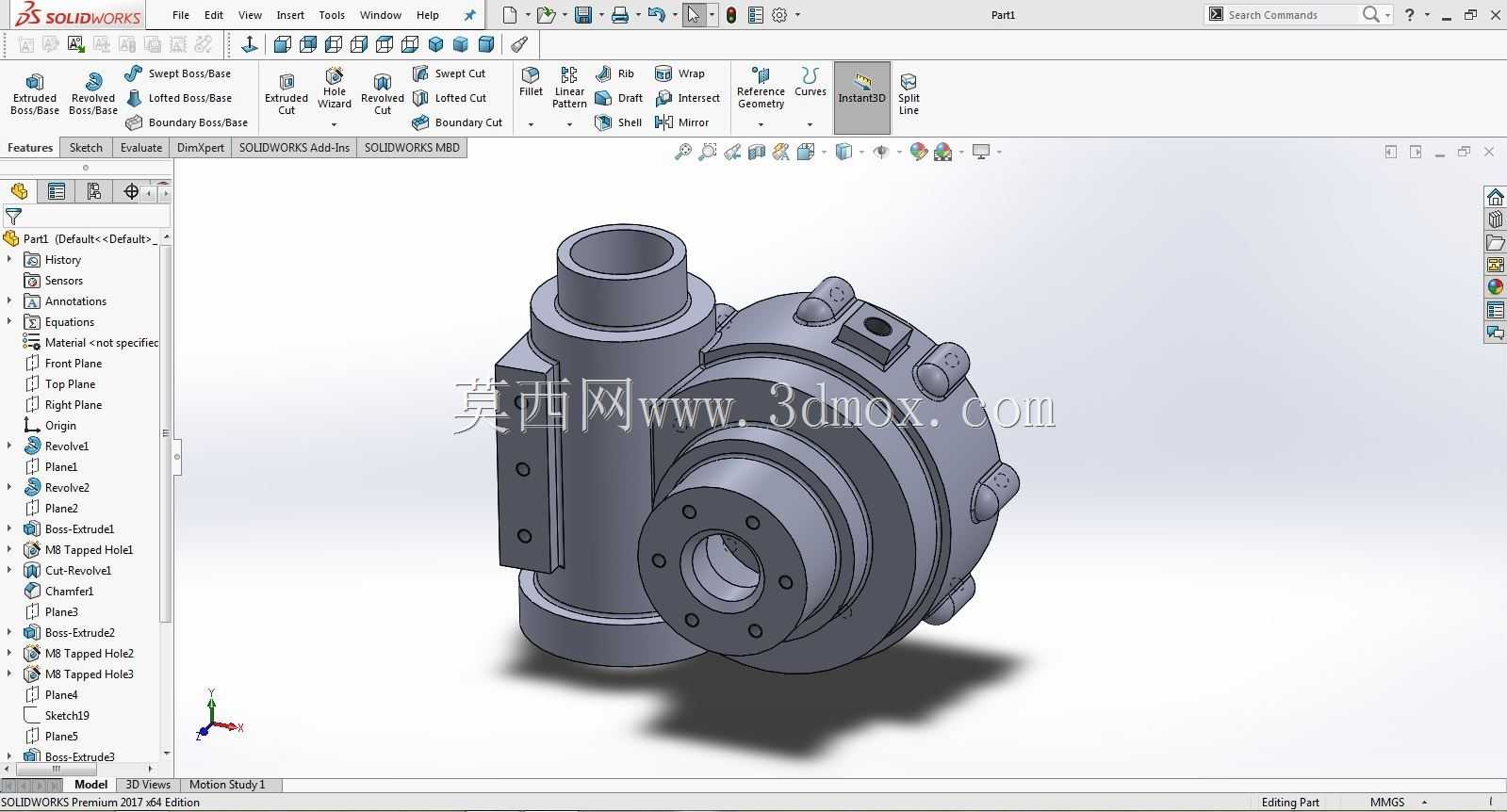

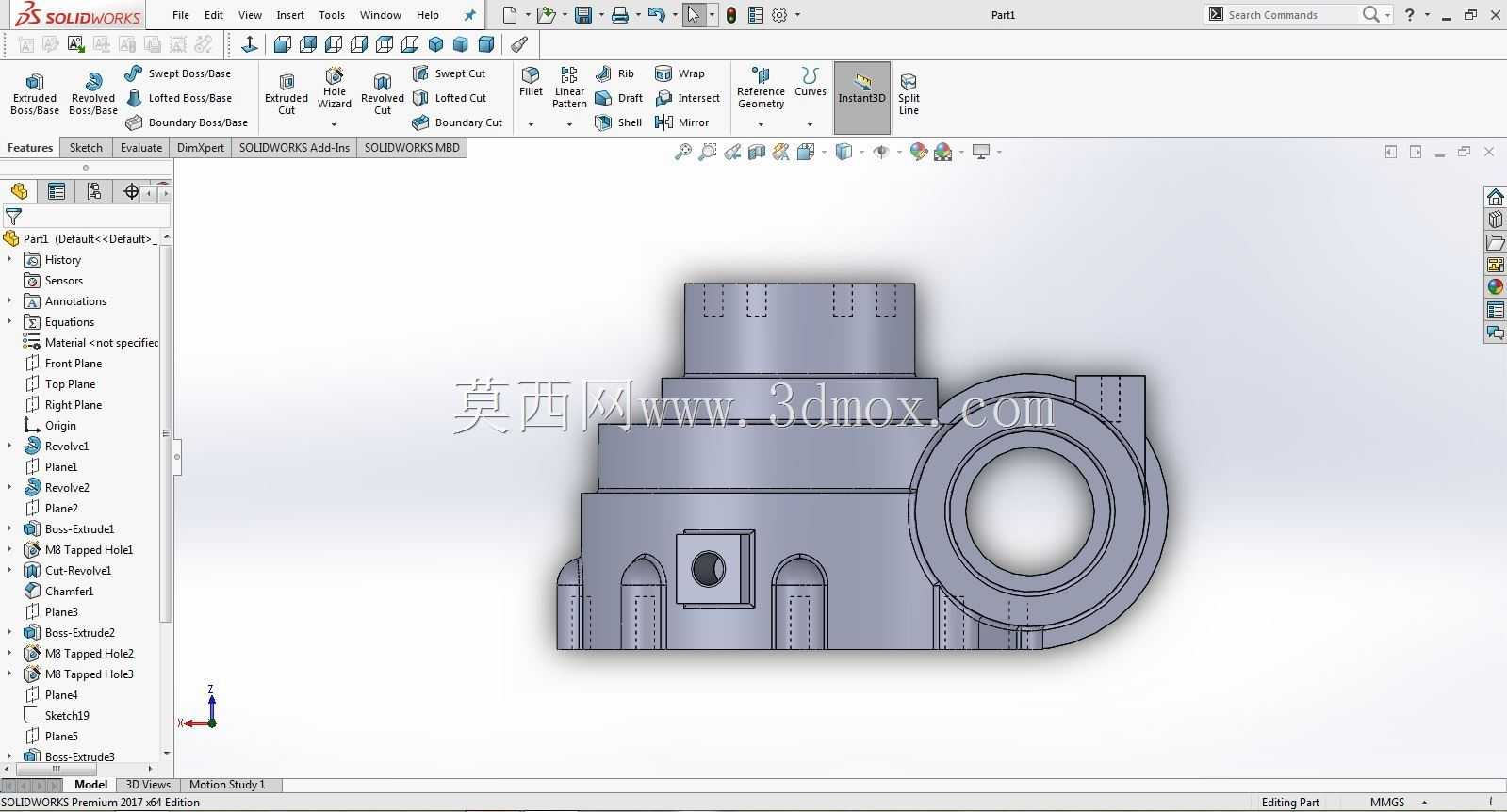

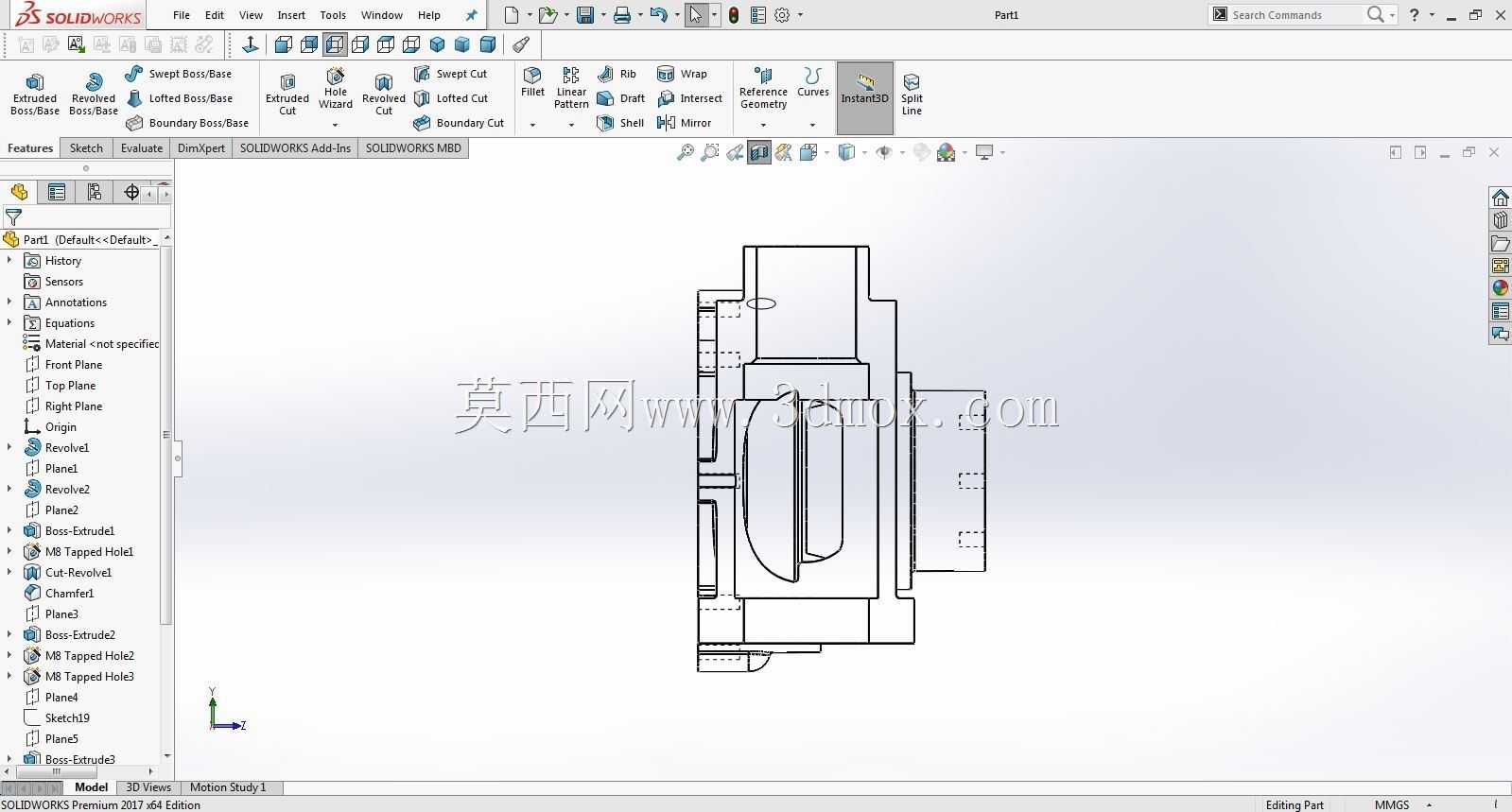

　　建模过程中需要重点处理几处工艺细节：一是所有铸造外壁的转角位置都要保留R3至R8的铸造圆角，避免应力集中，同时符合铸件脱模的工艺要求；二是加工面与非加工面要明确区分，法兰端面、轴承孔内圆、安装贴合平面需要预留0.5至2毫米的精加工余量，建模时可以通过不同颜色特征或者配置区分毛坯尺寸与成品尺寸；三是侧壁的螺纹孔底部要预留足够的攻丝退刀空间，不可将螺纹直接延伸到腔体内部薄壁处，防止攻丝时击穿壳体造成漏油。

　　在尺寸边界方面，该零件整体外接轮廓适配CA6140车床主轴箱的端部安装空间，竖直筒腔高度与横向法兰腔体的直径比例约为1.2比1，安装时左侧矩形平面距离床身导轨面的预留间隙大于30毫米，可供扳手操作拧紧管路接头；前端法兰向外伸出的长度不超过主轴箱外护板的边界，不会干涉交换齿轮架的拆装操作。日常检修时，拆下前端法兰的固定螺栓即可取出轴承与传动轴组件，无需将整个壳体从床身上分离，大幅降低了主轴传动系统的维护工作量。

　　结构设计上还充分考虑了机床切削时的受力特性：车床进行粗车外圆工序时，主轴承受较大的径向切削力，力通过轴承传递到壳体的环形支承壁，因此腔体外侧的多个径向加强凸台对应轴承的载荷作用点，将局部载荷分散到整个壳体壁面，再传递到主箱体与床身，避免单点受力导致的壳体变形。壳体内部的储油腔可存留适量润滑油，齿轮运转时飞溅的油液会沿腔体内壁回流到油池，部分油液可通过轴承间隙进入摩擦面实现润滑，多余油液经回油孔流回主轴箱油池，形成完整的润滑循环路径。
