三星曲面屏手机防护保护壳结构设计

　　日常手持通讯设备的防护配件设计，核心要平衡防护性能与设备原有功能的无阻碍使用，这款针对曲面屏机型开发的保护壳，在结构预留上做了多轮适配调整。曲面屏机型的侧边屏幕是日常使用中最易磕碰的位置，同时也是用户高频触控操作的区域，设计时没有采用全包裹侧边的结构，而是做了边缘微抬的限位挡边，既能够在设备平置、跌落时让屏幕边缘不直接接触接触面，又不会遮挡曲面显示区域，保证侧滑手势、边缘屏幕触控操作完全不受结构干涉。

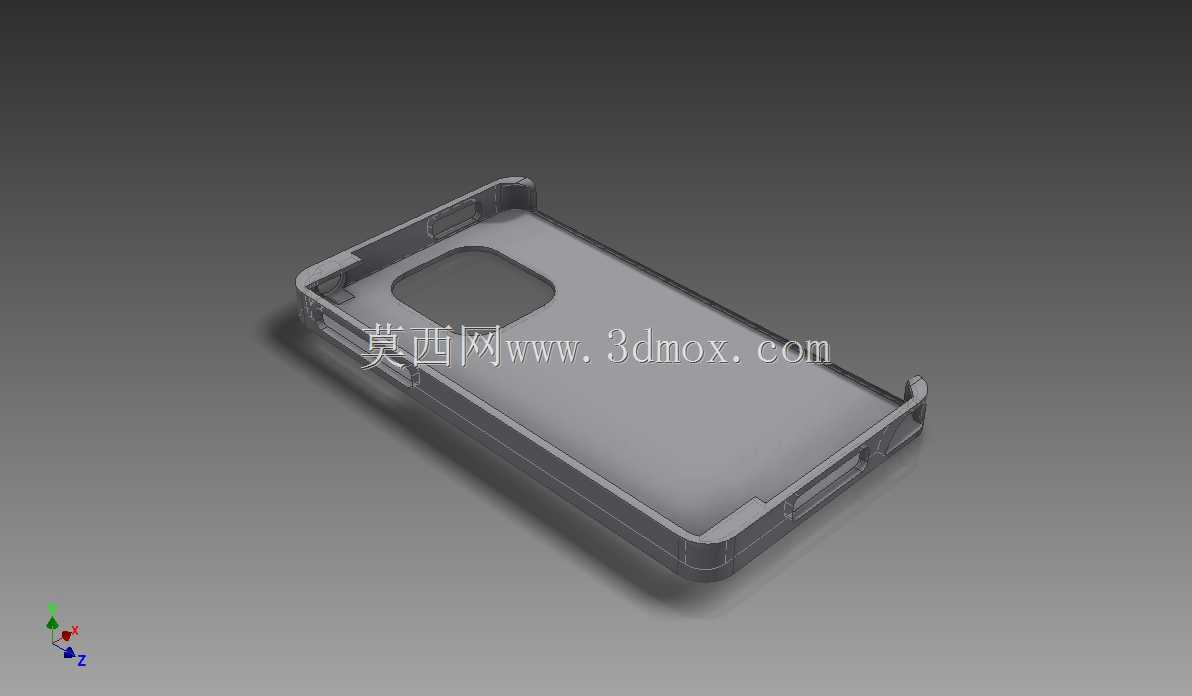

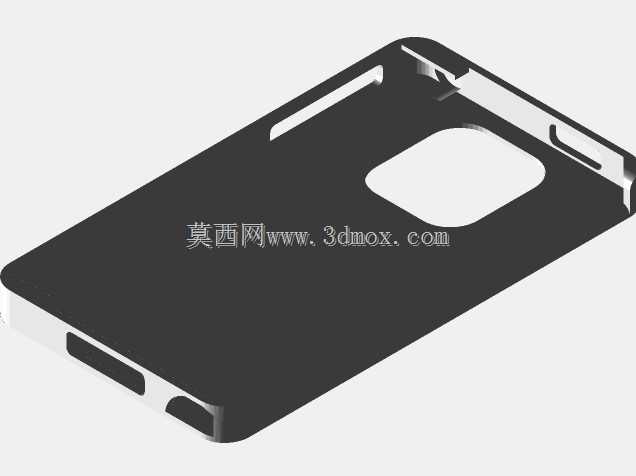

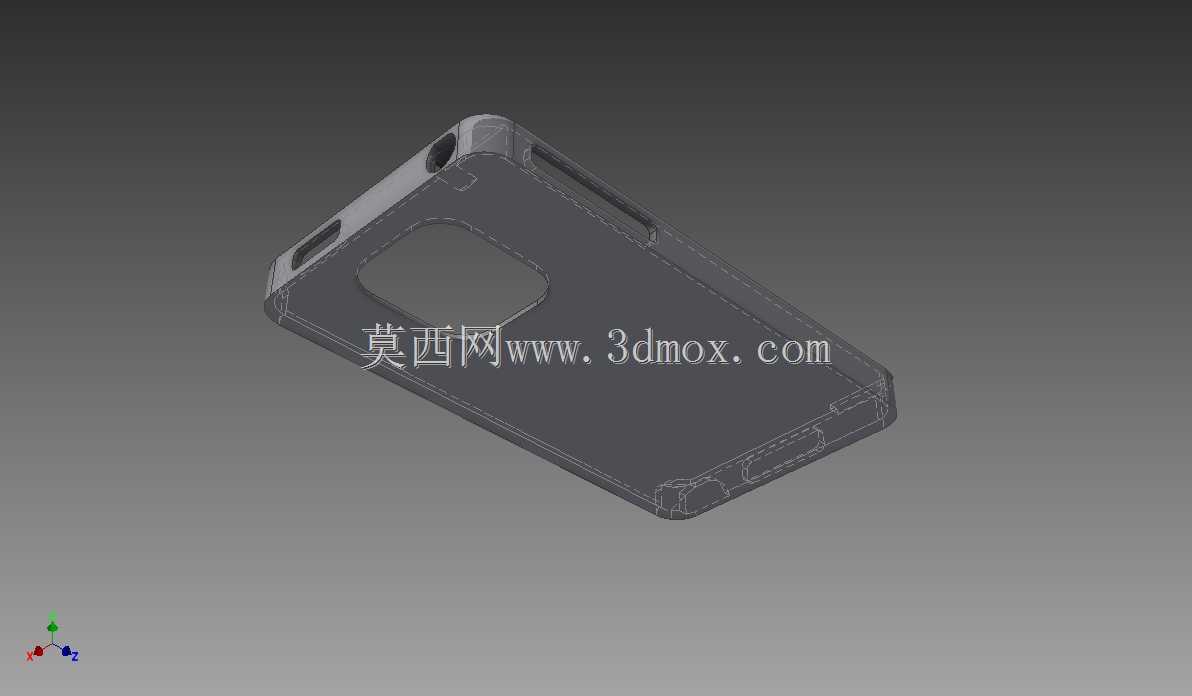

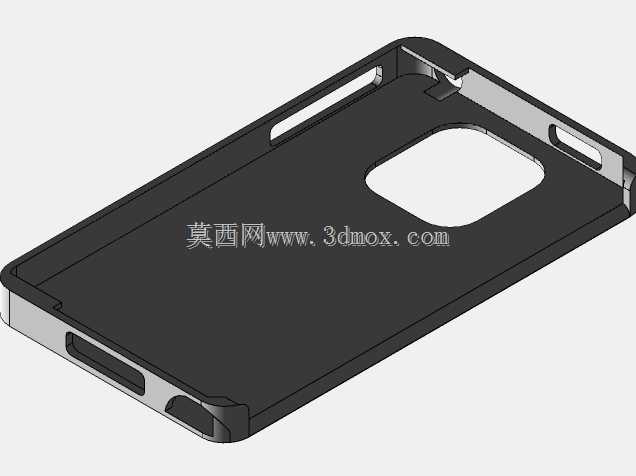

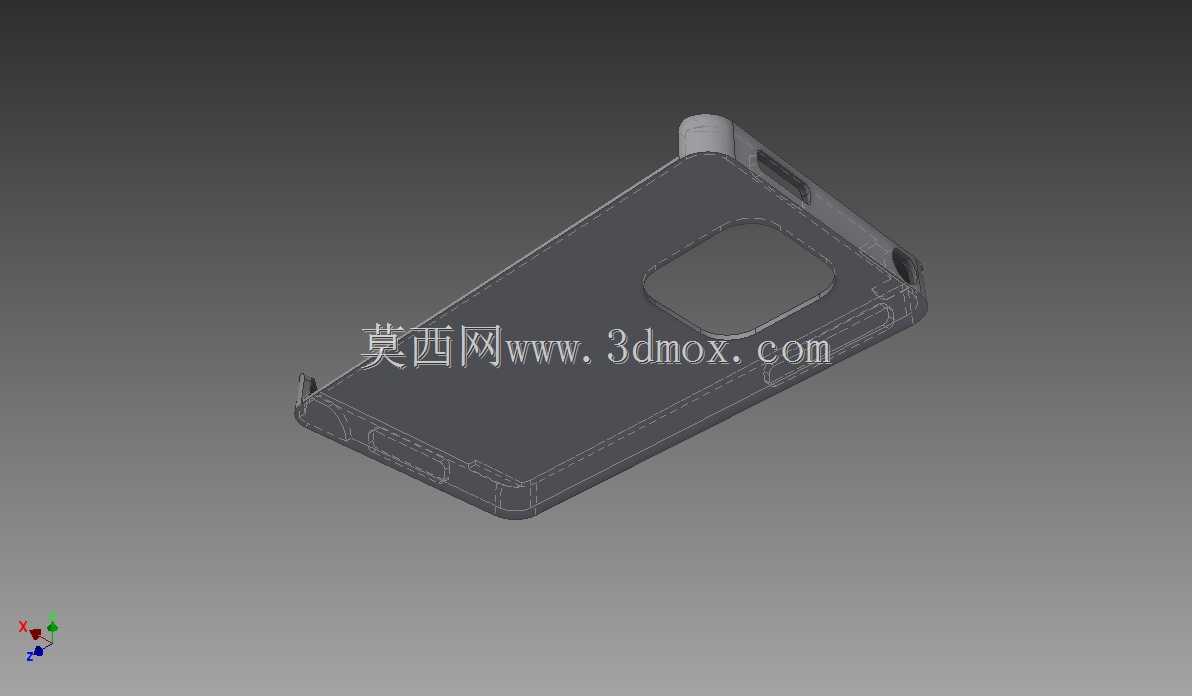

　　结构开孔的匹配精度是这类配件的核心设计要点，建模阶段完全参照对应机型的实体尺寸做公差预留，顶部的耳机插孔、侧边的音量与电源按键位置，都做了精准的沉台与通孔设计，按键区域采用半包裹的凸点结构，不需要在壳身做大范围开槽，既保留了按键的按压反馈手感，又能避免按键位置进灰、磕碰损伤。机身底部的S笔收纳槽、充电端口位置做了加宽的开口设计，兼容不同规格的充电插头插拔，不会出现插头卡滞、插不到位的问题。机身背部的摄像头、心跳传感器以及闪光灯区域，做了一体式的大尺寸沉孔开孔，孔位边缘做了0.3mm的凸起防护，当设备背部朝下放置时，镜头模组不会直接摩擦接触面，同时开孔尺寸完全覆盖三个元器件的工作区域，不会遮挡闪光灯补光范围、不会影响传感器的信号采集，扬声器位置没有做封闭遮挡，而是通过壳身与机身的装配间隙预留出声通道，不会造成播放音质的闷堵问题。

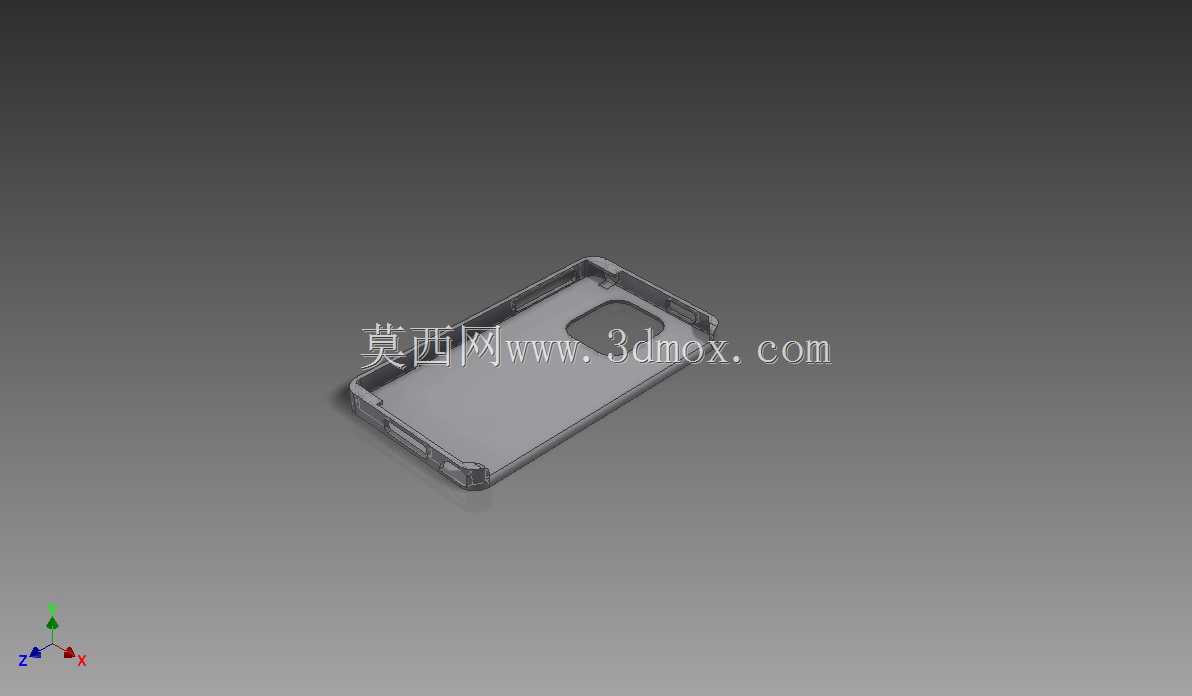

　　外形尺寸上，壳身装配后的整体外轮廓尺寸控制在对应机型裸机尺寸的基础上单边增加1.2mm的壁厚，整体厚度仅比裸机增加1.1mm左右，不会让设备握持时显得过于厚重，壳身边缘做了圆弧过渡处理，贴合手掌握持时的曲面弧度，长时间握持不会产生硌手的不适感。内壁做了微凹的贴合结构，和机身背部的曲面弧度完全匹配，装配后不会出现松动晃荡的问题，壳身与机身之间预留了0.1mm的装配间隙，既方便用户拆装，又不会因为间隙过大导致进灰磨损机身后盖。

　　这类3D打印成型的保护壳，在原型验证阶段可以快速迭代结构细节，比如调整侧边挡边的高度、开孔的位置公差，不需要开模就能验证实际装配效果，适合小批量定制或者个性化改装场景使用。设计时也考虑了不同打印工艺的成型公差，所有壁厚都控制在1.2mm以上，避免FDM打印时出现壁厚不足的结构脆弱问题，边角位置都做了R0.5以上的圆角处理，减少打印过程中的应力集中，避免成型后出现边角开裂的问题。日常使用场景中，这款保护壳可以应对日常手持滑落、桌面磕碰、口袋内与钥匙等硬物摩擦的常见损伤场景，在不增加过多机身重量与厚度的前提下，给设备提供足够的防护能力，同时完全保留设备本身的所有功能操作体验，不会因为加装保护壳影响原有设备的使用便捷性。
