多孔轮毂橡胶胎面行走轮结构

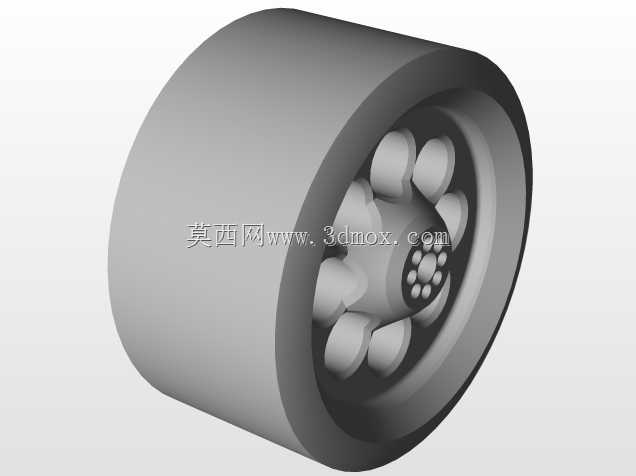

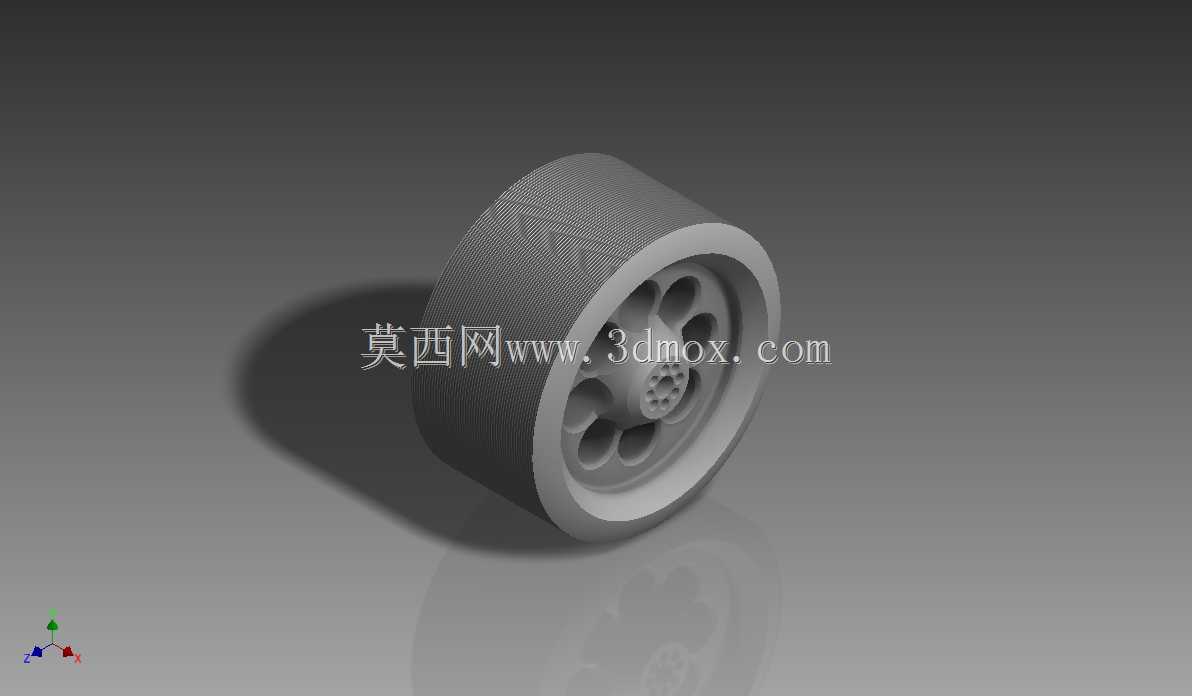

　　该轮体结构面向轻型移动装备、实验小车、教具平台以及低速承载装置的行走系统设计，核心由外侧橡胶胎面、轮辋、辐板和中心安装区域组成。模型在表达上保留了轮胎与轮毂之间的装配关系，胎面外圆采用连续包覆形式，用于接触地面并传递牵引力、制动力以及侧向导向力；内侧金属或工程塑料轮辋承担径向支撑，将胎面受到的地面载荷传递至中心轴系。

　　从实际用途看，这类轮子并不追求高速车辆的复杂胎纹和动力学性能，而更关注低速工况下的承载、滚动、外观验证和安装匹配。它可以用于小型搬运车、展示模型车、机器人底盘、自动化导引小车、课程设计样机以及设备移动支撑部位。轮体在整机中的位置通常处于底盘下方，通过中心孔、轴承位或紧固件与车轴连接，工作时随轴转动或绕固定轴旋转。

　　外形上，胎面具有较宽的圆柱接触带，能够增加与地面的接触面积，降低局部接触应力。轮辋外侧设置环形挡边，可限制胎面轴向窜动，使橡胶层在受压变形后仍保持在设计边界内。轮毂部分采用多孔辐板结构，多个近似圆形或异形开孔沿周向分布，在视觉上减轻轮体重量，在工程逻辑上也对应减少材料体积、降低转动惯量的设计方向。对于低速轻型轮，辐板开孔需要兼顾刚度与成型工艺，孔边不宜形成尖锐应力集中，相邻孔之间应保留足够筋宽，以承受启动、制动和偏载时产生的交变载荷。

　　设计思路上，轮体首先要确定外径、胎面宽度和中心安装尺寸。外径影响整机离地高度、行走速度和越障能力；胎面宽度影响接地压力与稳定性；中心孔或轴座尺寸则决定与轴、轴承、联轴器的配合关系。若用于真实设备，还需明确轮体承载方式：是通过轮毂孔直接套在轴上，还是借助轴承实现回转；是单轮悬臂安装，还是双支点支撑。安装边界方面，轮体两侧需要预留轴端、挡圈、轴承座或锁紧螺母空间，胎面外侧不得与车架、支腿、护板发生干涉，转向工况下还应校核轮缘与底盘构件的最小间隙。

　　胎面部分的建模重点在外圆轮廓、侧壁过渡和与轮辋的贴合面。真实橡胶轮胎在承载时会产生接触压扁，模型中虽然以刚性三维形态呈现，但结构设计应考虑橡胶层厚度、轮辋直径和胎圈约束。胎面过薄会削弱缓冲能力，过厚则增加变形和滚动阻力；轮辋直径过小会使胎体弯曲半径增大，轮辋直径过大则会降低橡胶层的吸振空间。对于仅作外观或结构验证的模型，胎面可采用简化光面；若进入详细设计，可进一步加入纵向花纹、排水槽、防滑纹理或胎侧标识区域。

　　轮毂辐板的受力路径较为明确，地面反力经胎面传到轮辋，再由轮辋通过环形基体和辐板传向中心轮毂。多孔结构虽然有利于轻量化，但开孔会切断部分材料连续路径，因此辐板与外圈、中心毂体之间应设置圆滑过渡，避免在冲击载荷下出现裂纹源。中心安装区通常需要较高的同轴度和端面垂直度，若与轴承配合，应规定合适的配合公差；若采用螺栓连接，则需在节圆上布置安装孔，并校核螺栓空间与扳手操作边界。

　　在设备选型和三维建模实践中，该类轮体还需要与使用场景结合判断。室内平整地面可选用较硬胎面以降低滚动阻力，粗糙地面则需要较厚弹性层来缓冲振动；需要静音的场合可增大橡胶包覆比例，需要精确定位的场合则应控制胎面圆度和轮毂同轴度。整体模型把轮胎、轮辋、辐板孔和中心毂体整合在同一轮形结构中，适合用于行走机构布局检查、轮腔空间校核、外观方案展示以及轻型移动设备的轮系原理验证。
