家用手动牙膏挤压器结构设计

　　该挤压器的设计出发点，是日常洗漱场景中长期存在的一个细小但高频的操作痛点：软管类牙膏在使用到后半段时，管内残余膏体分散、推送阻力变大，使用者往往需要双手配合，一边捋压软管一边控制牙刷承接位置，既容易造成膏体挤出量不稳定，也会在管尾残留较多无法顺利推出的膏料。针对这一问题，方案没有采用常见的平面卷压或简单滑片结构，而是将软管夹持、滚轮推送、扭转输入和机架导向整合为一个小型台式器具，使牙膏管在作业过程中保持固定姿态，使用者单手旋转手柄即可完成定量挤出，另一只手可以同时持握牙刷，操作流程更符合洗漱台面的真实使用节奏。

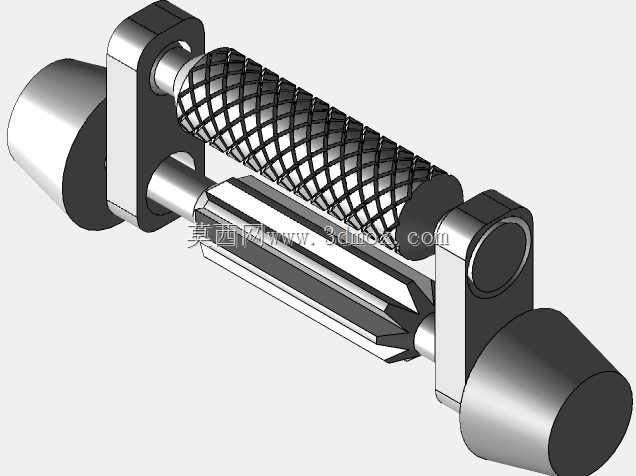

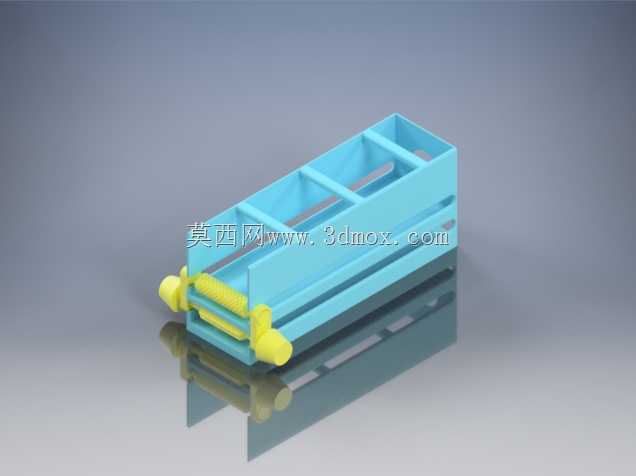

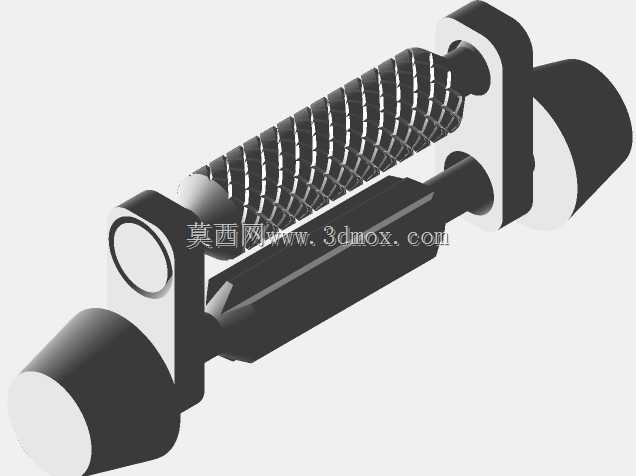

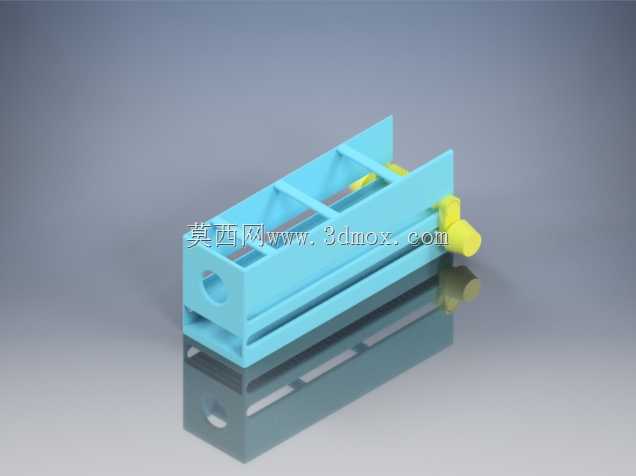

　　从机构组成来看，主体框架采用长槽式壳体结构，上部设置连续的软管容纳腔和侧向限位挡边，能够把标准规格的牙膏管沿长度方向约束在槽内，避免挤推过程中软管拱起、偏斜或随滚轮一起转动。框架内部布置滚压通道，滚轮沿软管表面逐步推进，通过连续线接触将膏体由管尾向管口方向压送。相比单点挤压，滚轮压送的接触区更稳定，压力分布相对均匀，能够减少局部折痕和软管反复变形造成的回弹。端部手柄与传动件相连，旋转动作经连接结构传递到滚轮或卷压位置，使输入力矩转化为沿软管方向的推进力。手柄旁设置黄色旋钮类零件，用于辅助定位、锁紧或调节端部位置，保证装管和取管时操作明确。

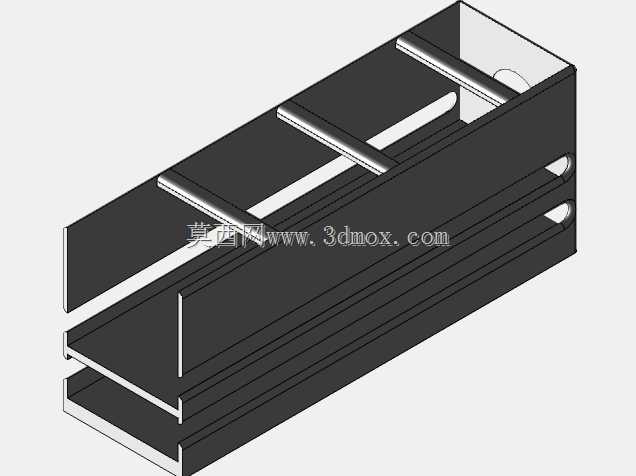

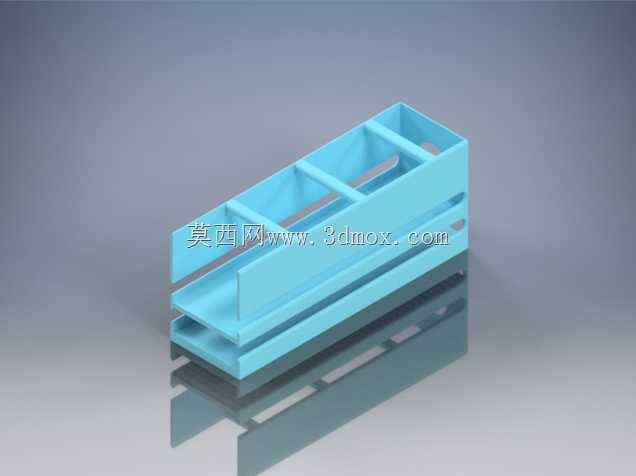

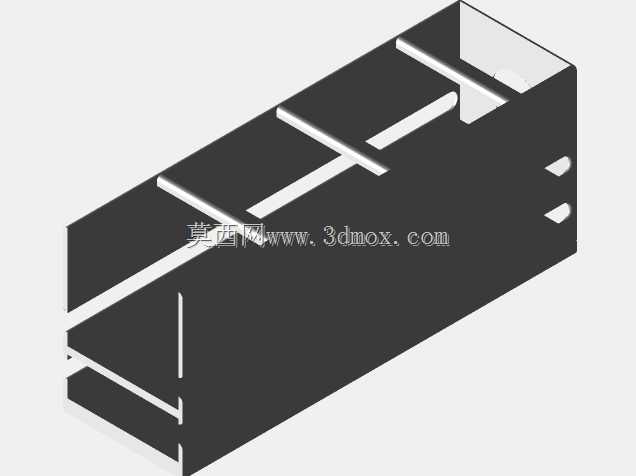

　　结构设计上，壳体外侧的镂空肋板并非单纯造型处理，而是兼顾刚度与轻量化的工程选择。挤压器工作时，手部输入扭矩会在框架两侧形成弯曲和扭转载荷，若采用完整封闭厚壁壳体，虽然强度容易满足，但材料消耗增加，打印或成型后的冷却收缩也更明显。通过在侧壁设置规则矩形开窗并保留纵向加强肋，框架在受力方向上仍有连续承载路径，同时减少实体截面面积，降低自重。底部的分层轮廓和支脚结构使器具放置在洗手台、浴室柜或置物架上时具有足够接触面积，工作时不易滑移。整体外形呈长条盒状，长度方向与牙膏管轴线一致，宽度方向只需容纳滚轮和侧壁厚度，高度方向则预留手柄回转空间，因此在台面上占用面积较小，适合靠近漱口杯和牙刷架布置。

　　在实际使用流程中，先将牙膏管放入上部槽道，使管体被侧向挡边定位，管口朝向挤出端；随后通过端部夹持或卷绕结构固定管尾，旋转手柄带动滚轮压过软管。随着滚轮前进，软管内部膏体被连续推向出口，使用者可根据旋转角度控制挤出量。由于管体在槽内不能自由移动，挤压力主要由机架承受，不需要使用者另一只手牵拉软管。该思路尤其适合儿童、老年人或手部动作协调性有限的使用者，也适合酒店、宿舍、家庭卫生间等需要减少操作步骤的场景。对于牙膏、洁面乳、药膏、软管酱料等类似软包装物料，只要管径和软管长度在槽体允许范围内，机构原理同样具有参考价值。

　　建模时需要重点处理几处装配关系。其一是滚轮与槽道底面的间隙，间隙过小会增大旋转阻力并可能夹伤软管壁，间隙过大则压送不彻底，容易在管内留下膏体；设计中应根据软管壁厚、充料状态和材料弹性确定压缩量。其二是手柄轴线与滚轮运动路径的对应关系，传动件需要保证转动顺畅，不能因侧壁焊接或打印层纹造成偏心卡滞。其三是软管装取空间，上部开口既要方便放入管体，又不能过宽导致工作时管体跳出。其四是台面边界，底部支撑面应尽量外展，手柄旋转半径不得与墙面、杯架或台盆边缘发生干涉。若用于三维打印验证，壳体肋条、滚轮接触面和手柄连接位应关注层间受力方向，承受扭矩的部位可通过增加局部壁厚、圆角过渡或改变成型方向来提高可靠性。

　　该作品的价值不在于复杂传动，而在于把一个日常动作拆解为定位、夹持、滚压和输出四个稳定环节，并用紧凑机架完成集成。结构中没有复杂电控元件，维护点少，清洗时可重点处理槽道和滚轮接触区；外观上的蓝色框架与黄色操作件形成明显功能区分，使用者能够快速识别旋转输入部位。对于结构设计人员而言，该模型可作为小型手动送料、软管挤压、台式辅助器具的参考案例，尤其适合用来验证薄壁壳体加强、滚轮压送轨迹、人机操作姿态以及台置产品边界布局之间的平衡关系。
