手动压床配套直齿齿条传动构件

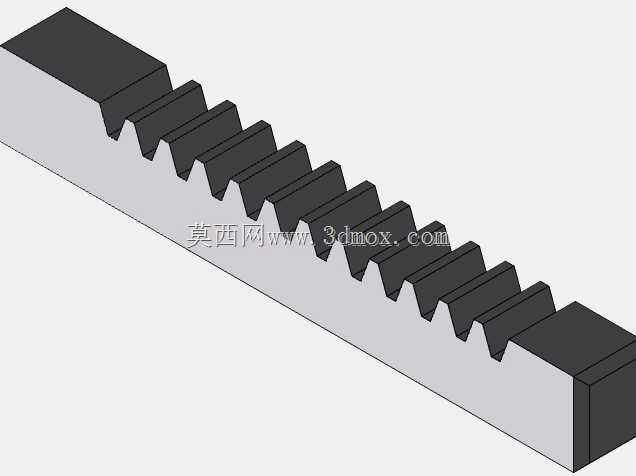

　　该构件为手动 Arbor Press 压装设备中的直线传动齿条，属于将手轮或齿轮旋转输入转化为压头直线进给的核心啮合零件。齿条本体采用等截面长条钢制基体，单侧连续加工出标准直齿齿形，齿距沿全长均匀分布，齿顶、齿根过渡清晰，两端保留无齿安装夹持段，用于在压床立柱导向槽内完成轴向定位与滑动约束。

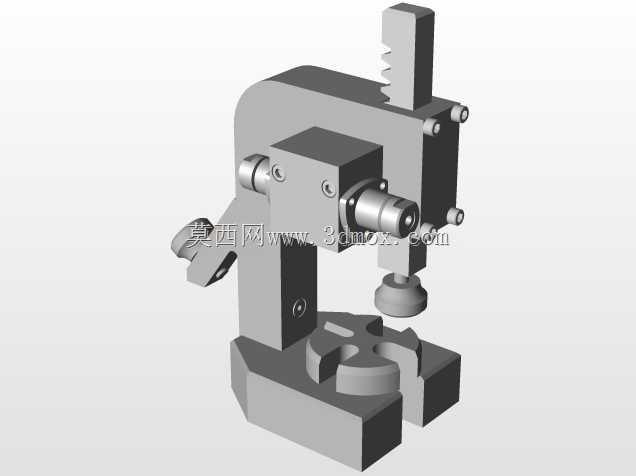

　　从实际压装工况看，这类齿条常见于小型台式手扳压床、车间维修工位压入轴承、衬套、销钉，以及轻载铆接、校直、拆卸作业。操作者通过小齿轮带动齿条上下移动，齿条下端连接压头，将手轮扭矩放大为轴向压力；因齿面为逐齿啮合，进给量可按齿距进行离散控制，停止位置依靠齿形自锁与导向摩擦保持，适合短行程、低速、高频次的人工压装场景。

　　结构设计上，齿条背部为平直支承面，与压床框架内的导向块形成面接触，可承受压装反力并限制侧向摆动；齿面位于受力中线上，使啮合力尽量沿压头轴线传递，减少附加弯矩。两端实体段一方面作为行程极限缓冲区域，避免齿轮脱出齿区，另一方面可加工安装孔、台阶或卡槽，用于连接压头、限位螺母及回程附件。齿形参数需与配对小齿轮一致，模数、压力角、齿宽和齿顶高按标准直齿圆柱齿轮啮合关系确定，保证连续传动时重合度稳定。

　　建模时先建立长条基体，再按齿廓规律阵列单齿，齿根处保留圆角或自然过渡，避免应力集中；导向面、齿顶面和端面分别设定明确的尺寸基准，便于在装配中与齿轮、滑块、机架对齐。外形边界方面，齿条总长由压床有效行程、齿轮啮合余量及端部夹持长度共同决定；宽度和厚度需满足压装载荷下的弯曲刚度，齿宽则与配对齿轮齿宽协调，通常略窄或等宽，以补偿装配偏差。安装时应保证齿条齿向与齿轮轴线垂直，啮合侧隙适中，背部导向面贴合可靠，并在齿面施加润滑脂以降低磨损。

　　在维护与选型中，该类齿条重点关注齿面磨损、压痕、导向面拉伤及端部连接松动。轻载手动压床可不采用复杂密封，但需防止铁屑进入齿区；若用于频繁压装，可通过提高齿面硬度、增加导向长度或加宽齿宽来提升寿命。三维设计阶段应同步检查齿轮全行程啮合、齿条不与机架干涉、压头极限位置不超出齿区，并校核齿条在最大压力下的弯曲变形与齿根强度，从而保证压床动作平稳、定位可靠。
