M84眩晕震撼弹外观结构三维数模

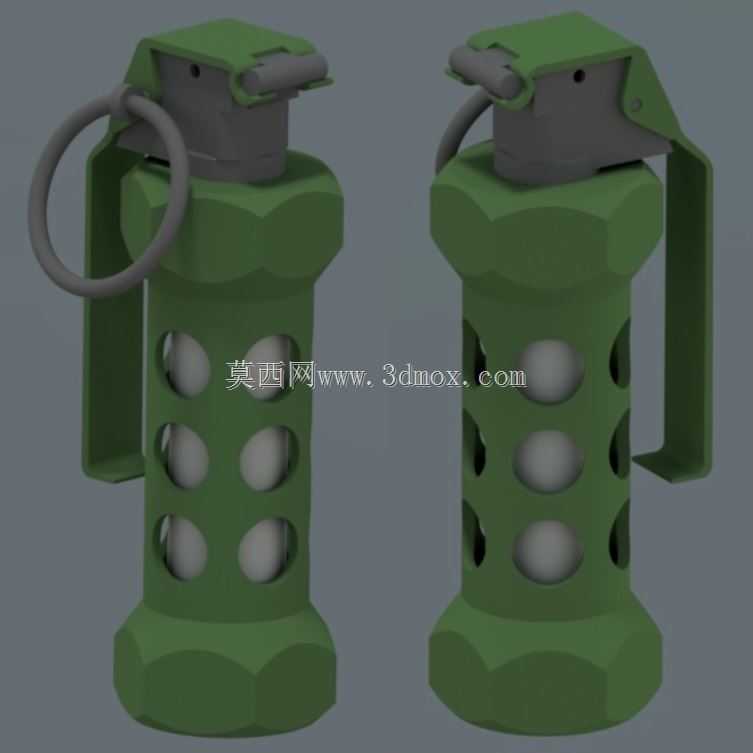

　　该三维数模围绕M84型眩晕震撼弹的外观与装配关系进行还原，重点表现圆柱形弹体、上下端盖、保险握片、保险销、拉环以及侧面镂空区域的结构形态。模型在建模时采用实体与特征组合的方式，将弹体外壳、顶部发火机构座、保险杆、环形拉环和底部封盖分别建立，便于在后续设计评审、教学演示或装备外观研究中单独查看各部件的相对位置。

　　从实际使用场景看，这类非致命战术器材主要用于近距离突入、房间清理、人员控制和训练演练等场合，核心作用是在短时间内产生强烈声光刺激，使现场人员出现短暂眩晕、失向和反应迟缓，为处置人员争取行动窗口。由于其定位并非依靠破片造成杀伤，外形设计更强调握持、携行、保险可靠和操作动作明确。数模中可见弹体周向分布的多组开孔，这些区域在真实产品中与能量释放、声响传播和闪光泄放有关，同时也形成了M84外观上非常容易识别的特征。

　　结构设计上，弹体主体采用近似圆柱的立式布局，上部直径略有过渡，顶部为发火与保险机构安装区域。保险握片沿弹体侧上方延伸，平时通过保险销固定，保险销端部连接圆环，便于手指穿入完成拔除动作。该动作路径在三维模型中需要重点检查：拉环平面、销钉轴线、握片压紧面和顶部座体之间不能发生干涉，握持时手指活动空间也应符合人体操作习惯。模型将拉环做成独立回转类零件，并通过销孔轴线与保险销配合，能够直观呈现拔出保险销后握片释放的机械逻辑。

　　外形尺寸方面，M84属于单手可握持的小型战术器材，整体高度控制在手掌能够稳定包覆的范围内，弹体直径适合拇指与四指合围。上部机构略宽于主体，保险握片向外形成一定悬臂距离，既保证释放后能够迅速弹开，也避免贴紧弹体导致运动受阻。底部端盖采用多边形外缘造型，既增加放置时的辨识度，也能在竖直摆放时提供较稳定的支撑面。侧面镂空窗口沿圆周分层排列，建模时需要保证孔位间距均匀、壁厚一致，并与内部腔体保持合理边界，避免外观开孔与外壳实体发生特征冲突。

　　在三维建模处理上，圆柱主体适合通过旋转特征生成基础轮廓，再利用阵列切除完成周向孔位；上下端的多边形倒角和棱面可通过拉伸、切除与圆角组合实现。顶部发火机构座形状较复杂，包含斜面、压边、销孔和握片贴合面，适合拆分为多个实体后进行装配约束。保险握片属于细长钣金感零件，建模时应控制折弯半径和板厚，使其在贴覆顶部座体时保持连续接触；拉环则需关注圆环直径、截面粗细以及与销端的连接位置。

　　安装边界方面，该模型不涉及真实功能机构的内部装药、点火或爆轰结构，外观数模主要用于表达外部装配关系。若用于展陈、教学或3D打印样件，应重点校核保险销与孔位的间隙、握片转动角度、拉环与弹体之间的最小距离，以及打印后薄壁区域的强度。侧面开孔边缘、顶部压杆和保险握片属于细小薄弱部位，在实体输出时可适当增加圆角或支撑结构，以避免样件断裂。整体数模强调外形识别、部件装配和操作空间表达，可为非致命装备外观研究、战术道具设计、机械结构教学以及三维建模训练提供清晰参考。
