影视道具风格紧凑型冲锋枪外观结构

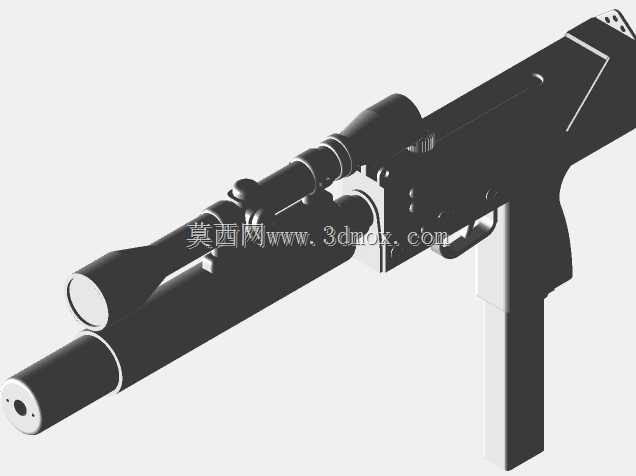

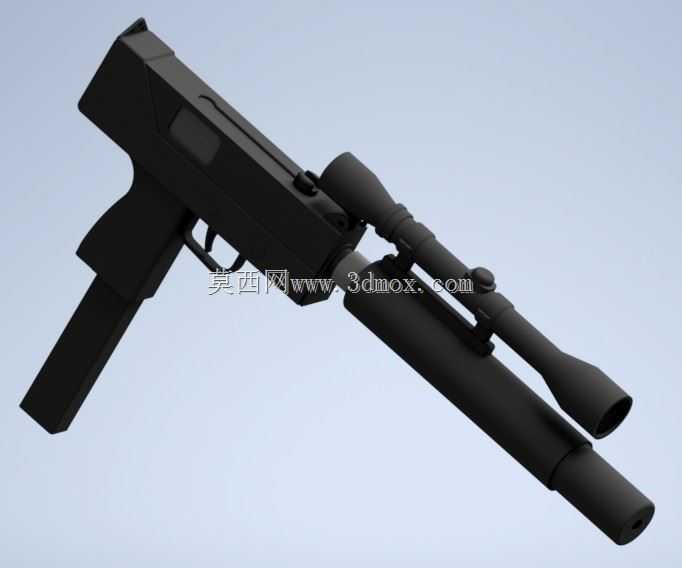

　　该结构以影视道具和外观展示为主要应用方向，整体围绕紧凑型冲锋枪的视觉比例、握持姿态和附件布置进行建模。作品并不面向真实发射机构设计，而是强调外形还原、装配关系和展示效果，适合用于三维场景陈列、游戏道具参考、打印样件验证以及机械结构教学中的外观件拆解分析。模型主体由机匣、握把、弹匣、扳机护圈、枪管段、消音筒和光学瞄准镜组成，各部件之间保留了明确的分件边界，便于在后续工作中按材料、颜色或加工方式进行拆分。

　　从外形尺寸与安装边界看，整枪采用短机匣与前置长筒附件的组合，视觉重心位于机匣前部。机匣轮廓以直线和小角度斜面为主，侧面保留较大的平整区域，适合贴图、刻线或标识布置；顶部沿枪管方向设置瞄准镜安装面，镜体通过环座与机匣形成连续轴线，镜身前后直径变化明显，物镜端尺寸较大，目镜端相对收敛。消音筒沿枪管轴线向前延伸，末端略大于连接段，形成层级化的圆柱轮廓。该长筒附件在展示状态下会显著增加前方长度，因此在场景摆放或打印平台布置时，需要优先校核整机对角线尺寸，避免与支撑结构、平台边缘或相邻道具发生干涉。

　　握持区域采用手枪式握把，握把向后下方倾斜，角度服务于单手或双手持握的视觉姿态。握把与机匣交界处通过过渡块连接，既保证外观连续，也为分件装配提供定位面。弹匣从握把下方插入，外形为细长盒体，表面以平直棱线为主，和机匣的硬朗风格保持一致。扳机位于护圈内部，护圈轮廓简洁，围绕手指活动区域形成封闭边界；在道具样件制作中，该区域不需要考虑真实击发行程，但应保留足够壁厚，防止薄壁件在搬运或展示时断裂。

　　设计思路上，模型把“桶孔贯穿”作为核心结构特征处理。沿枪管和消音筒方向保留连续中心通道，可在样件制作时穿入一根杆状支撑件，使细长的前段在打印、涂装或陈列过程中获得更高刚性。这个处理对长悬臂结构尤其重要：消音筒和瞄准镜均向前伸出，若仅靠外观薄壁连接，横向受力时容易在机匣前端形成应力集中。加入中心杆后，支撑路径从筒件内部穿过，能够把前段载荷传递回机匣区域，减少悬伸端下垂或接缝开裂的风险。对于三维建模人员而言，这一思路也提示在拆分STL或装配体时，应把中心孔、杆径和端部限位面统一约束，避免各段同轴度偏差造成装配困难。

　　机匣后部与上部的块面较为集中，承担主要视觉重量。侧面开槽、按键位和销钉位以简化形式表达，重点在于维持比例关系，而非还原真实武器内部机构。前部附件则通过圆柱、锥段和环槽组合出层次：消音筒表面可设置分段环带，瞄准镜环座应与机匣顶面贴合，调节旋钮位置保持在镜身上方或侧方，便于从多个观察角度识别。弹匣、握把和扳机护圈构成下方轮廓，三者在投影上相互靠近，建模时需要检查握持区与弹匣之间的间隙，避免外观上出现手指区域被零件侵占的问题。

　　在实际制作层面，该类外观道具更关注壁厚、分模线和后处理便利性。机匣大面积平面可采用较均匀壁厚，棱角处适当增加圆角或加强过渡；细长消音筒建议分段输出，每段保留止口配合，既降低打印变形，也方便内部穿杆。瞄准镜属于细长附件，镜环与镜身之间应设置足够包络面，若作为独立样件，可在环座底部增加定位凸台，与机匣顶部槽位配合。弹匣与握把的接缝宜放在不易观察的侧面或底面，保证主视方向完整。

　　从设备用途看，该结构不承担真实机械功能，其价值在于提供可信的枪械外观比例和附件装配逻辑。结构工程师在处理类似道具时，应把安全边界和展示需求放在首位：所有运动件可做固化或限位处理，枪管通道保持为外观孔，不引导真实发射结构设计。装配校核时重点关注三段轴线：一是枪管与消音筒的中心轴线，二是瞄准镜光学轴线，三是内部支撑杆轴线。理想状态下，三条轴线在水平方向保持平行或重合，端部台阶、环座和机匣连接面围绕该轴线布置，这样整机外观才会稳定、协调，并便于后续缩放、陈列和快速样件制作。
