CA6140机床用小型导向滑轮结构

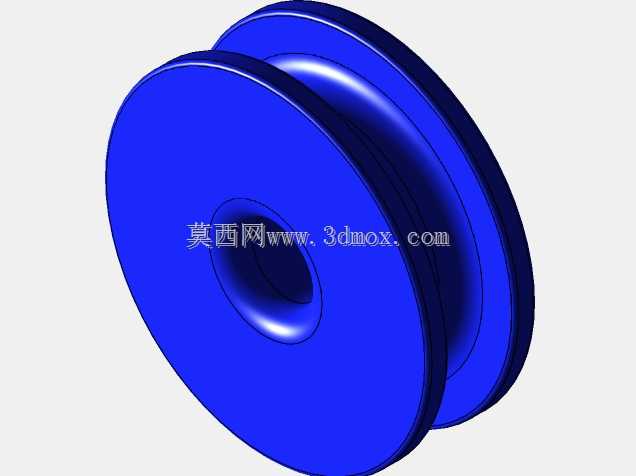

　　在普通车床CA6140的溜板箱传动、配重提拉以及辅助管线导向布局中，这类小型双轮缘滑轮是极易被忽略但直接影响设备运行平顺性的基础零件，不少设备改造、老旧机床维修场景里，维修人员常因原厂配件采购周期长、匹配度差，需要自行测绘建模加工适配的滑轮结构。这款滑轮采用单轮体双轮缘的经典结构，轮槽截面为圆弧过渡的凹形设计，轮槽的曲率半径适配直径6-12mm的钢丝绳、尼龙牵引绳或者柔性传动带，轮缘的凸起高度比槽底高出3.5mm，能够有效避免牵引绳在高速往复运动、负载波动时出现脱槽跳槽的问题，哪怕是设备运行过程中牵引绳出现小幅偏摆，轮缘的挡边也能将绳体约束在槽内，降低设备运行故障概率。从设计逻辑上看，这款滑轮的中心安装孔采用直孔配合键槽的固定方式，

　　孔的公差带选H7，能够和标准的光轴、台阶轴实现过渡配合，既保证转动时不会出现偏心晃动，也方便后期拆卸更换轴承或者轴套；轮体的辐板部分做了等厚设计，厚度为8mm，在保证轮体整体结构强度、承受额定径向负载不变形的前提下，尽可能减少了不必要的材料去除，降低了零件自身的转动惯量，牵引负载变化时不会因为轮体惯量过大出现绳体松垮、弹跳的问题。实际安装时，这款滑轮的轴向总宽度为32mm，最大外圆直径为120mm，安装时需要预留的径向空间不小于130mm，轴向安装间隙单侧留1-1.5mm即可，既不会因为间隙过小出现轮体和安装支架的摩擦卡滞，也不会因为间隙过大导致轮体轴向窜动过大加剧绳体磨损。不同于重型起重设备用的大直径滑轮，

　　这款小型滑轮的应用场景并不局限在机床内部，在小型自动化生产线的物料提拉工位、轻型起重吊架的导向端、实验室小型试验台的加载机构里都能适配，只要牵引负载不超过1.2kN，绳体直径在适配范围内，都可以直接选用该结构，不需要做额外的结构修改。建模过程中，轮槽的表面粗糙度要求控制在Ra1.6以内，加工时需要保证槽面的光滑度，减少绳体和轮槽之间的摩擦损耗，延长牵引绳的使用寿命；轮体的两个端面做了1mm的倒角处理，既去除了加工后的锐边毛刺，避免安装时划伤操作人员，也减少了应力集中，避免轮体在长期交变负载下出现端面开裂的问题。中心孔的两端同样做了倒角，方便安装时轴体顺利导入，也能避免孔口锐边刮伤轴的配合表面，破坏配合精度。

　　很多新手工程师在设计这类滑轮时，容易忽略轮槽和轮缘的过渡圆角，直接做直角衔接，实际使用时直角位置很容易因为应力集中出现崩边，尤其是采用铸铁或者尼龙材质加工时，直角位置的强度远低于圆角过渡结构，这款滑轮在轮槽和轮缘的衔接处做了R2的圆角过渡，既保证了绳体接触时的顺滑，也提升了轮体的结构强度。另外，这款滑轮的转动副设计可以根据使用场景灵活调整，低速轻载场景下可以直接在中心孔镶嵌铜套做滑动摩擦配合，维护时定期加注润滑脂即可；转速稍高、负载稍大的场景，可以在中心孔位置加装标准深沟球轴承，将滑动摩擦转为滚动摩擦，进一步降低转动阻力，减少磨损。从安装边界来看，滑轮的支架安装位需要和中心孔保持同轴，支架的两个支撑板平行度误差不能超过0.1mm，否则会导致轮体转动时出现偏斜，绳体长期单侧磨损，大幅缩短使用寿命；安装完成后需要手动转动轮体，确认全程无卡滞、无异常晃动，再穿入牵引绳调整张紧力，张紧力不宜过大，否则会加大轮体轴和轴承的径向负载，加剧磨损。在机床配重场景使用时，滑轮的安装位置要保证配重块上下运动的轨迹和滑轮槽的中心平面完全重合，避免配重块升降时出现偏摆，碰撞机床内部的其他零部件；在管线导向场景使用时，可以根据管线的弯曲半径调整滑轮的安装角度，保证管线弯曲段的曲率半径不小于管线允许的最小弯曲半径，避免管线折损。
