公制M36外六角螺栓配套螺母结构设计

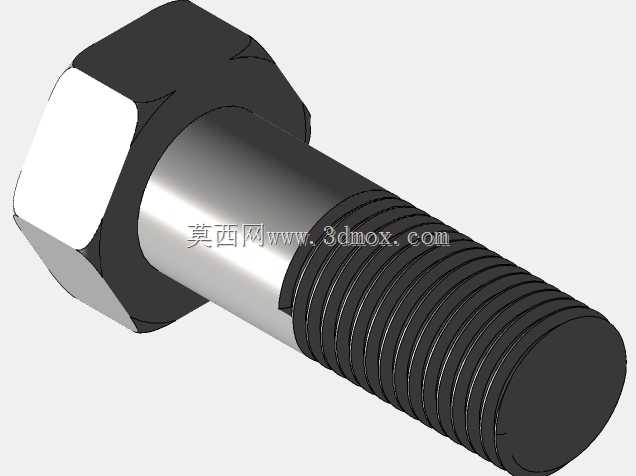

　　在重型机械装配、钢结构节点连接、大型机床床身拼装这类需要大预紧力的工程场景里，M36规格的公制螺栓螺母副是应用占比极高的紧固元件，这类大规格紧固件的连接可靠性直接决定整套设备运行过程中的结构稳定性，一旦出现螺纹滑牙、预紧力不足导致的连接松动，极有可能引发设备振动超标、结构件错位甚至重大安全事故，因此在三维建模阶段还原其真实结构细节，对后续的装配干涉检查、连接强度校核、装配工艺模拟都有非常实际的工程价值。这款螺栓采用标准外六角头部设计，头部的对边尺寸、对角尺寸、头部厚度均严格遵循公制紧固件的通用设计规范，建模过程中特意还原了六角头部与杆部过渡位置的圆角结构，这个细节在很多简化模型里经常被忽略，

　　但实际工程里这个过渡圆角是降低头部与杆部连接位置应力集中的关键结构，当螺栓承受轴向预紧力加上横向交变载荷的时候，过渡圆角位置是应力集中系数最高的区域，如果建模时直接做直角过渡，后续做有限元强度校核的时候会出现应力计算值严重失真的问题，无法反映真实的受力状态。杆部采用半螺纹设计，光杆段的直径略大于螺纹大径，装配时光杆段与被连接件的安装孔形成间隙配合定位，既可以保证螺栓穿装过程中的同轴度，也能在承受横向剪切载荷的时候，让光杆段承担部分剪切力，避免螺纹牙直接承受剪切作用而发生崩牙失效。螺纹段采用公制粗牙螺纹设计，牙型角60度，建模时还原了真实的螺纹牙型轮廓，包括牙顶的微小圆角、牙底的圆弧过渡，而不是采用贴图或者简化的螺旋线示意，

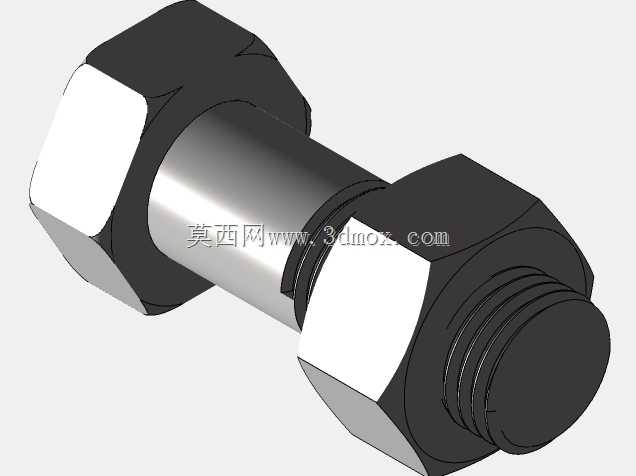

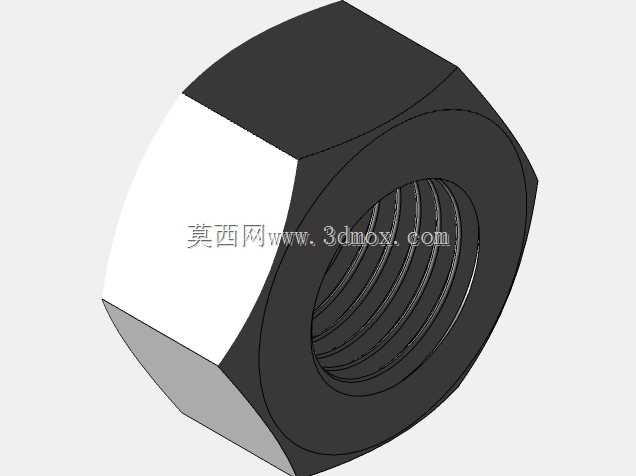

　　这样的模型在做虚拟装配的时候，可以真实模拟螺母拧入过程中的行程匹配，也能为后续的螺纹连接受力分析提供准确的几何基础。配套的螺母采用标准六角厚螺母设计，厚度尺寸匹配M36规格螺栓的预紧力承载要求，螺母的端面与螺纹孔的垂直度严格控制在紧固件公差允许的范围内，保证拧紧过程中螺母端面与被连接件表面均匀贴合，避免出现偏载导致的预紧力损失。从安装边界来看，这款螺栓的穿装孔需要按照M36螺栓的装配要求预留足够的间隙，六角头部的拧紧空间需要匹配对应规格套筒的操作尺寸，避免装配时出现套筒与周边结构干涉的问题；螺纹段的有效旋合长度需要满足大规格紧固件的连接要求，保证至少有足够的螺纹牙承担载荷，避免螺纹牙受力过大发生剪切失效。在实际设备应用中，

　　这类M36螺栓螺母副常被用于机床床身与底座的连接、重型减速机的壳体拼接、大型钢结构支架的节点固定，建模时还原的所有结构细节，都能帮助结构工程师在设计阶段提前排查装配干涉问题，校核连接位置的空间是否满足拧紧工具的操作要求，也能为后续的维护拆装预留足够的操作空间，避免出现设备装配完成后部分螺栓无法拧紧、后期维护无法拆卸的问题。不同于小规格紧固件的简化建模逻辑，大规格螺栓的建模需要格外关注各个受力位置的结构细节，比如头部的承压面平整度、螺纹首尾的收尾结构、光杆与螺纹段的过渡退刀槽，这些细节虽然在外观展示时不容易被注意到，但在实际工程应用中都是直接影响连接可靠性的关键要素，退刀槽的尺寸如果设计不合理，会在螺纹末端形成应力集中点，在交变载荷作用下容易在退刀槽位置发生疲劳断裂；螺纹收尾的结构如果处理不当，会导致螺母拧到螺纹末端时出现卡滞，甚至损伤螺纹牙型。
