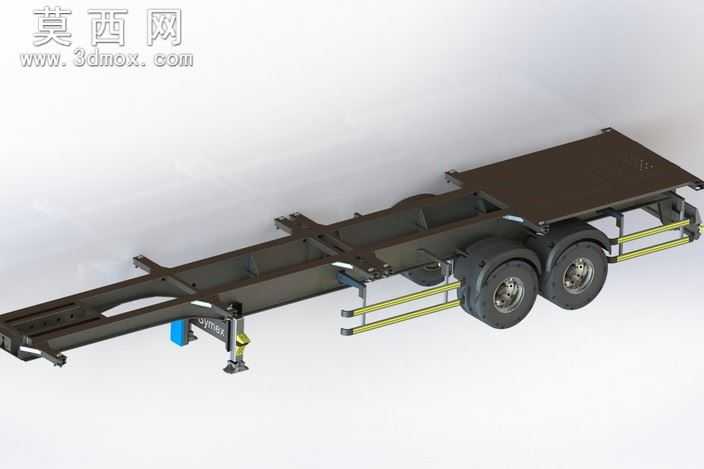

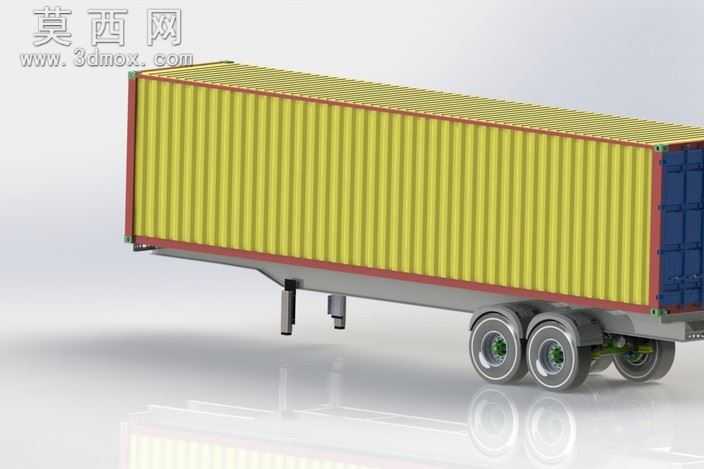

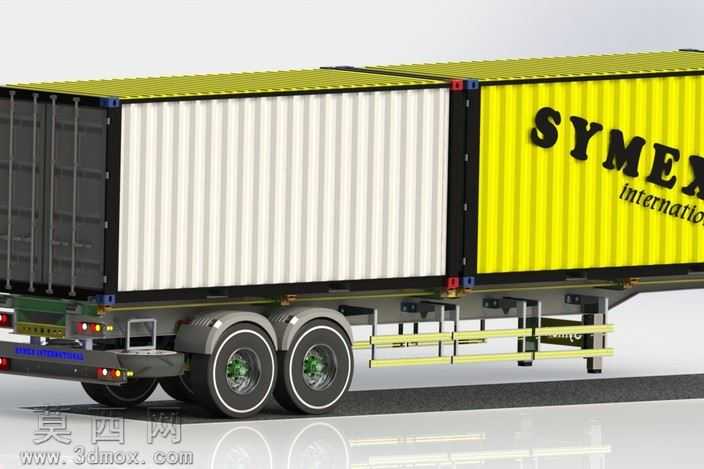

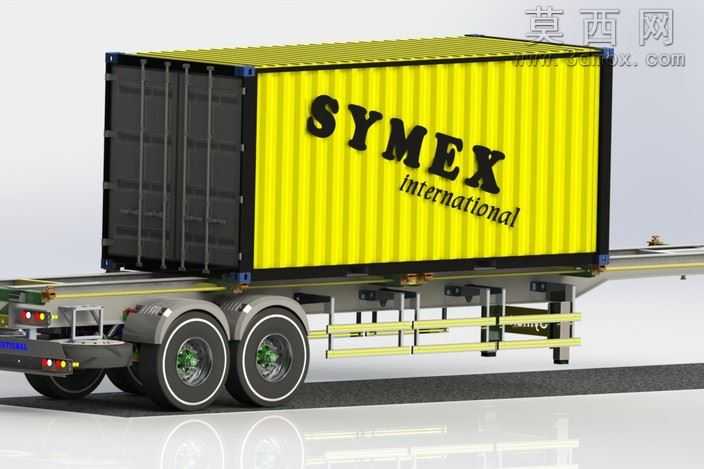

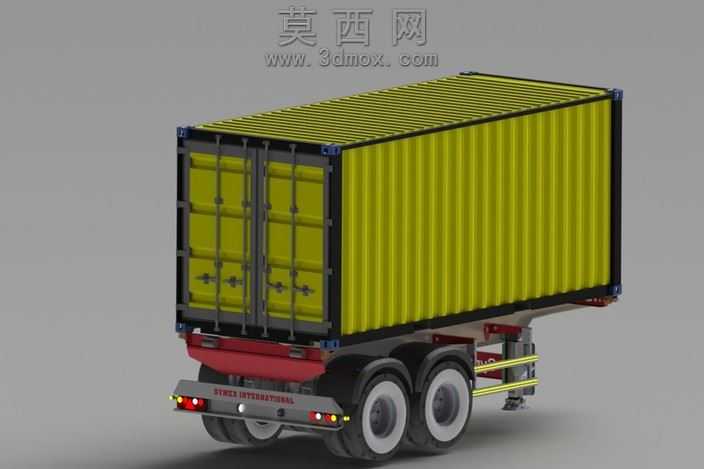

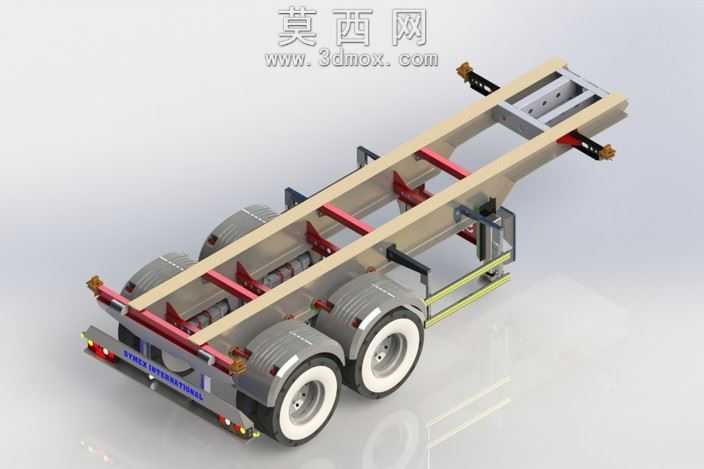

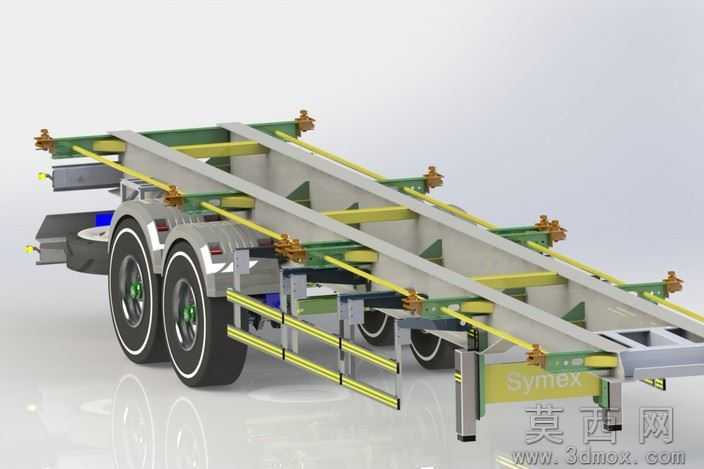

双轴集装箱运输半挂车底盘结构模型

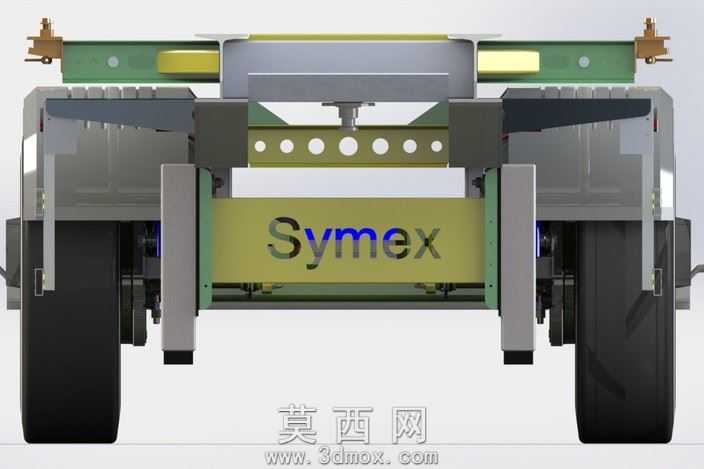

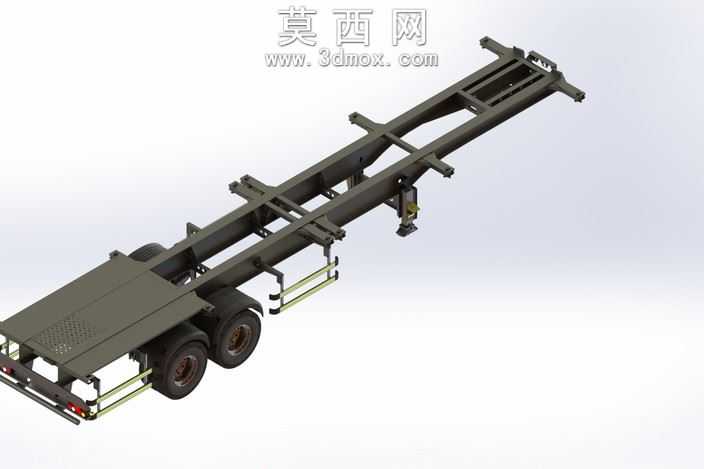

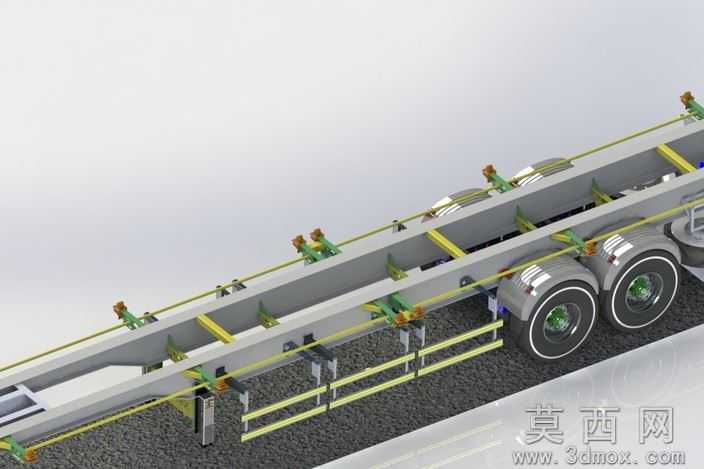

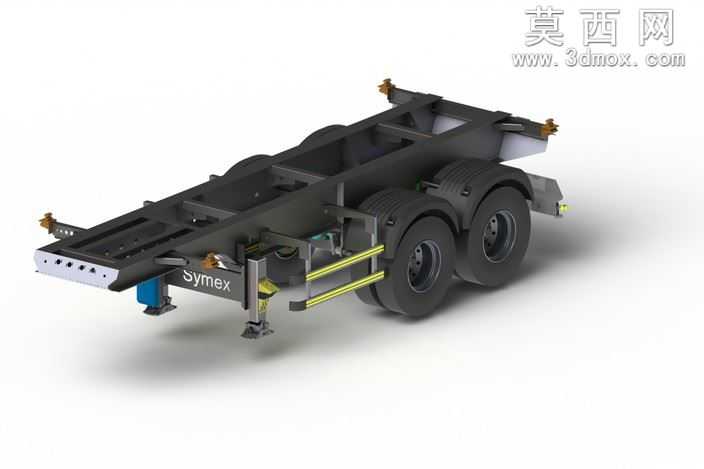

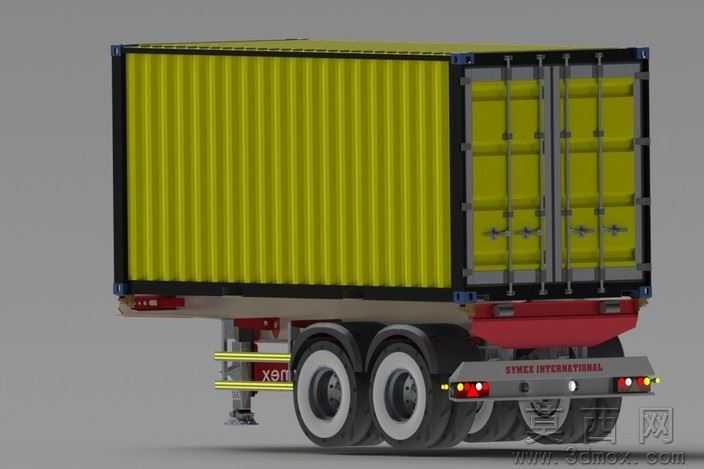

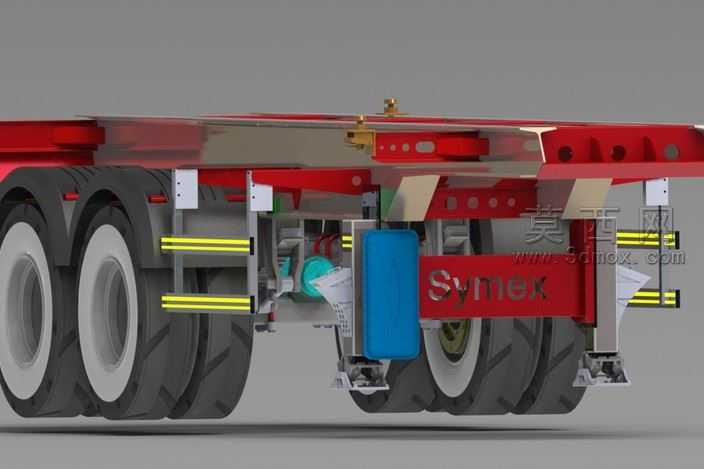

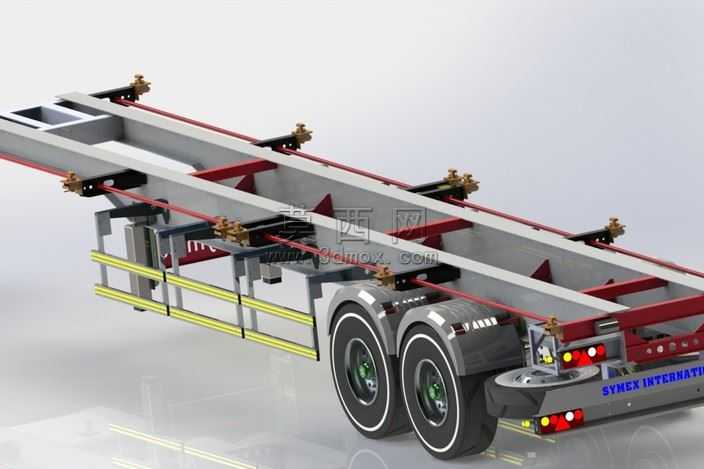

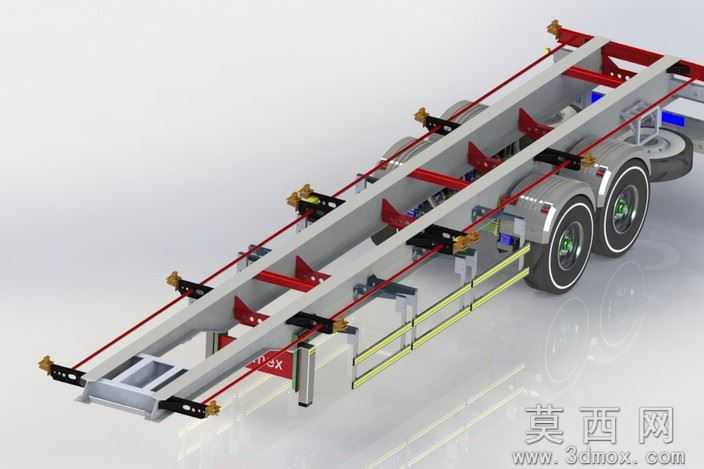

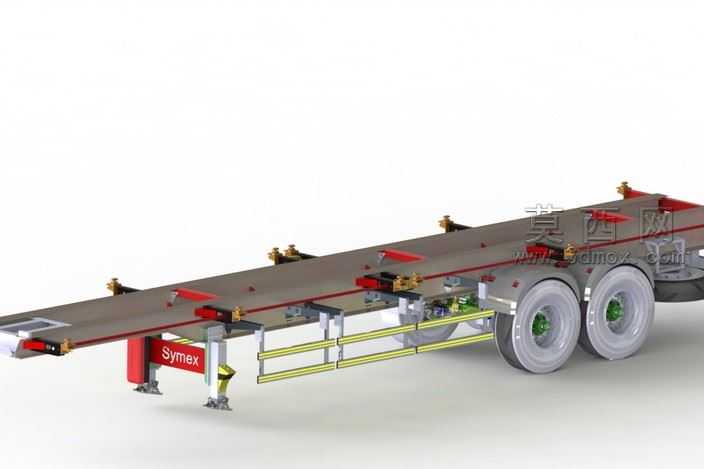

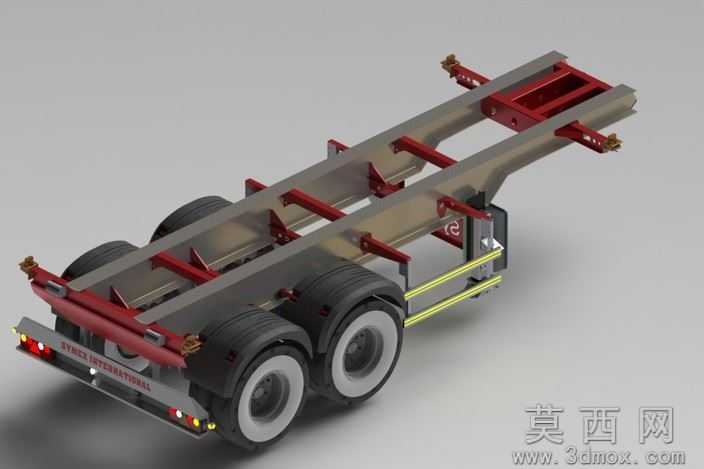

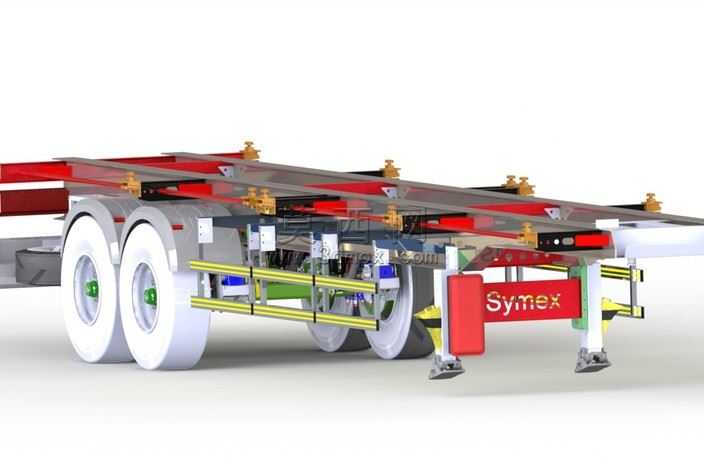

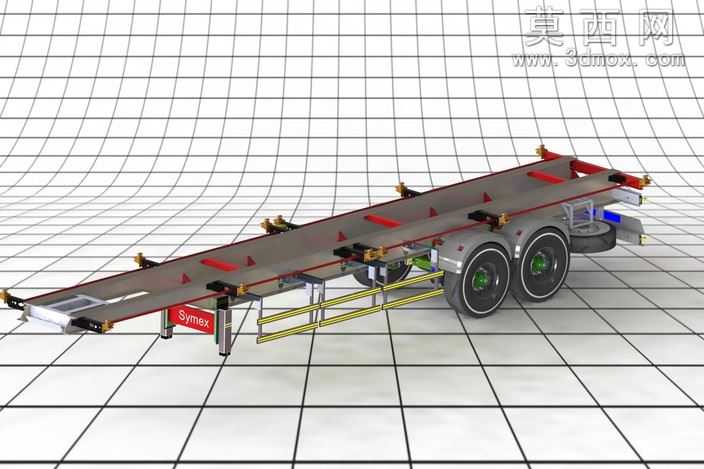

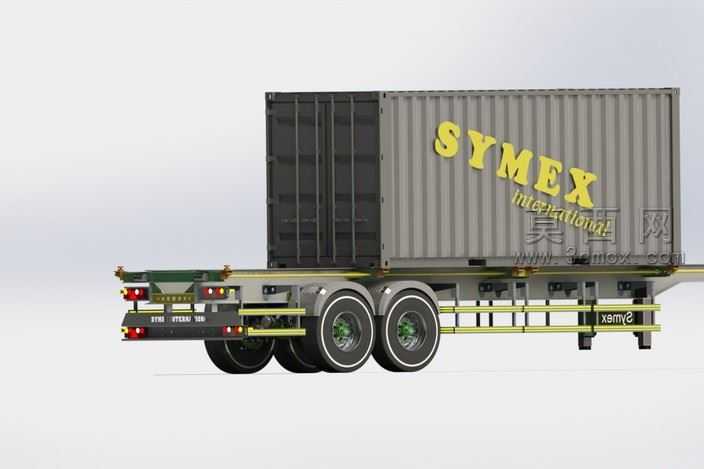

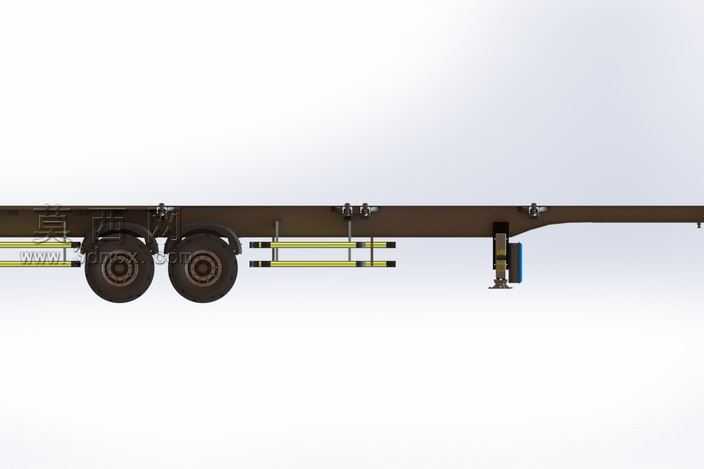

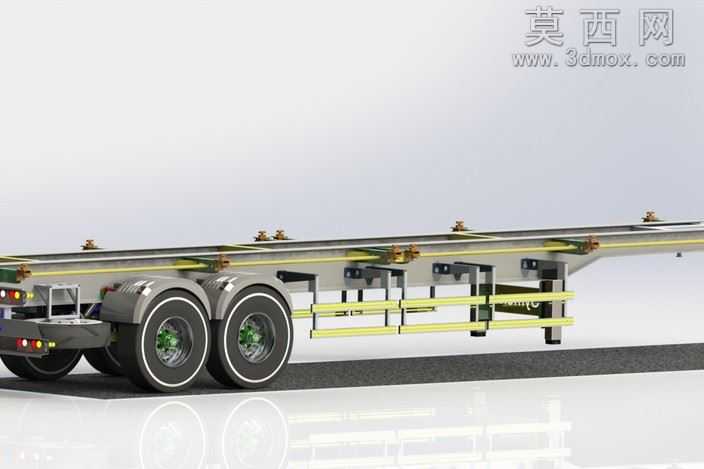

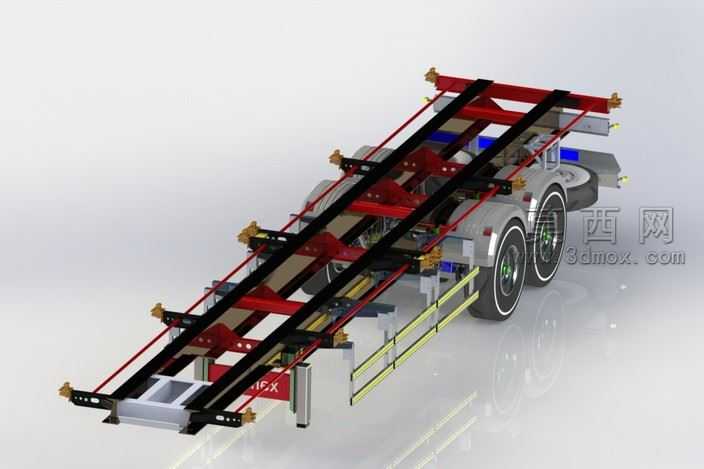

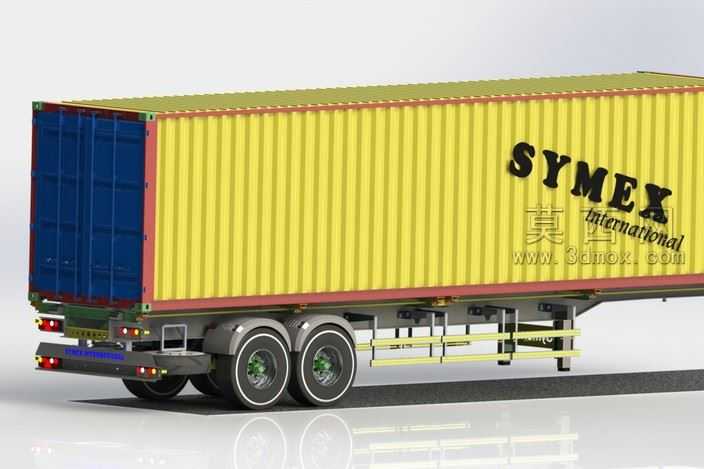

本模型为双轴集装箱运输半挂车底盘的三维结构模型，建模过程严格遵循半挂车实际设计规范，完整还原了底盘各核心部件的装配关系与结构细节。建模阶段采用自底向上的装配设计思路，首先完成纵梁、横梁等车架主体结构的参数化建模，车架主纵梁采用变截面工字钢结构，通过拉伸、切除等特征精准还原纵梁的受力过渡结构，各横梁采用标准槽钢结构，按照实际焊接位置完成与纵梁的装配约束，保证车架整体的结构合理性。行走机构部分完整复刻了双轴车桥的结构细节，包含轮毂、制动鼓、轮胎、钢板弹簧悬架等部件，轮胎采用真实的商用车轮胎花纹建模，通过圆周阵列还原胎面纹路细节，悬架部分还原了钢板弹簧的叠片结构、吊耳连接结构以及减震部件的装配位置，清晰展示行走机构与车架的连接逻辑。支撑装置部分还原了挂车前部的支腿结构，包含可伸缩的支腿立柱、支撑盘以及操作机构细节，支腿的升降行程、安装位置均参考实际同类型半挂车参数设置，同时还原了车架侧部的防护栏、气路管线等附属部件，管线采用扫掠特征完成建模，还原管线的实际走向与固定位置。材质渲染阶段，车架主体采用哑光金属钢材材质，还原商用车底盘的金属质感与焊接后的表面质感，轮胎采用黑色橡胶材质，添加适当的粗糙度表现橡胶的哑光特性，支腿操作部件、气路接头等小部件采用对应金属与工程塑料材质区分，通过环境光遮蔽效果突出各部件的装配间隙与结构层次，整体渲染效果清晰展示底盘的结构布局。该模型完整呈现了集装箱半挂车底盘的核心结构，可用于半挂车结构教学、货运装备展示以及相关结构设计的参考，各部件均保留可编辑的建模特征，便于后续针对不同载重需求、不同尺寸规格的集装箱运输场景进行参数调整与结构优化，清晰展现了半挂车底盘从车架主体到行走、支撑系统的完整设计逻辑。
