遥控车右前轮带减震悬挂结构设计

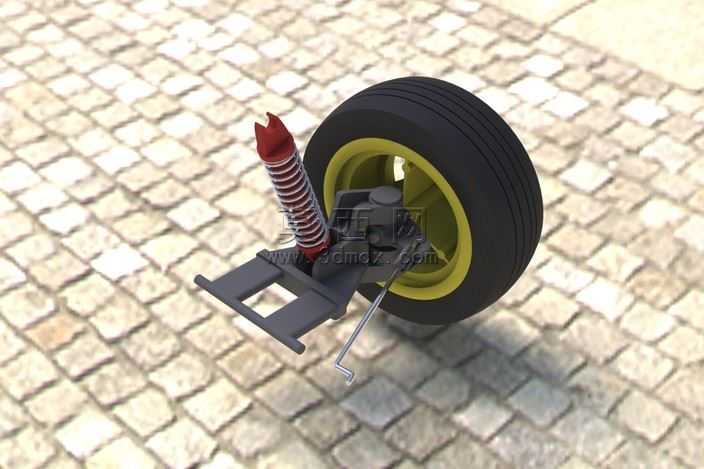

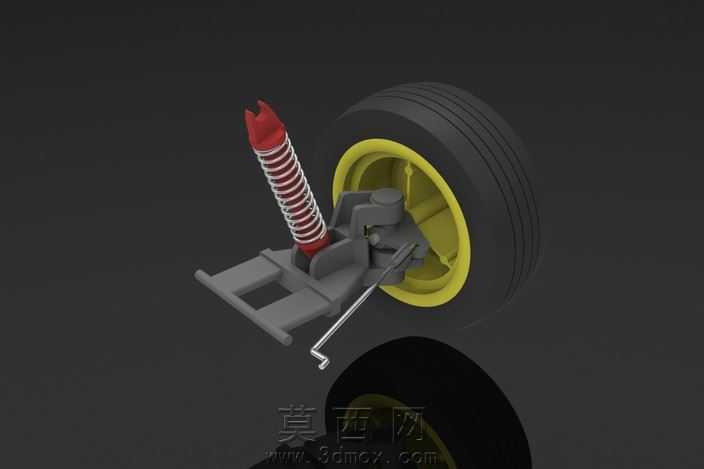

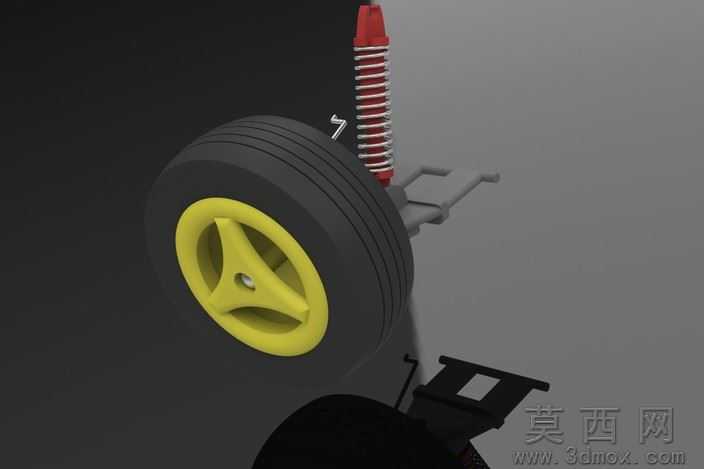

本作品为遥控模型车的右前轮总成三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先完成各子零件的独立建模再进行约束装配，确保各部件的运动干涉校验符合设计要求。首先进行轮胎部分建模，参考真实遥控车越野轮胎的胎纹特征，通过旋转凸台生成轮胎基础轮廓，再通过阵列切除特征生成等距分布的纵向胎纹沟槽，轮胎材质采用哑光黑色橡胶质感，渲染时调整粗糙度参数模拟橡胶表面的细微磨砂质感，还原真实轮胎的视觉效果。轮毂部分采用三辐式运动造型，通过旋转生成轮毂基础柱体，再通过拉伸切除生成三个对称分布的辐条镂空结构，中心预留轮轴安装孔与固定卡槽，轮毂材质选用亮黄色硬质塑料质感，渲染时添加轻微的反射效果，模拟注塑塑料件的光滑表面特性。减震悬挂部分是本模型的核心结构，减震器采用螺旋弹簧搭配阻尼套筒的结构，弹簧部分通过螺旋线扫描生成等节距螺旋实体，调整弹簧线径与节距参数匹配遥控车的减震行程需求，弹簧材质设置为亮红色金属漆质感，阻尼套筒采用银灰色金属材质，表面添加细微的磨砂金属纹理。悬挂摆臂部分通过多段拉伸凸台生成连接结构，预留与车架、转向节的连接销轴孔，摆臂材质采用深灰色硬质工程塑料质感，还原模型车常用的尼龙材质视觉效果。装配过程中对轮轴与轮毂、摆臂与减震器、摆臂与转向节的连接位置添加同轴心与重合约束，同时保留减震器的轴向滑动自由度、车轮的旋转自由度，确保模型可模拟真实的车轮转动与减震压缩动作。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，补光弱化阴影区域的死黑问题，添加环境反射贴图提升金属与塑料材质的真实感，背景采用中性灰色调突出模型主体结构，最终呈现出结构清晰、材质还原度高的右前轮悬挂总成效果，完整还原了遥控车前桥单侧行走与减震系统的结构特征。
