这套结构针对小型直柄电磨在桌面加工场景中的固定需求展开,核心目标是把原本需要手持操作的旋转工具转化为可稳定定位的工位装置,使打磨、去毛刺、轻切削、修形、钻孔辅助等作业获得更可控的姿态。实际车间或模型制作环境中,电磨虽然灵活,但长时间手持容易产生抖动,尤其在处理细小零件、塑料件、木质件、铝件或3D打印件时,刀具进给量和接触角度很难保持一致。该夹持工装通过侧向压板、底部支撑和台钳式锁紧机构,将电磨机身限制在确定轴线位置,操作者可以双手移动工件,也可以将工装固定在工作台边缘后完成重复性修磨。

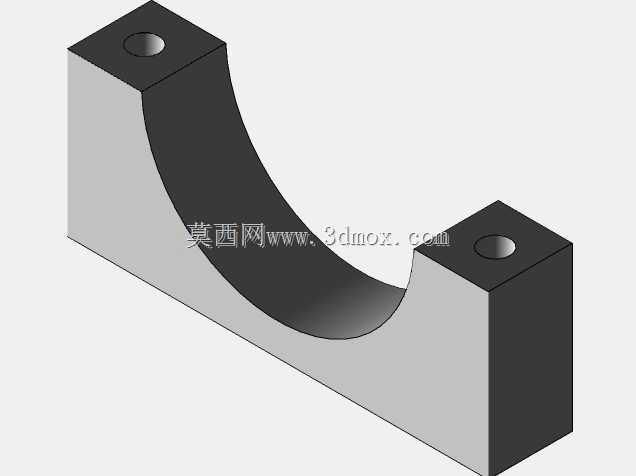

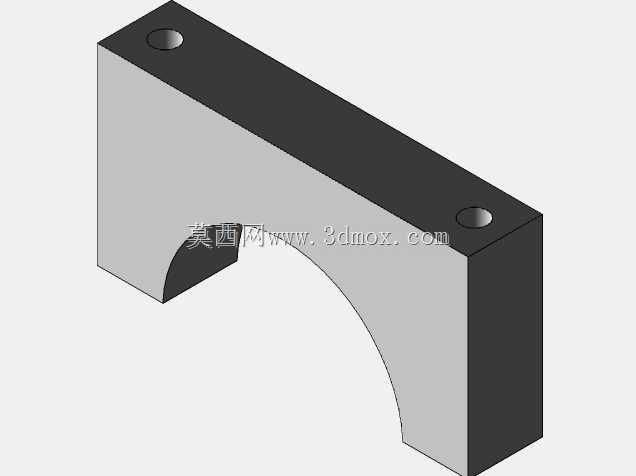

从结构组成看,装置分为电磨环抱夹持部分、立式支撑块、底部安装座以及桌面压紧机构。环抱部分并不直接采用整圈封闭套筒,而是利用上下可调压块与机身圆柱/近似圆柱区域接触,既能适应Dremel300这类小型电磨的机身轮廓,也能避免压住开关、散热槽或线缆接口。压块接触面需要保留足够宽度,以分散夹紧力,防止塑料外壳出现局部压痕。立式支撑块承担主要弯矩,电磨在磨削时会受到径向力,若支撑高度不足,夹点附近会产生明显摆动,因此支撑块从底座延伸至电磨轴线附近,使受力路径尽量短。

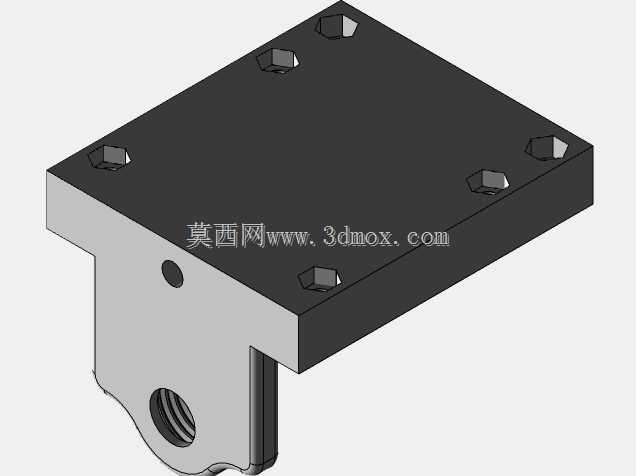

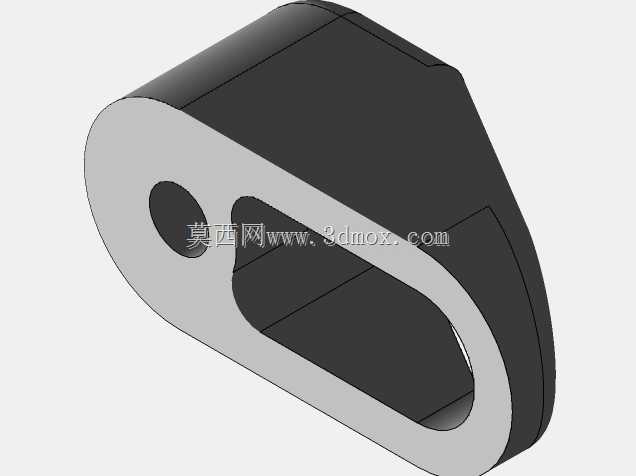

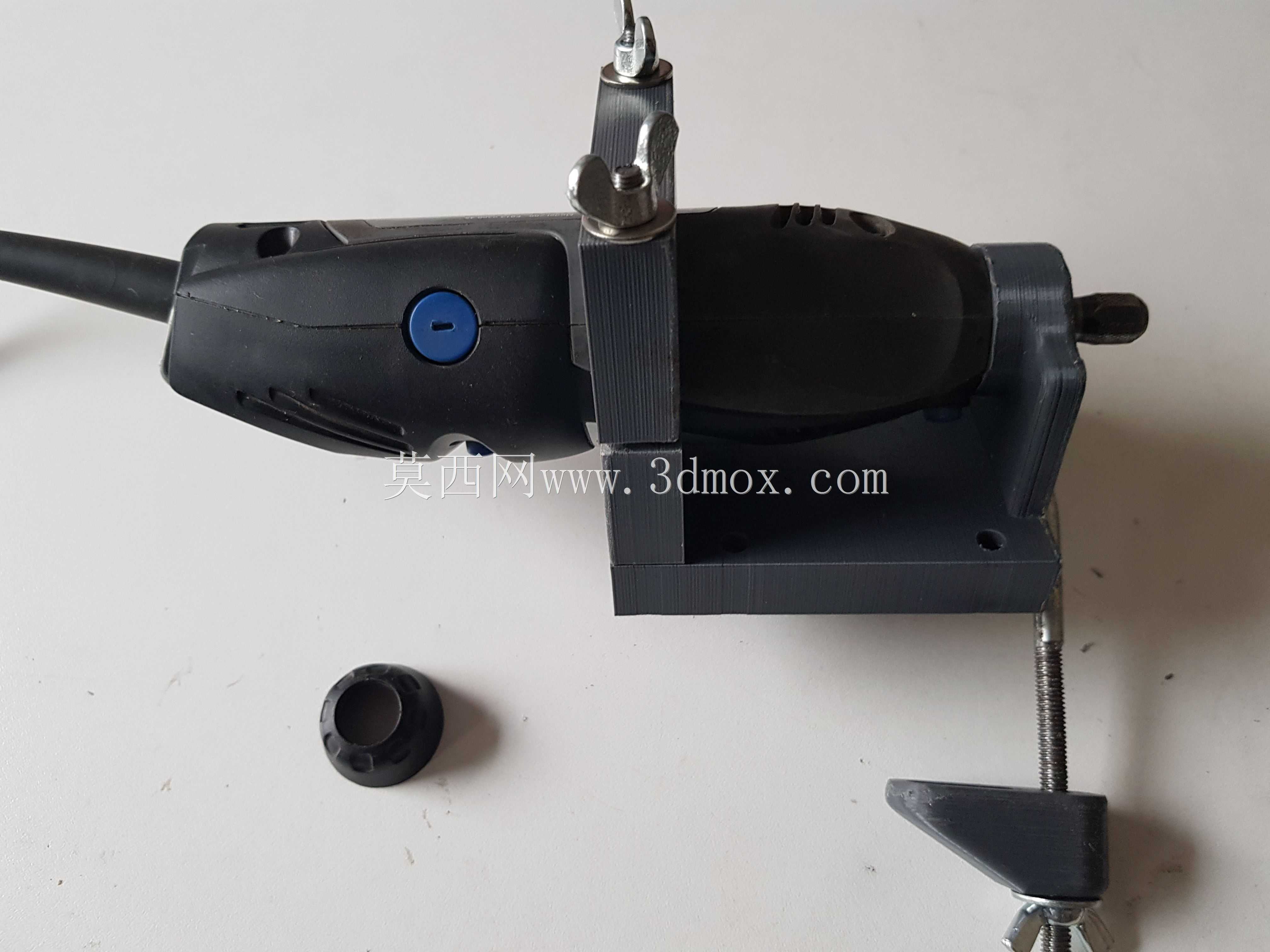

底部安装座采用平板式边界,平面区域可贴合工作台面,前侧或侧侧预留孔位,便于与压紧螺杆、压脚配合。图中可见的长螺杆和T形压脚用于桌面夹持,其工作方式类似轻型台钳:旋转螺杆后,压脚向上拉紧,底座上表面与桌面下表面形成双向约束。这种设计不需要在桌面上永久打孔,适合实验台、模型工作台、维修工位等频繁调整位置的场合。底座外形保持低矮,重心靠近桌面,可降低电磨高速旋转时的振动传递;支撑块则向上竖起,在有限占地面积内提供足够夹持高度。

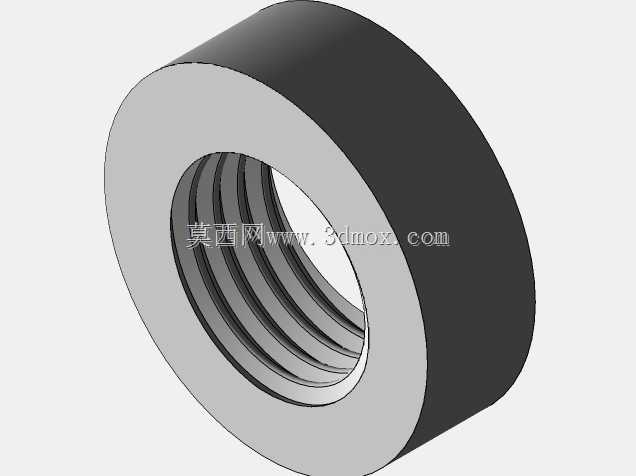

设计思路上,夹具优先保证“可快速装拆”和“不损伤工具本体”。电磨属于手持电动工具,外壳多为聚合物材料,夹持力不能按金属零件的重载夹紧方式处理。因此压块与机身之间应保留弹性垫或较软接触层的设计空间,锁紧时以限制周向转动和轴向窜动为度,而不是无限增大夹紧力。夹具上方的翼形螺母结构适合徒手操作,用户在更换电磨、调整伸出长度或切换加工方向时,不需要额外扳手即可松开和锁紧。对于需要频繁在手持与固定模式之间切换的用户,这种操作逻辑比封闭套筒式支架更方便。
外形尺寸方面,该类工装不需要追求大行程,重点在于匹配小型电磨的机身直径和工作台边缘厚度。底座长度应覆盖电磨夹持点下方的主要投影区域,使压紧力作用点靠近支撑块,避免底座单侧翘起;支撑块高度以电磨轴线离开桌面足够距离为准,既要让工件能够靠近磨头,又要保证手指和工作台面有安全间隙。压脚开口范围需适应常见桌面厚度,螺杆长度决定可夹持边界,过长会增加收纳干扰,过短则无法适应较厚工作台。三维建模时应重点检查螺杆轴线与底座平面的垂直度、压脚旋转空间、电磨线缆退出方向,以及磨头前端是否与支撑块发生干涉。
在应用细节上,该装置既可让电磨水平固定,用于小零件端面修磨;也可通过调整夹持角度,使磨头朝斜上方或侧向伸出,完成内孔边缘修整、焊缝清理、塑料件飞边去除等工作。夹持点应尽量靠近电磨头部轴承区域,但不能影响夹头螺母更换和磨头装拆。若机身前端有散热孔,压块需要避开这些位置,防止堵塞风道。开关区域应保持外露,蓝色电源开关周围不能被支架遮挡,以便紧急停止。线缆从尾部自然引出,底座和压板不应形成锐角折弯。
从建模角度看,这类工装适合采用实体建模结合装配约束完成:底座与立块可作为焊接式或一体式机架处理,也可拆成可加工板件;活动压块、螺杆、翼形螺母和压脚需要保留运动关系,检查开合行程。夹持内腔不必完全复刻电磨外壳所有曲面,关键是建立与机身接触的定位圆柱面、限位面和避让空间。工程出图时应标注底座平面度、压块接触面宽度、螺杆中心高、夹持范围和工作台最大厚度。对于自制场景,板材切割、钻孔和简单铣削即可完成主要零件;螺杆与翼形螺母可采用标准件,降低加工难度。
该结构的价值不在于承担大载荷切削,而在于把高速轻载旋转工具稳定纳入工位化操作。通过合理的夹持高度、桌面压紧方式和可徒手调节的锁紧结构,它能显著改善小件打磨时的姿态稳定性,同时保留电磨快速取下、随时手持使用的灵活性。
