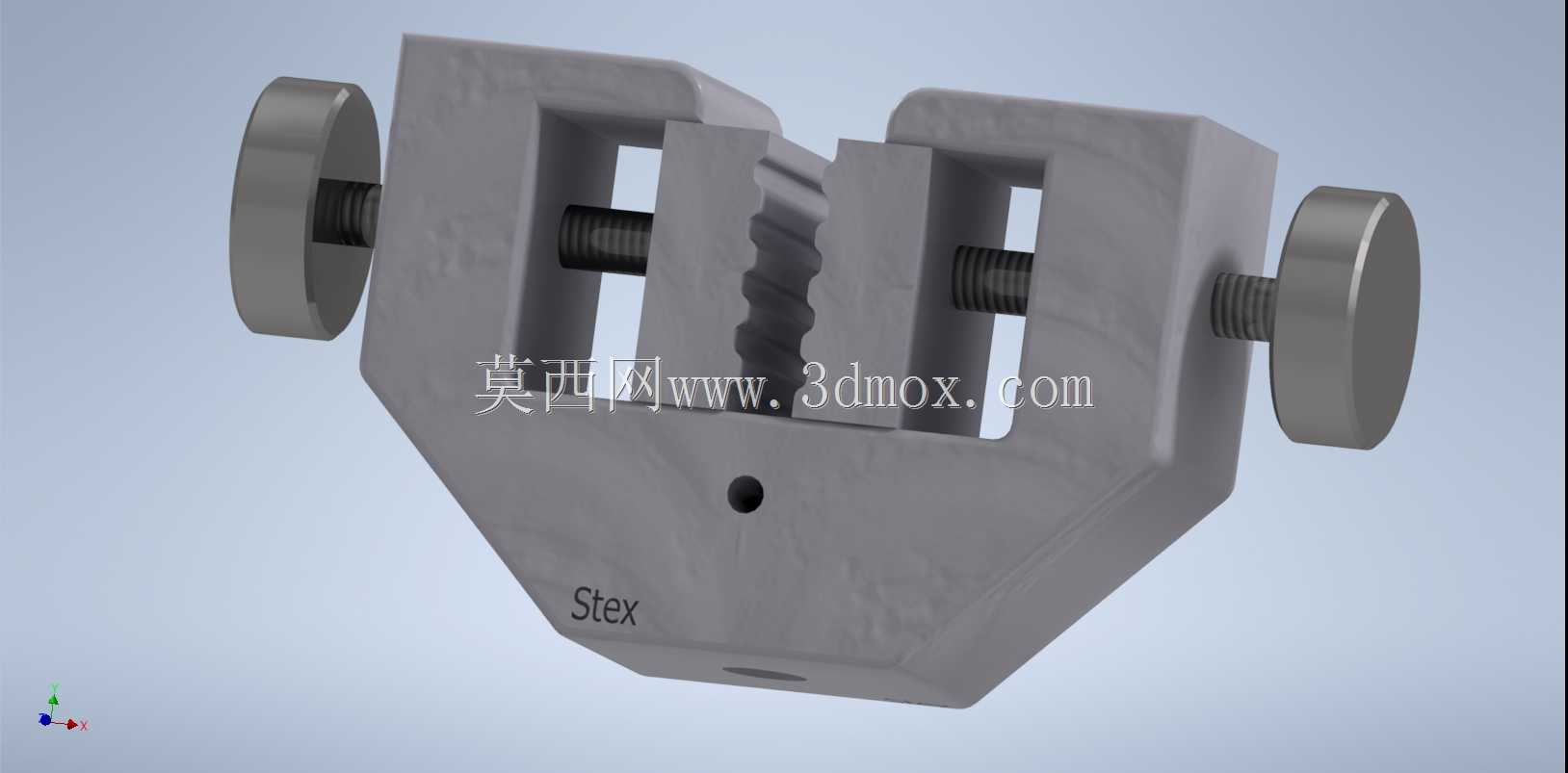

在小件装配、线材预拉、试样夹持这类需要灵活适配不同夹持宽度的作业场景里,常规固定式钳口往往受限于开口行程,遇到异形截面、小尺寸端头的工件时,要么夹不紧出现打滑,要么夹持力过大压伤工件表面,这套可调夹持结构正是针对这类痛点做的定向设计。从实际使用逻辑来看,它没有采用传统虎钳的单螺杆驱动单侧钳口移动的方案,而是做了对称式双螺杆布局,两侧各设置一组带滚花手轮的传动螺杆,分别驱动对应侧的钳口块独立移动,这样的设计有两个很实际的好处:一是可以根据工件的对中需求灵活调整两侧钳口的位置,不需要每次装夹都重新校准工件中心,在需要保证夹持后工件受力轴线与牵引方向重合的场景下,能省掉大量对中调整的时间;二是两侧钳口的夹紧力可以独立微调,遇到截面不对称、材质软硬不均的工件时,能避免单侧压力过大导致的工件变形或者夹持偏移。
钳口的夹持面没有做光面处理,而是加工了连续的锯齿形防滑齿,齿形角度做了钝化处理,不会像尖锐齿那样在软质工件表面留下过深的压痕,同时又能提供足够的静摩擦力,在承受轴向牵引载荷的时候,不会因为工件表面光滑出现滑移脱出的问题。整个主体框架采用一体式铣削成型的结构,没有做多余的拼接装配,框架上的两个螺杆安装孔做了同轴度公差约束,保证螺杆转动时没有卡滞,钳口移动过程中始终保持平行,不会出现钳口歪斜导致的夹持力分布不均的问题。主体底部预留了标准的安装定位孔,既可以通过螺栓固定在工作台面作为固定式夹持座使用,也可以连接到牵引驱动机构的移动端,作为拉力测试、线材预拉工序的活动夹持端使用,安装边界的适配性很强,不需要额外做转接板就能适配多数常规的工装安装接口。
从尺寸边界来看,整体结构的外轮廓没有突出的尖锐棱角,两侧手轮的直径做了合理控制,转动时不会和周边的设备部件发生干涉,手轮的厚度也考虑了手动操作的握持舒适度,不需要额外加力杆就能提供足够的夹紧力矩,日常操作时徒手就能完成锁紧和松开的动作。钳口的最大开口行程覆盖了从小直径棒材、薄片状零件到异形端头工件的常见夹持尺寸,最小闭合位置可以夹持直径几毫米的细小工件,行程范围的设定完全贴合日常小件作业的实际需求,没有做冗余的大行程设计来浪费结构空间。
在设计细节上,螺杆和钳口的连接位置做了防脱结构,钳口调整到最大开口位置时不会从框架槽内脱出,避免日常使用过程中零件散落的问题;框架表面做了均匀的倒角处理,没有加工毛刺,操作时不会划伤手部;钳口和框架的导向槽之间采用小间隙配合,移动过程顺滑无晃动,夹紧后钳口不会出现上下窜动,保证夹持状态的稳定性。这套结构没有复杂的传动部件,所有零件都是常规的机加工件,加工难度低,后期维护也很方便,螺杆位置定期涂抹润滑脂就能长期保持顺畅的操作手感,不管是用于车间临时装夹作业,还是集成到专用测试设备、小型装配工位上作为配套夹持机构,都能很好地满足使用需求,相比通用的固定式夹具,它的适配范围更广,调整效率更高,针对需要频繁更换不同规格夹持工件的作业场景,能有效减少换型调整的辅助时间,提升作业效率。
