指甲油自动化灌装生产设备方案设计

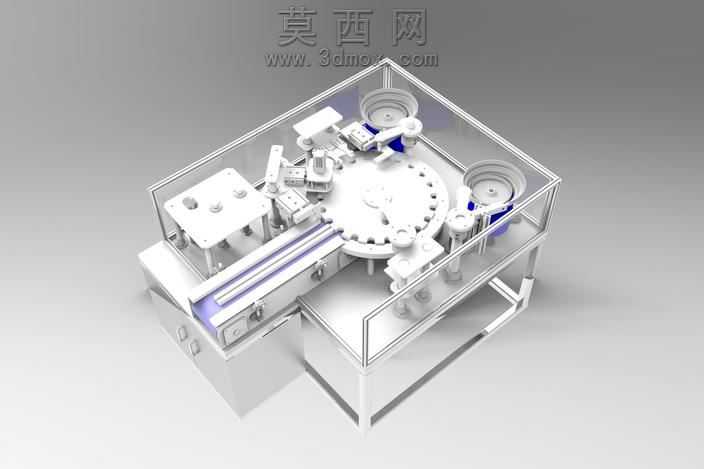

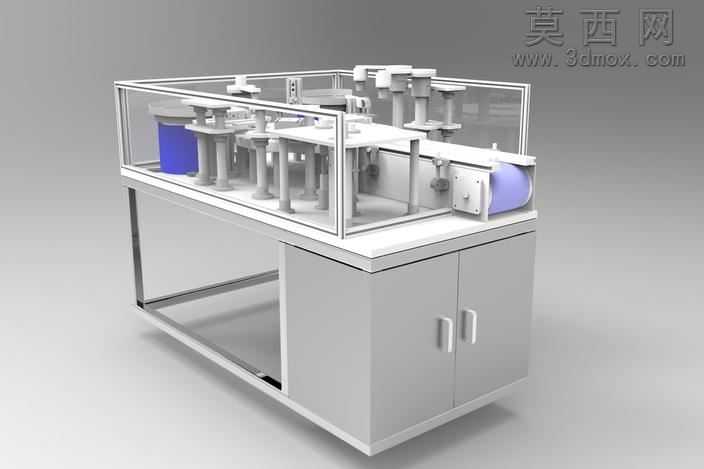

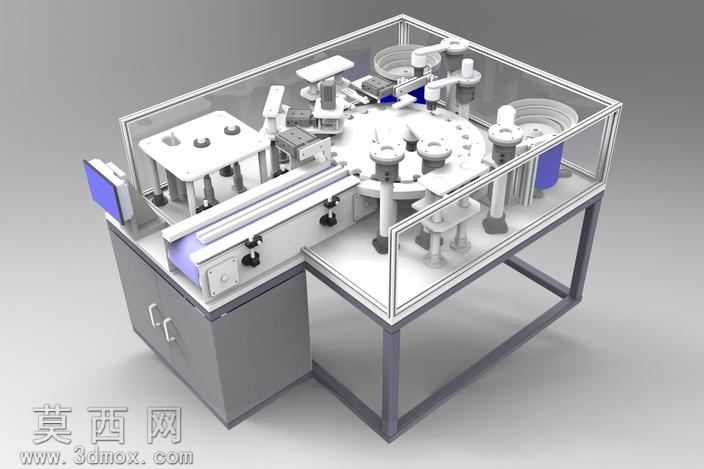

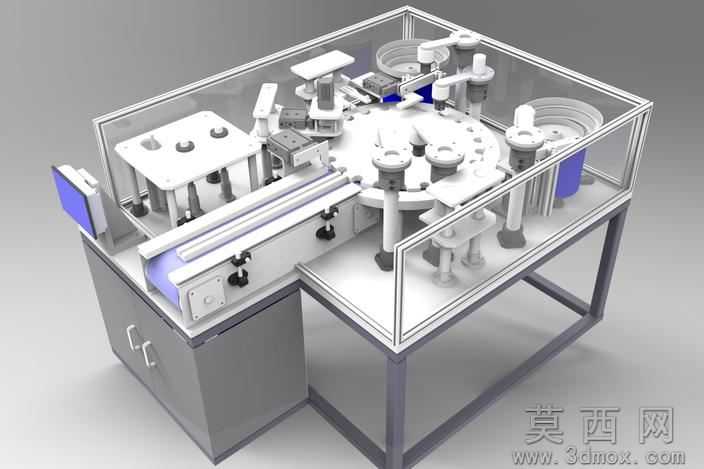

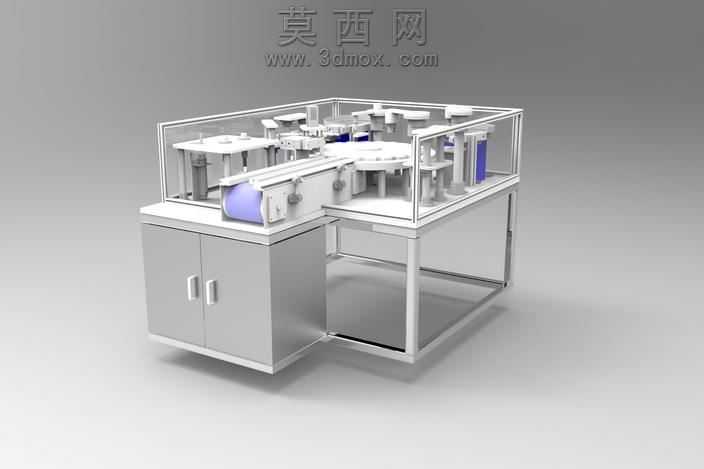

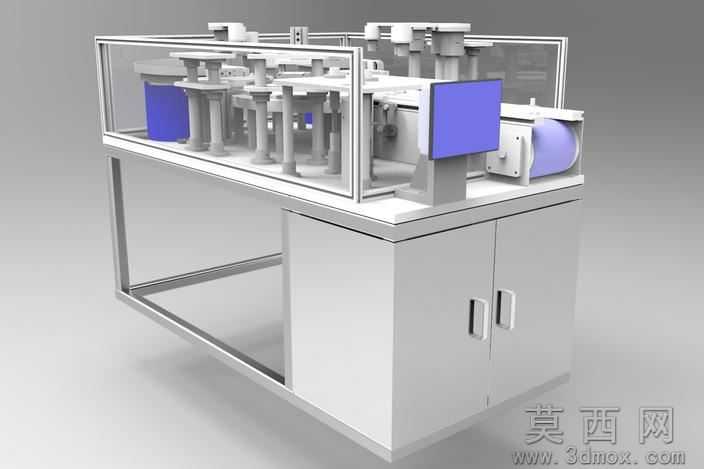

本套指甲油灌装系统方案采用三维参数化建模完成整体方案搭建，建模过程中遵循模块化设计思路，将整套设备拆分为多工位转盘执行机构、物料输送机构、机架柜体单元、安全防护单元四大核心模块逐一构建，各模块间预留标准装配接口，确保整体结构装配无干涉。建模阶段对转盘上的上瓶、定位、灌装、压盖、检测、下料等工位进行等角度圆周排布，每个工位的执行部件均按照实际生产动作逻辑设置装配约束，可直观演示工位间的动作衔接时序。材质渲染阶段，机架部分采用哑光金属灰材质还原方钢焊接机架的金属质感，底部柜体采用浅灰色哑光钣金材质模拟工业机柜的表面处理效果，外围安全护罩采用高透亚克力材质搭配银色金属包边，清晰展现护罩内部的机械结构同时还原设备的安全防护设计，输送线部分采用白色皮带搭配银色金属导轨，操作侧的触控显示屏采用亮面黑框搭配冷色发光屏幕效果，各类灌装阀、定位夹具采用不锈钢金属材质，还原工业设备的真实材质表现。结构设计上，采用多工位转盘式布局大幅缩减设备占地面积，转盘下方设置凸轮分割器驱动结构，保证每个工位的转位精度，输送线采用皮带式直送结构衔接上料与下料工位，底部柜体预留电气元件安装空间，可容纳PLC、电磁阀、气源处理元件等控制部件，外围护罩采用全包围设计，仅在上下料位置预留操作开口，兼顾生产安全与观察需求。整体设计围绕小剂量瓶装日化产品的灌装生产需求，在三维建模阶段就完成了各部件的空间排布校验、动作路径模拟，确保方案落地时各执行机构动作无碰撞，生产流程顺畅，可满足指甲油类小容量瓶装产品的自动化连续灌装生产需求，方案模型可直接用于后续的工程图导出、部件选型参考以及方案演示汇报使用。
