340毫米板坯用PB5聚苯乙烯空成型机结构设计

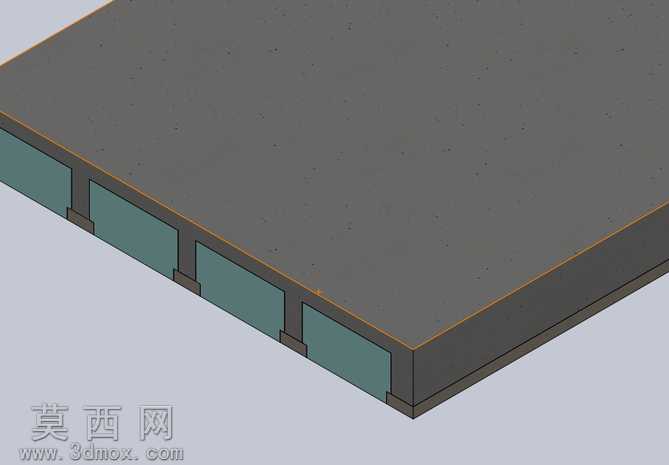

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循600mm中心到中心的预制混凝土肋间间距设计标准，完整还原了PB5聚苯乙烯空成型机的核心构造特征。模型主体分为顶部承托面板、侧边肋板支撑、临时支撑定位三个核心模块，顶部面板采用平整实体建模，表面赋予哑光深灰色混凝土质感材质，边缘做细微倒角处理还原真实板材的加工细节，避免尖锐棱角带来的视觉失真。侧边支撑肋板采用等距阵列方式排布，每块肋板赋予青灰色硬质工程材质，肋板与主面板之间采用完全贴合的绑定约束，还原实际装配中肋板与块板的固定连接关系，相邻肋板的间距严格匹配Void前的宽度参数，确保梁间距尺寸完全符合施工要求，为后续冲洗拱施工预留精准的操作空间。建模过程中重点还原了应力分散结构的设计细节，在肋板的顶部和无效成形区域，按照25MPa原位结构混凝土的受力要求做了局部加厚处理，对应焊接钢丝网加固的位置做了内嵌网格结构的示意建模，直观展现减少收缩裂缝的结构设计逻辑。模型中还原了临时支撑的排布设计，在每五行省胎与交叉罗纹钢1Y16、2Y12的放置位置做了垂直方向的定位凸台结构，清晰展示交叉肋骨防止沉降的应力弯折设计，支撑结构按照1000毫米最大交叉肋骨的间距要求排布，适配340毫米板坯的使用尺寸，完整呈现临时支撑与肋块板的配合使用逻辑。渲染阶段采用等轴测视角展示模型整体形态，打光采用柔和的环境漫反射光搭配定向主光源，清晰呈现各部件的装配层次与结构边界，材质区分度明确，可直观分辨主面板、支撑肋板、定位结构的不同功能分区，完整展现该成型机适配混凝土肋板施工的结构设计思路，还原设备用于聚苯乙烯void成型、配合预制混凝土板施工的核心功能。
