3D打印机卷轴集线滑阀毂

　　这款滑阀毂结构件围绕桌面级FDM 3D打印机耗材卷轴转动卡顿、送丝拖拽的实际痛点开发，核心适配PRUSA i3 MK2机型原配卷轴臂，也可通过尺寸校核拓展至同规格桌面打印设备的耗材架改造场景。在日常打印作业中，耗材卷轴若转动阻尼过大，会在挤出机拉进丝料时出现卷轴间歇性跳转过卷、丝料张力骤变的问题，轻则导致打印件层纹不均、丝料缠绕打结，重则引发挤出机堵头、打印中途断料停机，该零件正是为替代原有适配性不足的卷轴轮毂，实现耗材平稳顺滑送进而设计。

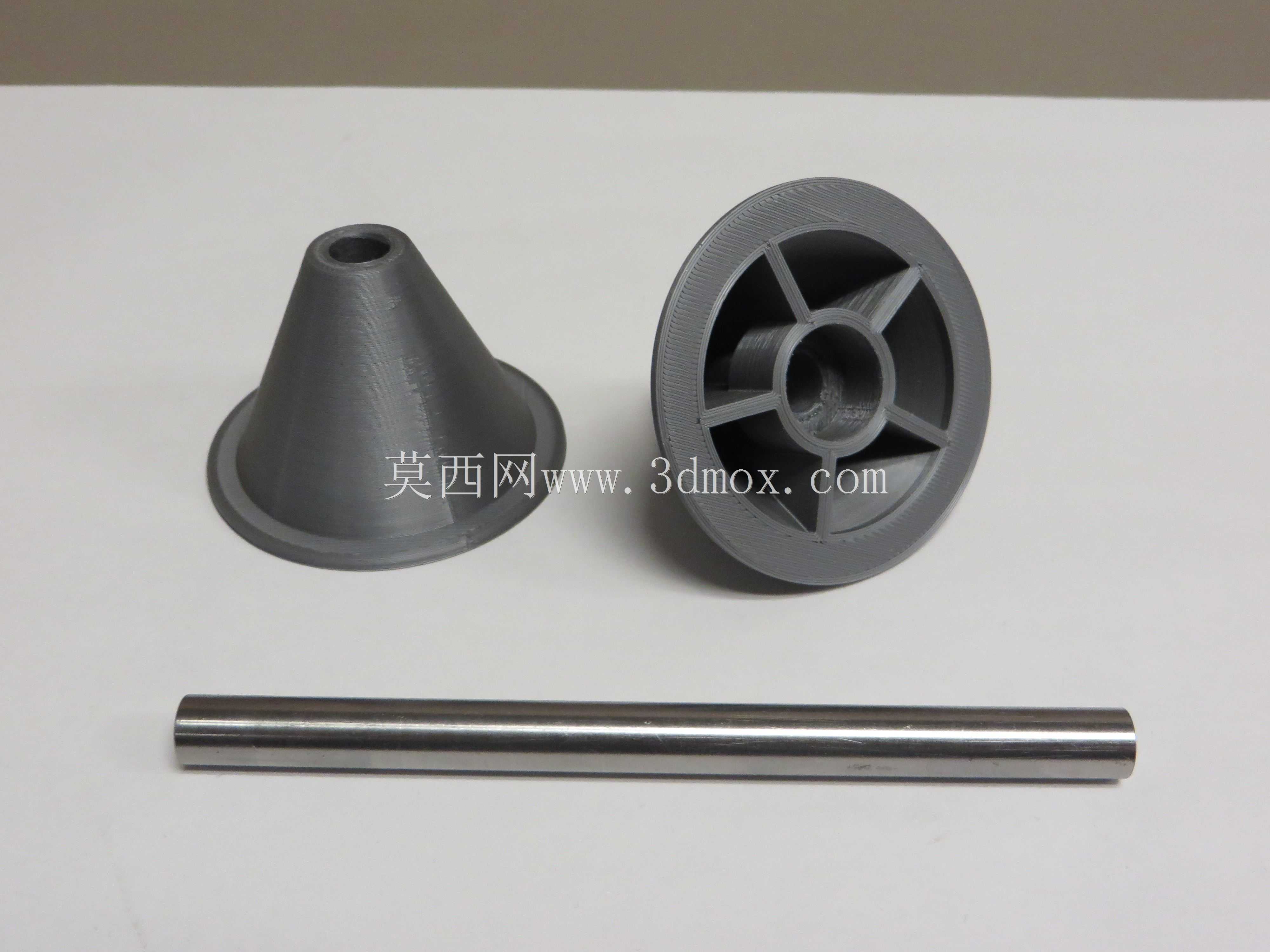

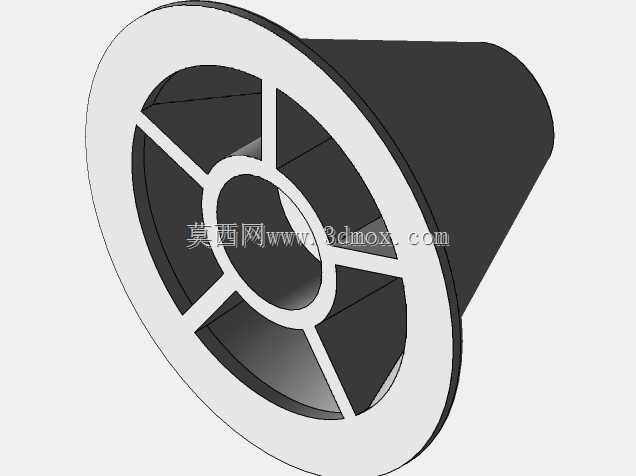

　　从结构功能来看，零件整体采用锥台加前端法兰盘的构型，前端法兰面设置六根径向加强辐条，既形成镂空减重结构，又保证轮毂整体径向刚度，避免PLA打印成型后受卷轴挤压发生形变；中心开设贯通安装孔，原生设计匹配0.375英寸直径的钻杆安装轴，考虑到FDM打印过程中耗材冷却收缩会导致内孔尺寸偏小，成型后可使用0.375英寸钻头对中心孔进行过孔修配，保证轮毂与安装轴之间形成合理间隙配合，转动时无卡滞、无旷量。辐条之间的镂空槽同时可作为细线线轴的固定卡位，将小规格细线线轴卡在轮毂中心位置，适配不同宽度耗材卷轴的安装定位需求，前端法兰的凸缘结构可对卷轴端面形成轴向限位，防止打印过程中卷轴沿轴向外窜脱落。

　　设计阶段充分考虑FDM熔融沉积成型的工艺特性，整体采用PLA耗材打印，预设层高0.15mm，该层厚设置既能保证成型后轮毂配合面的表面精度，减少后期打磨工作量，又能控制打印时长，避免薄壁结构打印过程中出现翘曲变形。零件所有转角处均做圆角过渡，无尖锐应力集中结构，辐条与法兰、锥台本体的连接处设置加厚补强段，承受卷轴径向载荷时不会出现辐条断裂问题；锥台外壁采用平滑锥面设计，安装耗材卷轴时可起到导向作用，卷轴推入过程中自动对中，无需反复调整位置。

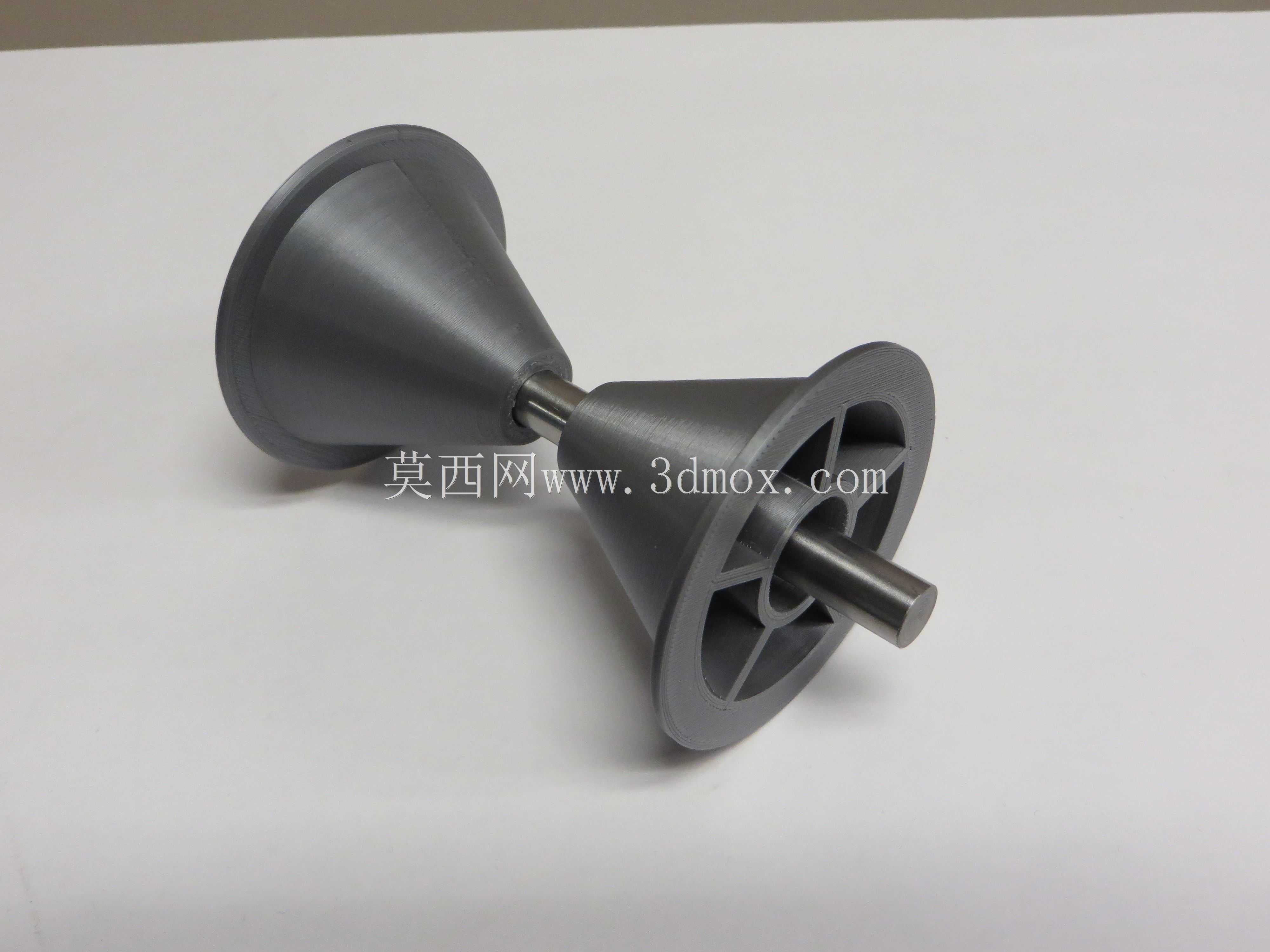

　　安装边界方面，零件轴向长度适配原配卷轴臂的安装行程，前端法兰直径大于常规1kg耗材卷轴的中心孔直径，可完全托住卷轴端面，后端锥台小端直径小于卷轴中心孔，方便快速套装；中心孔修配后与0.375英寸钻杆形成间隙配合，装配后轮毂可绕轴自由转动，卷轴随丝料拉动同步旋转，将原有滑动摩擦转化为轮毂随动的转动摩擦，大幅降低送丝阻力。实际装机测试中，改装后挤出机拉料时卷轴会随丝料进给持续平顺转动，完全消除了此前卷轴卡顿、跳转过卷的现象，丝料张力始终保持稳定，长时间连续打印过程中未出现因卷轴转动不畅引发的送丝故障。

　　针对不同使用场景，该结构还可根据所用耗材卷轴的重量、宽度调整辐条厚度与法兰直径，若使用2kg大重量耗材卷轴，可适当增加辐条壁厚提升承载能力；若适配更小规格的细线线轴，可缩减镂空槽宽度保证线轴卡位稳固。整个零件无复杂装配结构，单件打印即可完成制作，改装时无需对原有打印机卷轴臂进行切割、焊接等破坏性改造，仅需替换原有轮毂零件即可完成升级，对于桌面3D打印机用户的耗材架自主维护、改装优化具备很强的实用价值，也可为同类送丝导向转动件的结构设计提供参考，其镂空辐条兼顾刚度与减重的设计思路，也可迁移至其他小型转动轮毂、限位支撑类零件的开发中。
