带金属传动结构的遥控越野竞速车架

　　这套遥控越野竞速车架的结构设计，核心围绕非铺装路面高速行驶的工况展开，区别于普通平跑遥控车的低重心布局，Truggy品类本身兼顾越野通过性与竞速直线稳定性，整套底盘在建模阶段就把传动系统的刚性放在首位，金属传动组件的加入，直接解决了早期塑胶传动齿在大扭矩输出下扫齿、形变的通病。

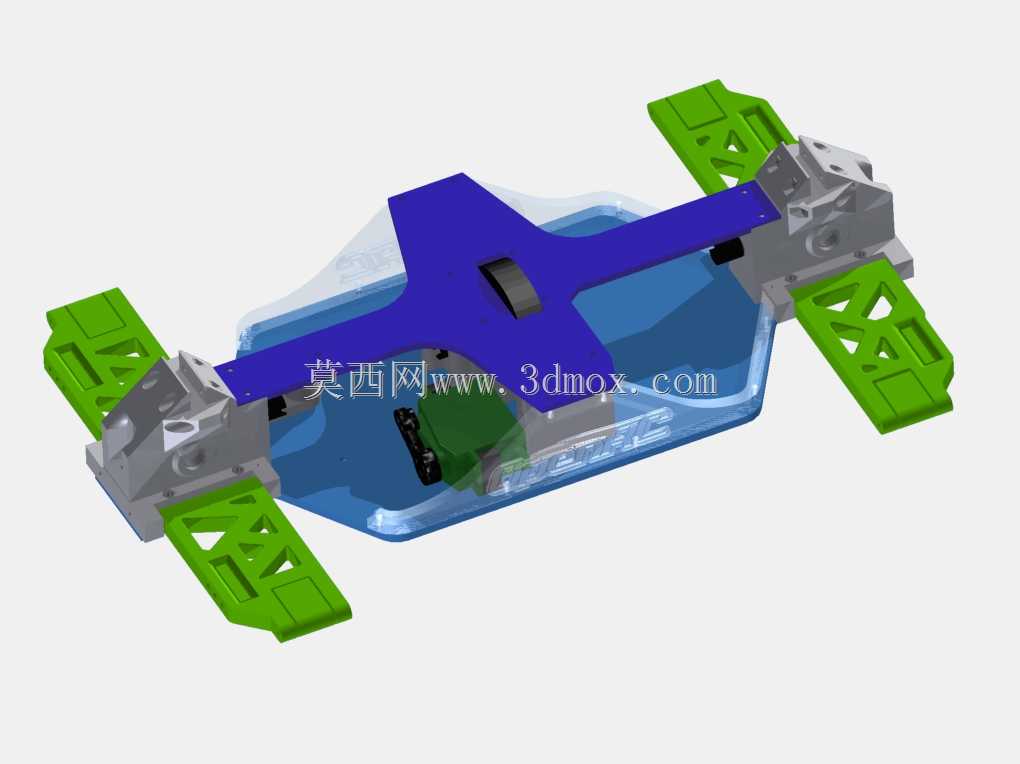

　　从实际使用场景来看，这类车架主要用于户外越野赛道、砂石空地、草地坡道的遥控模型竞速活动，也可作为高校机械专业传动结构教学、创客改装的实物参考载体。车架中部的蓝色承载底板是整车的安装基准，所有功能模块都以底板上的预留孔位作为定位边界，底板做了下沉式型腔设计，电池、电调、接收设备都可以嵌入型腔内部，既压低了整车质心，也避免越野颠簸时外置设备被飞石剐蹭。底板四周做了翻边加强结构，在承受跳跃落地的冲击载荷时，不会出现薄板弯折的问题，型腔边缘预留的走线槽可以把动力线、信号线规整收纳，防止传动运转过程中线路卷入运动部件。

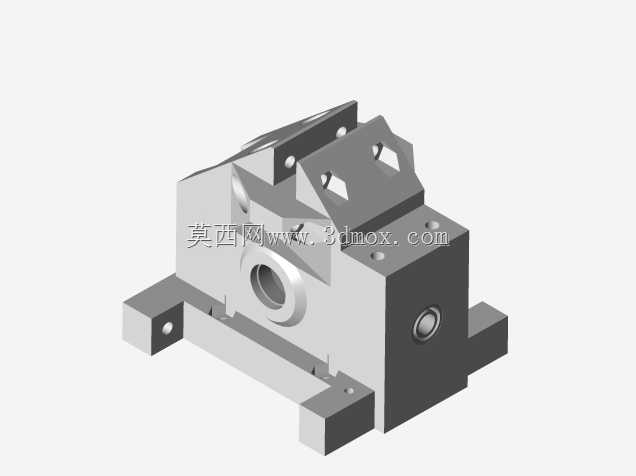

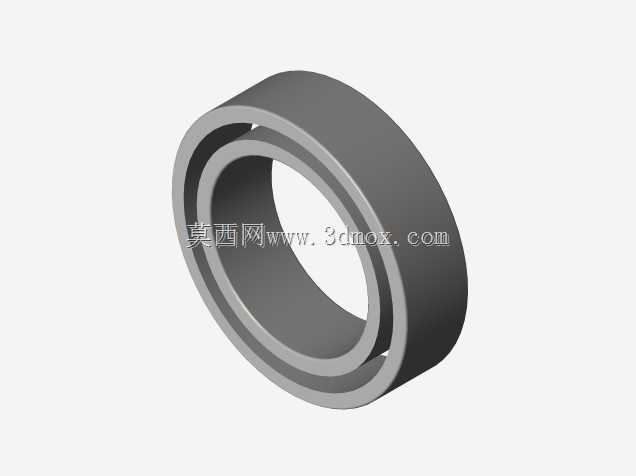

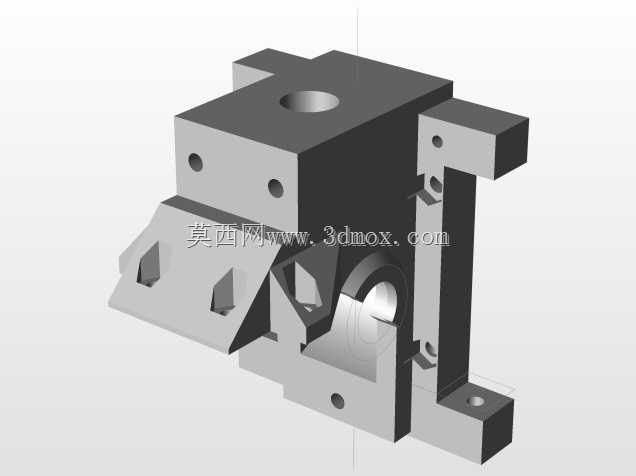

　　前后两端的灰色金属传动波箱是整套结构的核心承载件，波箱内部集成了差速齿轮组、动力输出轴、轴承安装位，金属材质的波箱壳体可以保证轴承孔的同轴度，在长时间高负荷运转下，孔位不会因为塑胶蠕变出现偏移，齿轮啮合间隙能长期保持在设计范围内。波箱向外延伸的悬挂安装座预留了多组摇臂铰接孔位，改装时可以根据赛道路况调整悬挂摆臂的安装高度，改变轮距与离地间隙：在多弯道的平整越野赛道可以降低安装位，压低重心提升过弯极限；在多石块、陡坡的复杂地形可以抬高安装位，增大悬挂行程，避免底盘托底卡滞。

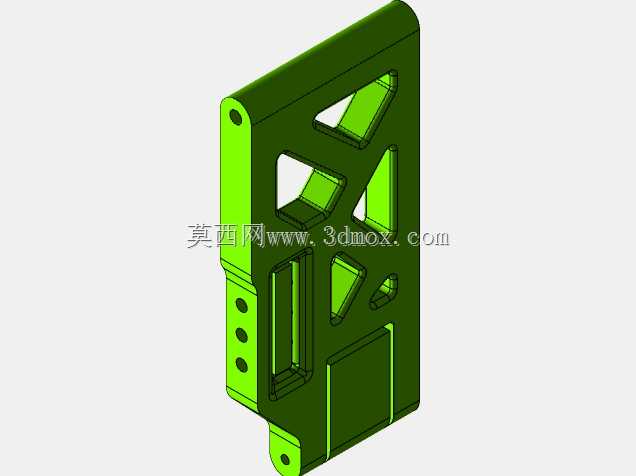

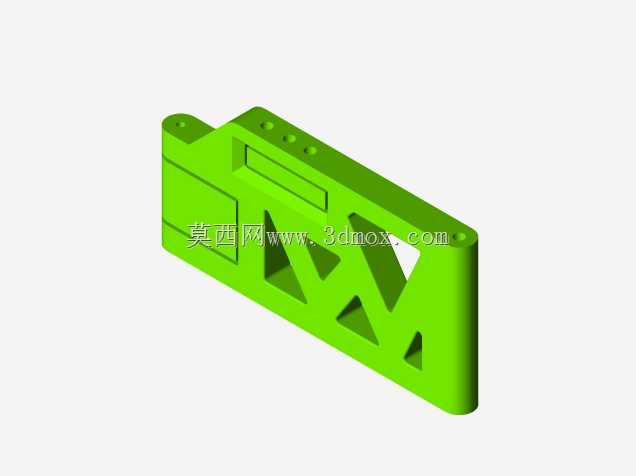

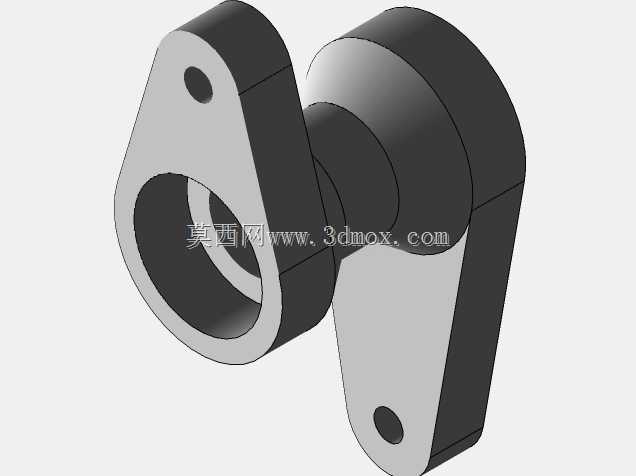

　　四个角的绿色塑胶部件是轮组连接的悬挂摇臂与轮座支架，支架上做了大面积的镂空减重设计，镂空的筋条走向完全按照冲击载荷的传力路径布置，在保证结构强度的前提下尽可能降低簧下质量，簧下重量越轻，悬挂在颠簸路面的跟随性就越好，轮胎可以更长时间贴附地面，动力输出不会因为车轮频繁悬空出现打滑空转。摇臂与波箱、轮座的铰接位置都预留了标准轴承安装位，替换不同阻尼系数的避震器、不同偏距的轮座时，不需要二次打孔修改结构，通用改装的兼容性很强。

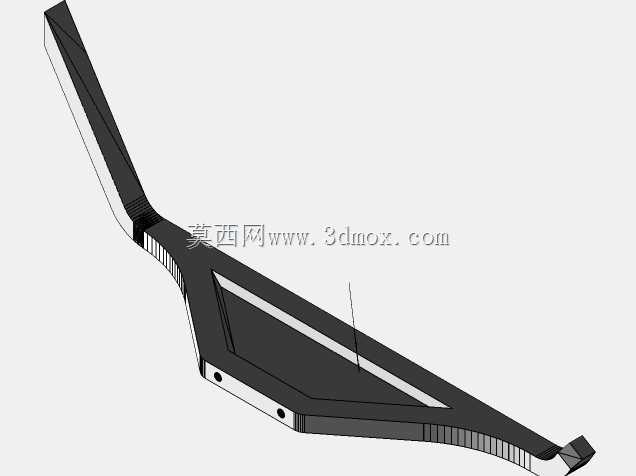

　　车架中部上方的蓝色十字加强梁，把前后两个波箱的上端连接为整体，车辆跳跃落地时，前后冲击载荷可以通过这根横梁分散到底板整个平面，避免应力集中在波箱与底板的连接螺丝位置，横梁中部的凸起卡位正好可以固定车壳的定位柱，车壳安装后不会在高速行驶、飞坡落地时出现移位。整套底盘的安装边界完全按照标准1/8比例遥控越野车型的通用尺寸设计，底板的宽度、前后轮距的安装范围、电池仓的型腔尺寸都匹配市售主流遥控动力套件的安装规格，选型时不需要额外改动安装孔位，就能直接搭配无刷电机、舵机、避震总成完成整车装配。

　　设计过程中特意把传动系统的布局做了居中优化，电机输出轴到前后差速器的传动轴长度差值控制在很小范围，动力传递到前后轮的响应速度几乎一致，不会出现前后轮动力分配滞后导致的推头、甩尾问题。金属传动部件的表面预留了散热接触面，长时间满油门运转时，齿轮啮合产生的热量可以通过金属壳体快速散出，不会因为积热导致润滑脂失效、齿轮磨损加剧。整个车架的外露棱边都做了倒角处理，既避免组装过程中划手，也能在车辆侧翻滑行时减少棱边勾住杂草、石块的概率，整套结构在建模时所有装配间隙都按照实际装配公差预留，运动部件之间不存在干涉问题，3D打印或者机加工制作零件后，可以直接完成组装调试。
