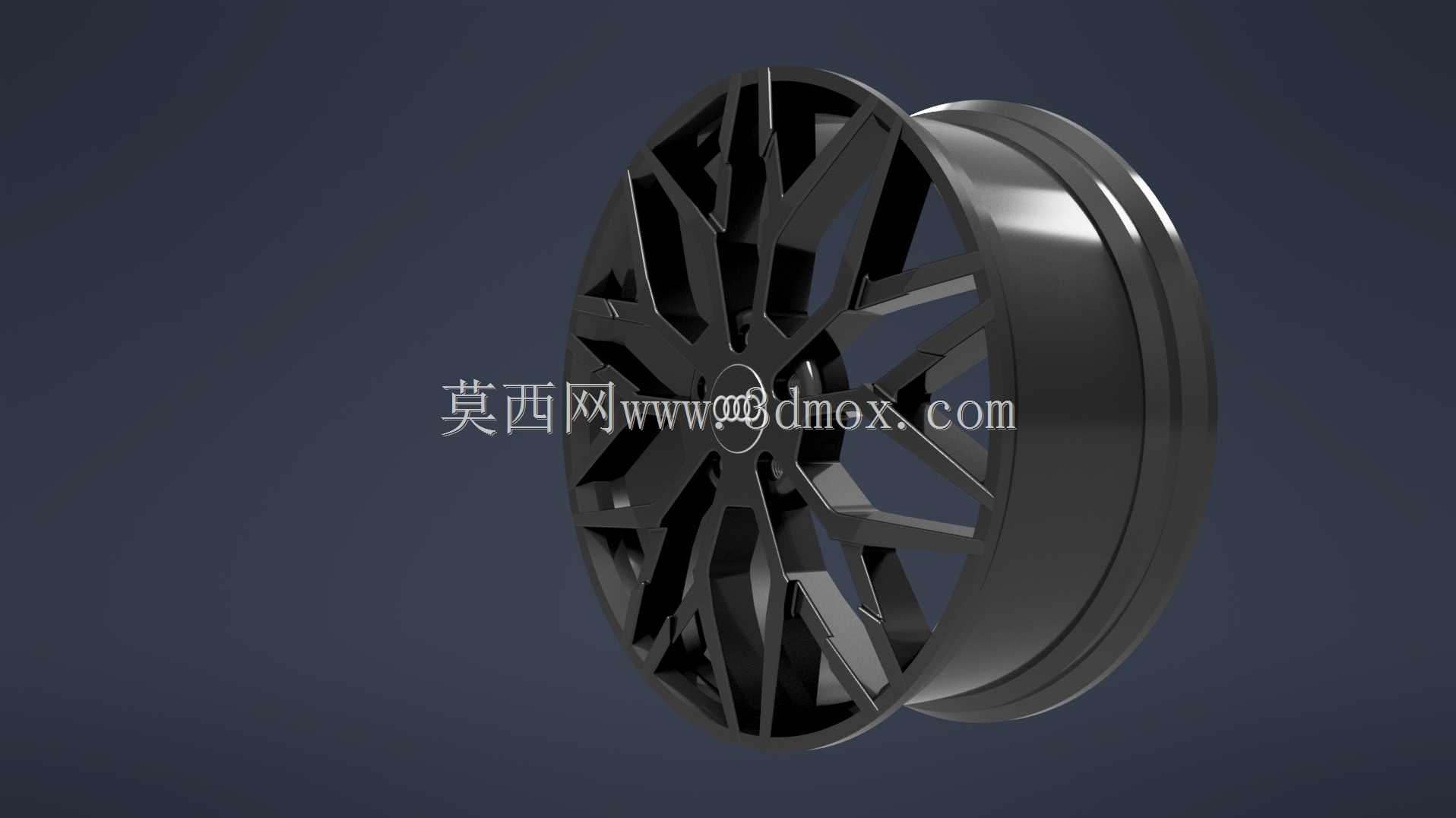

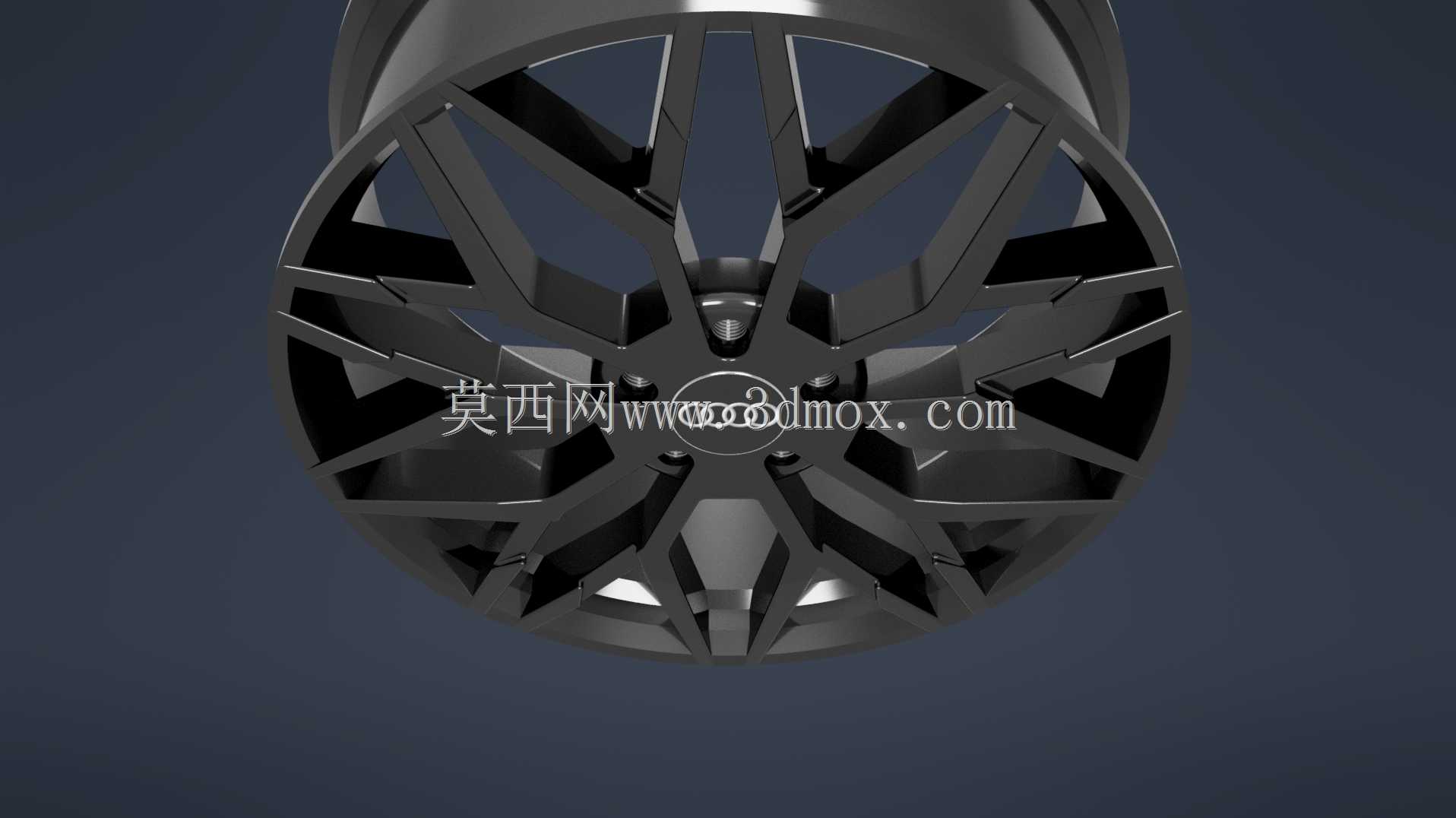

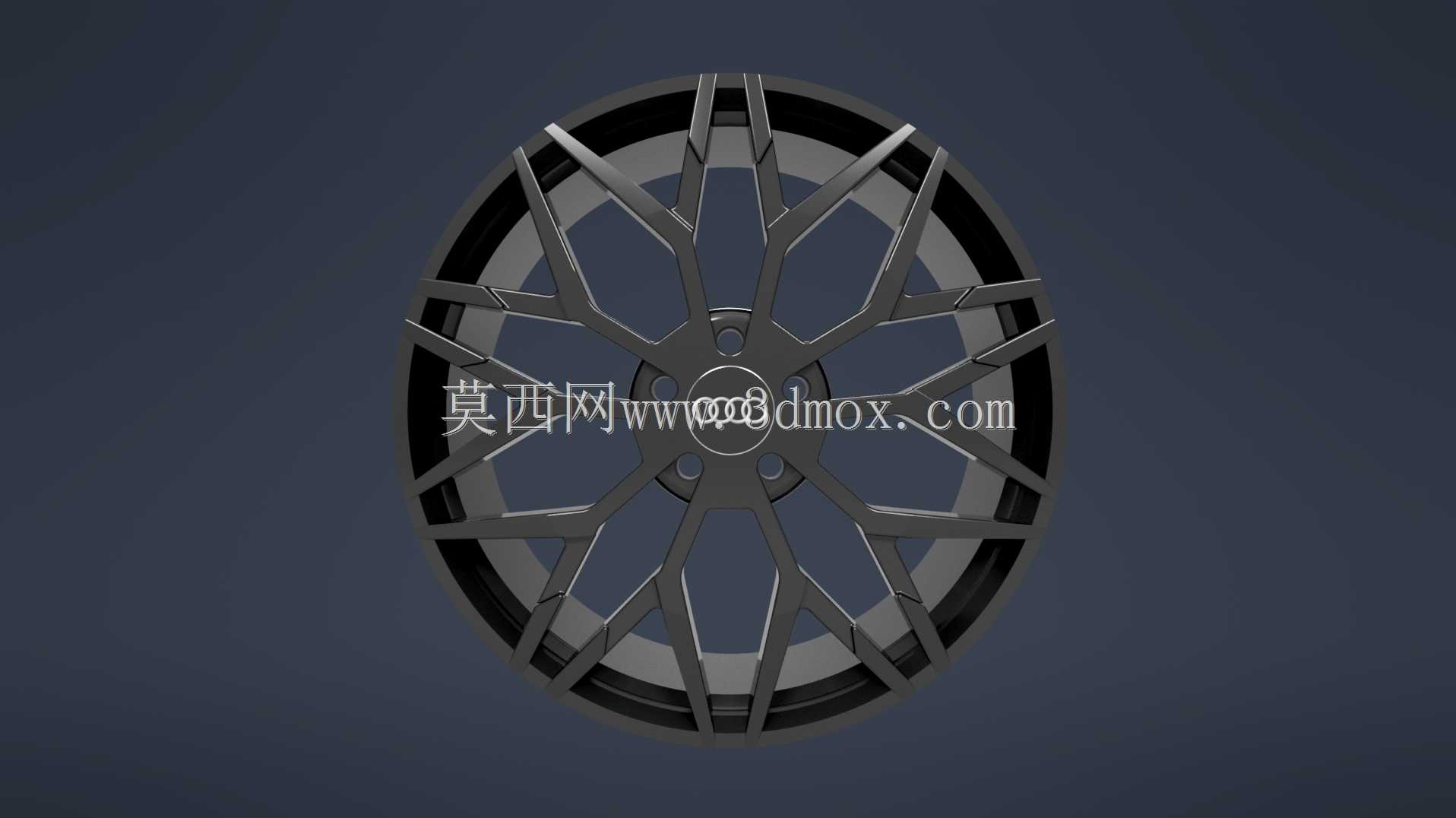

奥迪十八寸改装轮辋结构设计

　　这款轮辋的结构开发围绕乘用轿车改装替换场景展开，适配奥迪车型18寸轮毂升级需求，日常使用中承担整车承载、行驶传扭、轮胎限位固定的核心作用，是汽车行驶系统里连接车轴与轮胎的关键安全部件。

　　从安装边界来看，该轮辋公称直径为18英寸，轮辋本体中心预留匹配奥迪车型轴头的定位中心孔，盘面均匀布置五处螺栓安装孔，孔位分度圆、中心孔直径均对应奥迪原厂轮毂安装参数，装车时可直接贴合轴头定位面，螺栓穿入后锁紧即可完成固定，无需额外加装转接法兰，避免了转接件带来的轮距偏移、高速抖动隐患。轮辋内侧预留的制动避让空间经过校核，可兼容同车型原厂单活塞制动卡钳，也能容纳多数改装大四活塞制动套件，轮辋内缘与卡钳外壁保留足够安全间隙，转向、颠簸工况下不会发生运动干涉。

　　设计思路上，这款轮辋采用多辐条分叉式造型，十组主辐条从中心安装盘向外缘轮辋处延伸，每根辐条做分叉折线造型，既形成辨识度较高的运动外观，也在结构受力层面做了优化：辐条从中心盘向外逐渐拓宽，截面采用变厚度设计，靠近中心安装座的位置辐条厚度更大，可承受车辆起步、制动时传递的扭矩，靠近轮辋外缘的位置辐条适当收薄，在保证支撑强度的前提下降低整体自重。轮辋轮缘采用标准深槽轮辋结构，胎圈座位置的台阶尺寸符合乘用车轮辋规范，轮胎装配时胎圈可完全卡入胎圈座，充气后胎圈与轮辋紧密贴合，高速行驶时不会出现轮胎滑脱、慢撒气的问题。

　　实际工况里，轮辋需要承受整车垂直载荷，过减速带、颠簸路面时还要承受冲击载荷，辐条的分布形式让载荷可以从轮胎接地点均匀传递到中心安装盘，避免局部应力集中。轮辋背面的安装面做了铣平处理，与轴头接触面平面度控制在装配要求范围内，锁紧螺栓后受力均匀，不会出现盘面翘曲。气门嘴预留孔设置在轮辋内侧凹槽位置，加装常规橡胶气门嘴或者金属胎压监测气门嘴都有足够操作空间，不会与辐条、制动部件发生磕碰。

　　建模过程中对轮辋的各个配合尺寸做了完整参数化定义，轮辋宽度、偏距数值都按照改装常用规格设定，轮辐的镂空间隙经过核算，既可以让行驶气流穿过镂空区域带走制动盘热量，提升制动系统散热效率，也不会因为镂空面积过大削弱辐条结构强度。轮辋表面的造型棱线做了过渡圆角处理，避免应力集中在尖角位置，同时也符合后期机加工、表面喷涂的工艺要求，不会出现加工死角。

　　在整车匹配层面，该轮辋的偏距设定保证装车后轮胎外侧与翼子板轮眉基本齐平，不会超出车身宽度过多，也不会因为偏距过大让轮胎向内蹭到悬挂摆臂、减震筒部件。转向打满方向时，轮胎内侧与悬挂部件、轮拱内衬都保留充足间隙，满载压缩悬架到极限行程时也不会出现轮胎蹭轮拱的情况。

　　结构细节上，中心盖位置预留了品牌标识安装位，五个螺栓孔周围做了局部加厚凸台，螺栓锁紧时的压紧力作用在凸台区域，不会让盘面出现压痕变形。轮辋的槽底位置做了平滑过渡，没有突兀的截面突变，压铸或者锻造成型时材料流动顺畅，成型后内部缺陷概率更低，后期做动平衡时也可以在轮辋内侧边缘粘贴平衡块，校正旋转不平衡量，保证高速行驶时方向盘无抖动。

　　这款轮辋既可以用于奥迪车型的原厂替换升级，也适配同安装孔距、同中心孔规格的其他大众集团乘用车型，改装后既可以提升整车外观运动感，也能通过合理的结构减重降低簧下质量，间接提升悬挂响应速度与操控表现。建模时完整还原了轮辋从中心安装盘、辐条、轮缘到胎圈座的全部结构，所有装配相关尺寸都可直接用于后续工程出图、工艺试制，结构校核时可直接导入有限元模块做径向冲击、弯曲疲劳仿真，验证不同载荷工况下的应力分布，为后续量产加工提供完整的三维结构依据。
