CA6140车床方孔传动滑轮结构设计

项目分类:通用机械零部件 发布时间:2024-03-14 ID:742020
  • CA6140车床方孔传动滑轮结构设计
  • CA6140车床方孔传动滑轮结构设计

  带传动在普通卧式车床的主运动与进给运动分配链路里承担着缓冲吸振、过载打滑保护的作用,这款方孔皮带轮正是围绕CA6140系列车床主轴箱外侧的传动工位展开结构设计的。从整机布局来看,车床主轴端到交换齿轮箱、进给箱之间的动力传递,往往需要通过V带或平带完成一级降速,皮带轮作为带与轴之间的衔接零件,既要保证转矩可靠传递,又要在带速波动、切削载荷突变时维持运转平稳性。

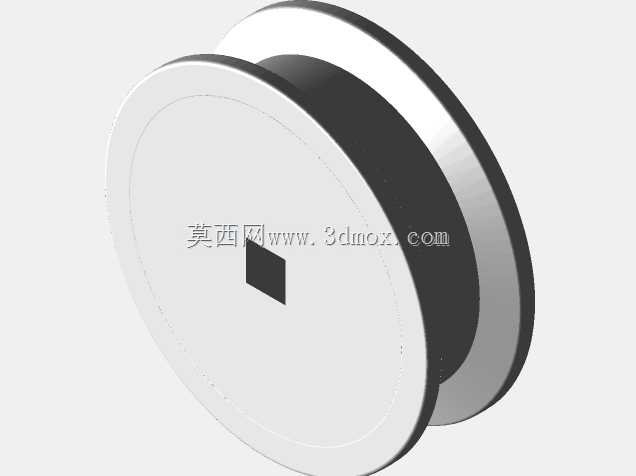

  轮体采用典型的盘式带轮构型,外缘加工出适配传动带的环形轮槽,槽型截面按照带的楔角做对应修形,保证带面与槽壁充分贴合,避免偏磨和早期掉带。轮缘两侧留出凸缘挡边,挡边高度略高于带的嵌入深度,在车床启停、正反转切换或者带张紧力出现轻微衰减时,能够限制传动带的轴向窜动,防止带从轮槽中脱出。轮体中部的轮辐采用实体盘式过渡,而非薄板辐条结构,这一取舍和车床的工况直接相关:车削加工中断续切削、重力切削带来的冲击载荷会反复作用在带轮上,实体盘辐的刚性更好,运转时的振动衰减能力更强,也不容易在辐条根部产生应力集中裂纹。

  轮毂中心开设方形轴孔,这是该零件区别于普通圆孔键连接带轮的核心特征。方孔配合对应的方轴段,依靠方形截面的四个直面同时承载转矩,相比单键连接,接触承压面积大幅增加,在频繁正反转、冲击载荷下不会出现键槽挤压崩边、键滚切失效的问题,装拆时也无需额外配作键连接,轴向定位靠轴肩与锁紧件即可完成。方孔的棱角处做了小圆角过渡,避免热处理和装配时在尖角位置产生应力集中,孔壁的尺寸公差按照过渡配合选取,既保证轮体与轴段周向无相对转动,又能在检修时沿轴向顺利敲出拆卸。

  从安装边界上梳理,轮体的轴向总厚度需要和车床主轴箱外侧的安装空间匹配,轮缘外径决定了带传动的中心距与包角大小:外径过小会使主动轮与从动轮的包角不足,降低带的有效摩擦力;外径过大则会引起带速过高、离心力增大,加剧带的疲劳损坏。设计时轮槽的基准直径按照车床额定主轴转速与电机输出转速的传动比反算确定,保证主轴常用切削转速区间落在电机高效运转范围内。轮毂的轴向长度略大于轮辐厚度,两端面凸出轮辐,装配时轮毂端面直接贴合轴肩,锁紧螺母或挡圈压紧在轮毂另一端,夹紧力不会作用在较薄的轮辐板上,避免轮辐受压变形。

  实际选型与建模过程中,需要同步校核几个关键尺寸链:其一是方孔对轮缘外圆的同轴度,若同轴度偏差过大,带轮运转时会产生周期性径向跳动,直接导致传动带抖动、噪声增大,还会把附加弯矩传递到主轴轴承上,缩短轴承寿命;其二是轮槽两侧挡边的平行度,挡边偏斜会使传动带单侧受力,运行中带边持续摩擦挡边内侧,短时间内就会出现带侧面磨损;其三是轮体的静平衡余量,盘类零件外圆尺寸较大、质量分布沿径向展开,铸造或加工后的不平衡量会随转速升高被放大,建模时就要保证轮体关于中心平面对称,壁厚均匀,为后续静平衡校验留出工艺余量。

  在CA6140车床的维护改造场景中,这类带轮还常被用于进给箱的传动改造:当原有圆孔带轮出现键槽磨损、孔轴配合松动导致传动丢转时,更换为方孔配合的带轮可以直接消除周向配合间隙,进给传动的定比精度随之恢复,车削螺纹时的螺距累积误差也能得到改善。轮体材料一般选用灰铸铁,铸铁的减振性优于钢件,带轮运转时自身的微变形可以吸收带传动的振动,铸铁轮槽的耐磨性也足够支撑长期摩擦,成本远低于钢制焊接带轮。建模时将轮槽、方孔、圆角、挡边全部参数化,后续调整传动比只需修改轮缘基准直径,方孔尺寸可随适配轴段的方头规格联动更新,能够快速衍生出适配同系列不同工位的带轮变体,满足车床备件测绘、老旧设备翻新的设计需求。
