科幻风格翼形徽章装饰摆件结构

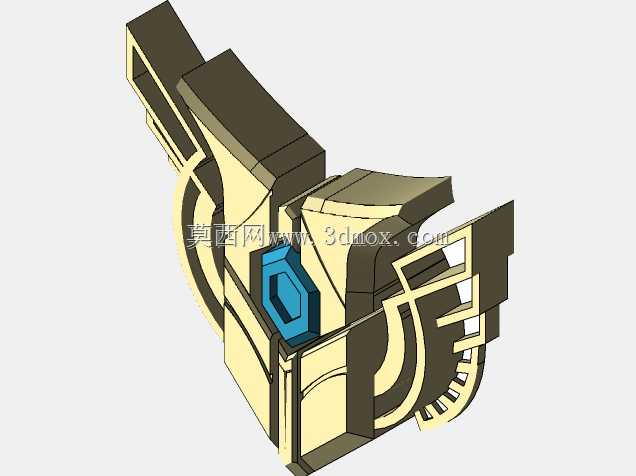

　　该翼形徽章类装饰结构采用左右完全对称的布局思路，整体以V形收束的中心主体为视觉核心，两侧延伸出层叠排布的翼状肋条，中心位置预留六边形嵌件安装位，可嵌入蓝色透明装饰件模拟能量核心效果，在文创周边展示、主题场景道具制作、桌面装饰摆件开发以及科幻IP衍生实体打样场景中，都可作为外观结构参考使用。

　　从实际装配逻辑来看，中心六边形嵌槽的边界尺寸经过匹配校核，槽体侧壁设置限位台阶，透明嵌件装入后不会出现轴向窜动，翼侧的多层肋条并非单纯装饰造型，每一层肋条的厚度都做了均匀过渡，最薄处保留足够的实体壁厚，无论是采用3D打印光敏树脂成型、ABS注塑加工还是金属失蜡铸造，都可以避免成型过程中出现肋条 fill 不足、冷却变形或者脱模断裂的问题。两侧翼片与中心主体的衔接位置做了大圆角过渡，没有尖锐的应力集中棱角，当摆件放置在展示台面上承受轻微触碰载荷时，衔接位置不会出现应力开裂。

　　建模过程中首先以中心对称面为基准绘制整体轮廓草图，先确定中心V形主体的外边界，再向两侧逐层阵列翼状肋条，每一层肋条的外伸长度、弯折弧度都做了参数化约束，调整翼片展开角度时可以同步驱动所有肋条的位置更新，不需要逐个重绘特征。中心六边形嵌槽采用拉伸切除特征生成，槽底预留0.2mm的承托台阶，嵌件装入后表面与徽章主体表面齐平，不会出现凸起刮蹭或者凹陷积灰的问题。徽章背部预留平整的安装基准面，既可以直接粘贴磁吸件作为冰箱贴使用，也可以在背部加工定位孔配合销轴安装在展示支架上，适配不同的展示需求。

　　外形边界方面，整体横向展开宽度控制在120mm左右，竖向高度约70mm，主体基础厚度为8mm，翼侧肋条厚度从根部的6mm向端部逐步过渡到3mm，中心嵌件的六边形对边尺寸为18mm，嵌件厚度5mm，所有外轮廓棱边都做了0.5mm的倒角处理，既消除加工后的锐边，也提升手持把玩时的触感。安装边界上，背部平整区域的范围覆盖中心主体全部区域，直径60mm的圆形范围内没有任何凸起特征，粘贴背胶或者安装磁吸片时不需要额外打磨基面，如果需要作为服饰胸针使用，也可以在背部预设的两个定位孔位安装别针底座，孔位间距设置为20mm，匹配通用胸针配件的安装尺寸。

　　结构设计阶段特意规避了大量细小悬空特征，所有翼片的下侧都设置了微小的支撑斜度，采用FDM打印时不需要添加大量支撑，去除支撑后不会破坏翼片表面的纹理效果。主体表面的分块凹槽造型既还原了科幻装甲的拼接视觉效果，凹槽本身也可以作为填色上色的定位边界，后期做表面涂装时，不同色块之间有明确的凹槽分界，不需要额外粘贴遮蔽胶带，提升后处理的效率。中心蓝色嵌件与主体的配合采用小间隙过渡配合，装配时可以直接压入，不需要额外粘接固定，如果需要更换不同颜色的核心嵌件，也可以轻松从背部推出，实现一款主体搭配多种配色嵌件的组合展示效果。

　　在主题展馆的互动展示场景中，该结构可以等比例放大作为墙面装饰标识，放大后所有肋条的壁厚同步按比例增厚，保证大尺寸构件的结构刚性；在小型文创衍生品开发场景中，也可以缩小至40mm宽度作为胸针、钥匙扣的主体结构，缩放过程中所有特征的比例关系保持不变，不会出现细小特征糊成一团的问题。整个造型没有复杂的内部流道或者精密传动结构，核心设计重点集中在外观曲面的顺滑过渡、装配限位的可靠性以及不同成型工艺的工艺性校核上，结构工程师拿到模型后可以直接根据实际生产条件调整壁厚、拔模斜度以及安装接口尺寸，快速对接后续的打样与量产环节。
