小型箱式炉灶三维结构设计

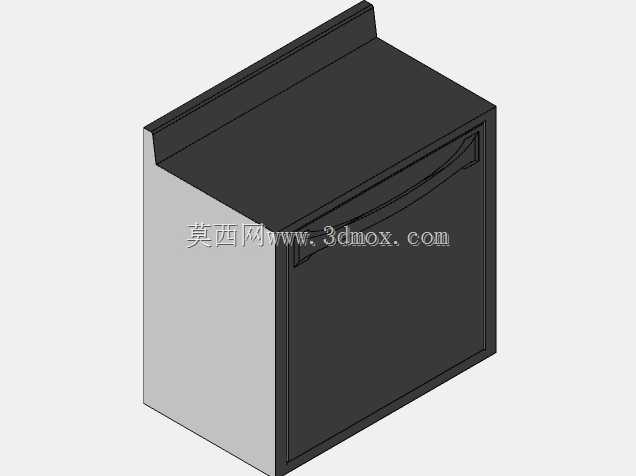

　　该三维结构围绕小型箱式加热炉灶展开，整体采用方正柜体式布局，主体由炉腔外壳、背部挡边、正面炉门及内嵌把手区域构成，适合在小型加工工位、实训教学场景或局部加热作业环境中使用。从结构布置来看，炉体外壳以规整钣金折弯件为基础，侧板、顶板与后板形成封闭围护框架，既能够维持炉体外形刚度，也可为内部保温层、加热元件和控制面板预留安装空间。背部高出顶板的挡边结构并非单纯装饰，它在实际布置中可限制后方间隙，减少热源贴近墙面的风险，同时便于管线沿背部隐蔽走向，避免操作面杂乱。正面炉门占据柜体前侧主要区域，门体与外壳之间通过边框形成清晰装配分界，门内可设置观察区、密封槽或保温衬层；门体上部的内凹式把手区域兼顾开启操作与外形完整性，

　　减少外凸件在搬运和靠近作业时的磕碰。建模时将炉门、侧板、顶板、后挡边分别拆分为独立实体，有利于后续展开钣金件、核对折弯余量，也便于在工程出图中表达焊接、螺钉连接或折边咬合关系。柜体底部保持平直边界，可直接放置于工作台、支架或预制基础上；若用于固定安装，可在底板或侧板下部增加安装孔、调节脚或隔热垫，以适应不同台面高度和通风要求。外形尺寸方面，模型呈现宽、深、高比例协调的立方体形态，背部挡边向上延伸，布置时需在设备后方预留散热和管线空间，前方则应保证炉门全开及取放工件的操作距离。对于教学练习而言，该结构覆盖了钣金柜体建模中的常见要点：多面壳体拼接、等厚壁厚控制、棱边过渡、门板内嵌关系、挡边折弯方向以及装配干涉检查。

　　设计过程中需要特别关注炉门闭合后的密封边界，若内部存在高温工作区，门框周边应预留保温材料和锁紧件位置；外壳棱边不宜采用过于尖锐的处理，实际加工中可通过折弯圆角或焊接打磨降低应力集中。侧板与顶板交接处应保持连续支撑，避免薄板在受热或搬运过程中产生明显变形。该模型没有表现复杂传动机构，重点在于炉体外部结构的空间关系和制造可行性，适合用于柜体类设备的建模训练、钣金拆件练习以及小型加热设备方案沟通。在选型或改造时，可在此基础上继续补充内部加热管、保温棉、温控元件、排烟接口和电气安装板，使外部壳体与内部功能模块形成完整设计。
