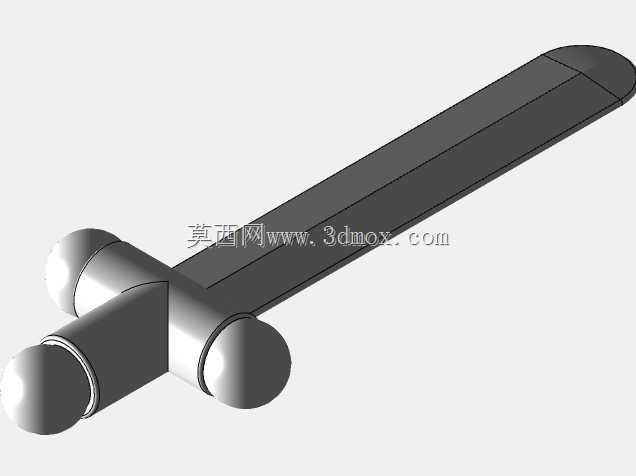

积木风格玩具小剑结构造型设计

　　从结构建模的视角拆解这件玩具小剑，最先需要处理的是剑身与十字护手的衔接关系。剑身主体采用长直扁条形态，末端做圆弧收边，没有开刃结构，整体棱线全部做圆角过渡，避免玩具使用过程中出现尖锐磕碰风险；剑身截面保持均匀厚度，沿长度方向设置两条对称的浅凹槽，既还原积木零件常见的加强筋视觉特征，也在不增加整体壁厚的前提下提升长条形件的抗弯刚度，避免把玩时剑身出现过度弯折变形。十字护手采用横向圆柱轴结构，两端配置半球形封端，圆柱轴线与剑身长度方向垂直，护手与剑身根部采用整面贴合的搭接结构，交接位置做连续圆角过渡，消除应力集中的尖角区域，握持时护手可以阻挡手部向剑身方向滑移，满足玩具兵器的基础握持防护逻辑。剑柄部分为短圆柱结构，末端同样设置球形配重端头，端头直径略大于剑柄杆身，握持时可以限制手掌从柄尾滑脱，柄身长度按照单手握持的人机尺寸设定，圆柱表面光滑无凸起纹理，适配积木类玩具简洁的装配与把玩逻辑。

　　建模过程中优先保证各回转体特征的同轴度：横向护手的圆柱段与两端半球封端共享同一根轴线，剑柄圆柱与柄尾球头共享纵向轴线，两根轴线在剑身根部平面垂直相交，相交区域做实体合并处理，不存在薄壁悬空或者零厚度面。剑身的长扁条特征采用拉伸生成，两侧凹槽使用切除命令完成，槽底与剑身侧面之间保留均匀壁厚，圆弧剑头通过轮廓倒圆角实现，圆角半径与剑身宽度匹配，不会出现曲率突变。护手、剑柄与剑身的交接位置不采用虚假拼接面，全部做布尔合并，后续如果拆分3D打印零件或者注塑模具，可以沿着剑身与护手的分型面自然拆分，拔模方向沿剑身厚度方向设定，所有外表面不存在倒扣特征，不需要复杂侧向抽芯结构。

　　这类造型的实际应用场景集中在积木拼装玩具配套道具、儿童桌面游乐道具、3D打印创客教学案例几个方向。作为积木配套兵器件，它的整体尺寸比例适配标准人仔握持比例，护手跨度、剑柄直径都可以和常规积木夹持结构匹配，不需要额外修改连接位就能安装在积木人仔手部；作为创客教学模型，它的特征涵盖拉伸、回转、圆角、布尔合并等基础建模命令，初学者可以通过这个案例理解长杆类零件的刚度设计、回转体同轴度控制、玩具产品的安全圆角规范，不需要处理复杂曲面就能完成完整的结构建模。外形边界方面，整体长度以剑身加剑柄的总纵向尺寸为最大外廓，横向最大尺寸为护手两端球头的外圆间距，厚度方向最大尺寸为剑身壁厚与护手圆柱直径的包络尺寸，所有外凸结构均为球面或者大圆角面，安装摆放时可以平稳放置在平面上，剑身底面为平直平面，不需要额外支撑底座就能直立或者平放。设计时没有添加多余的装饰凸起，所有结构特征同时服务于握持功能与刚度需求：剑身凹槽既做造型区分也充当加强筋，护手球头既完成轴向限位也消除锐边，柄尾球头既防止脱握也平衡整剑的重心，让握持点落在护手附近，把玩时不会出现头重脚轻的问题。针对后续加工，如果采用FDM3D打印，剑身平面可以直接贴打印平台摆放，支撑仅需添加在护手下方小范围区域，打印完成后去除支撑的工作量很小；如果采用注塑量产，壁厚全程保持均匀，不会出现局部缩水印，分型线可以设置在剑身厚度中分面，合模后外表面不会留下明显夹线。
