立方星模块化框架与太阳能板结构

　　这套结构面向立方星这类微纳卫星的总体装配与地面验证场景，核心是把星体承力框架、外贴太阳能电池板、面板和紧固件组织成可直接展开校核的三维装配。实际使用时，框架承担发射段载荷传递、星内设备安装基准和外部帆板支撑三类作用；侧板与顶板既形成星体外形边界，也为电池片、布线和分离机构预留安装面。

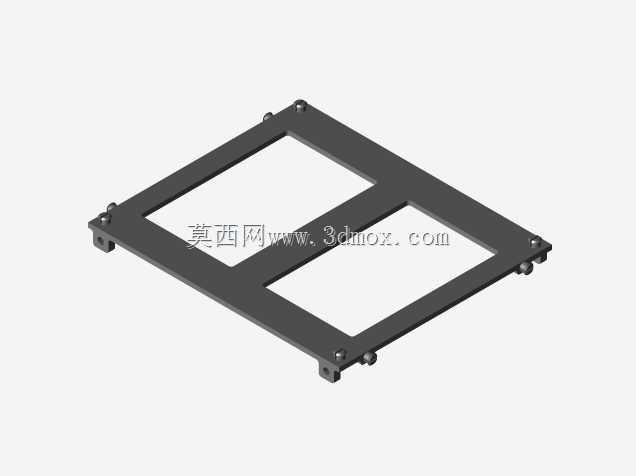

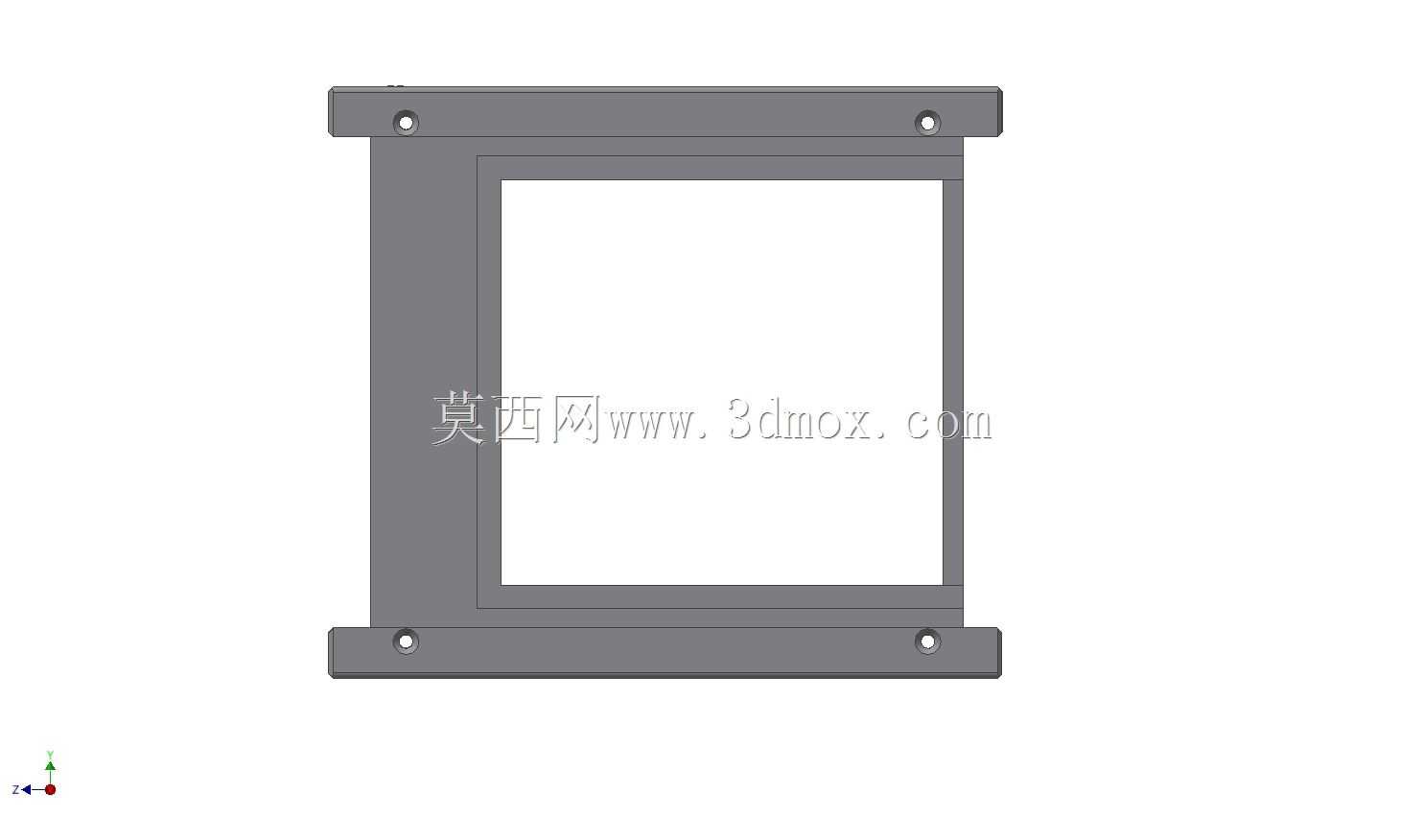

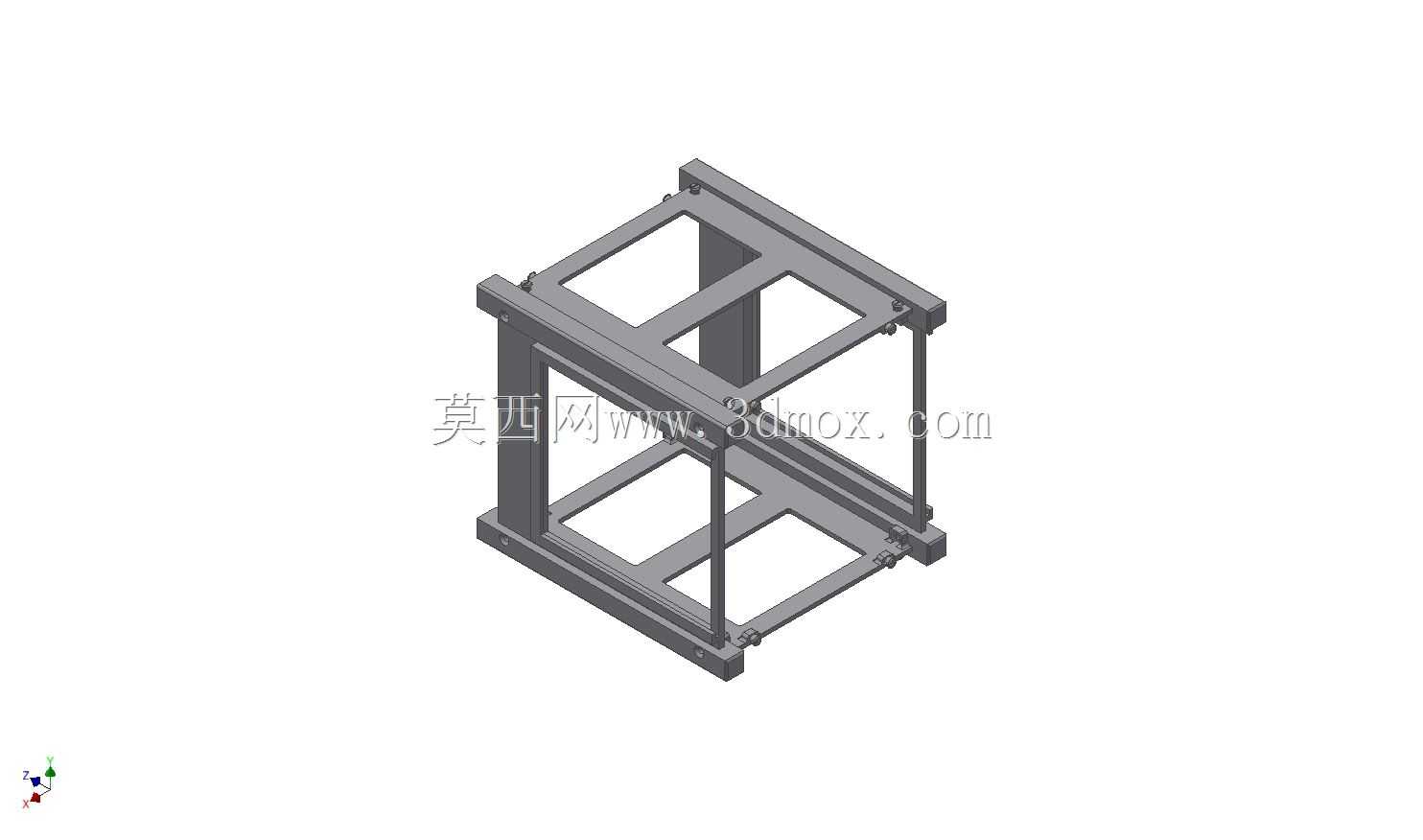

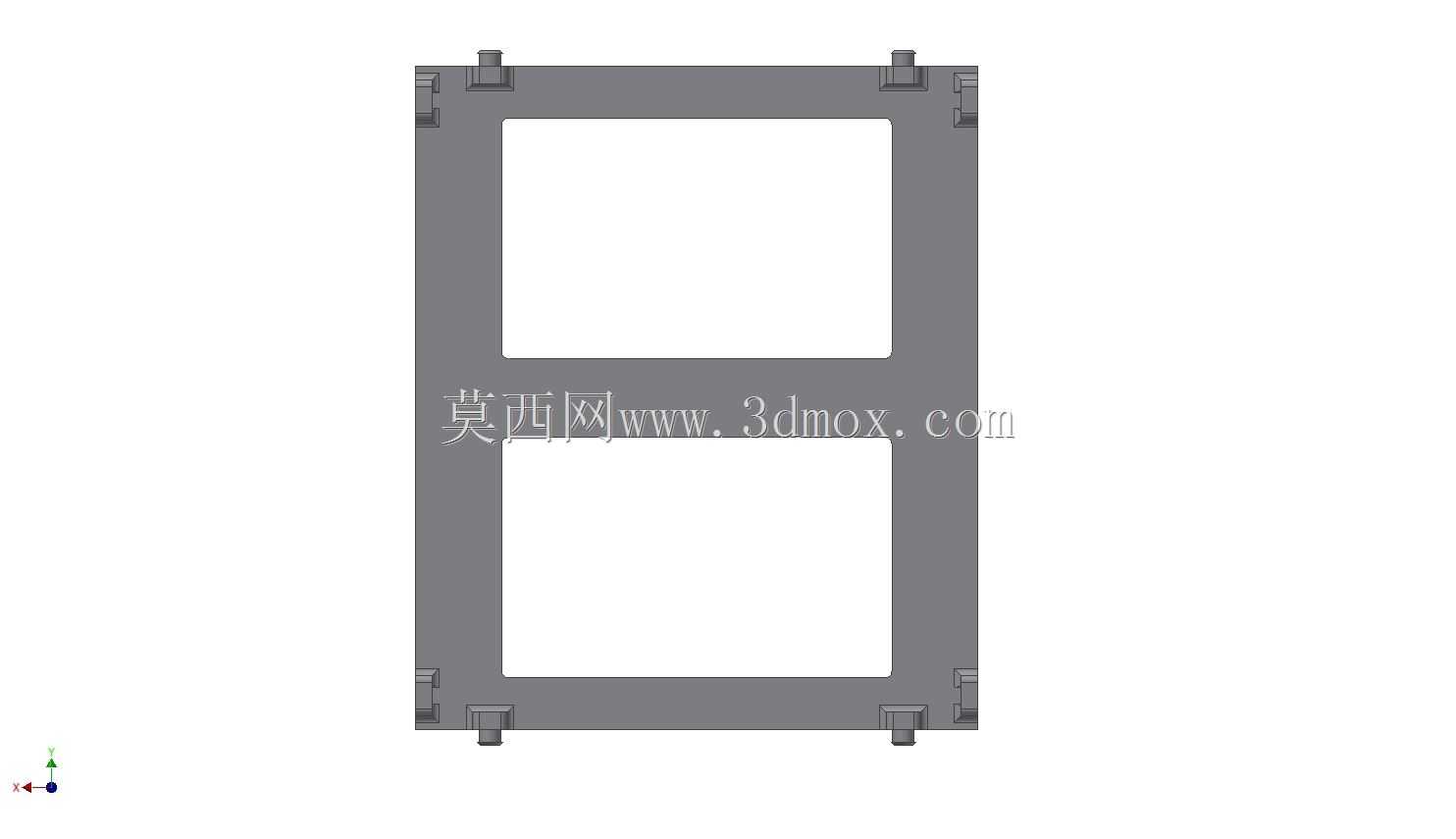

　　从结构组成看，整星围绕立方体构型搭建，框架由轻量化杆件或角柱形成主承力骨架，四个面板覆盖外部，其中两个侧面板和两个顶部面板承担不同方向的电池铺设与设备遮挡功能。装配关系中保留了八套M2×12mm平头内六角螺钉与八个M2六角螺母，用于框架、面板及局部连接件的固定。螺钉选用小规格螺纹，符合微纳卫星对质量、包络和装配空间的严格限制；平头螺钉可沉入安装面，减少外表面凸起，避免与太阳能板、发射适配器或相邻星体发生干涉。

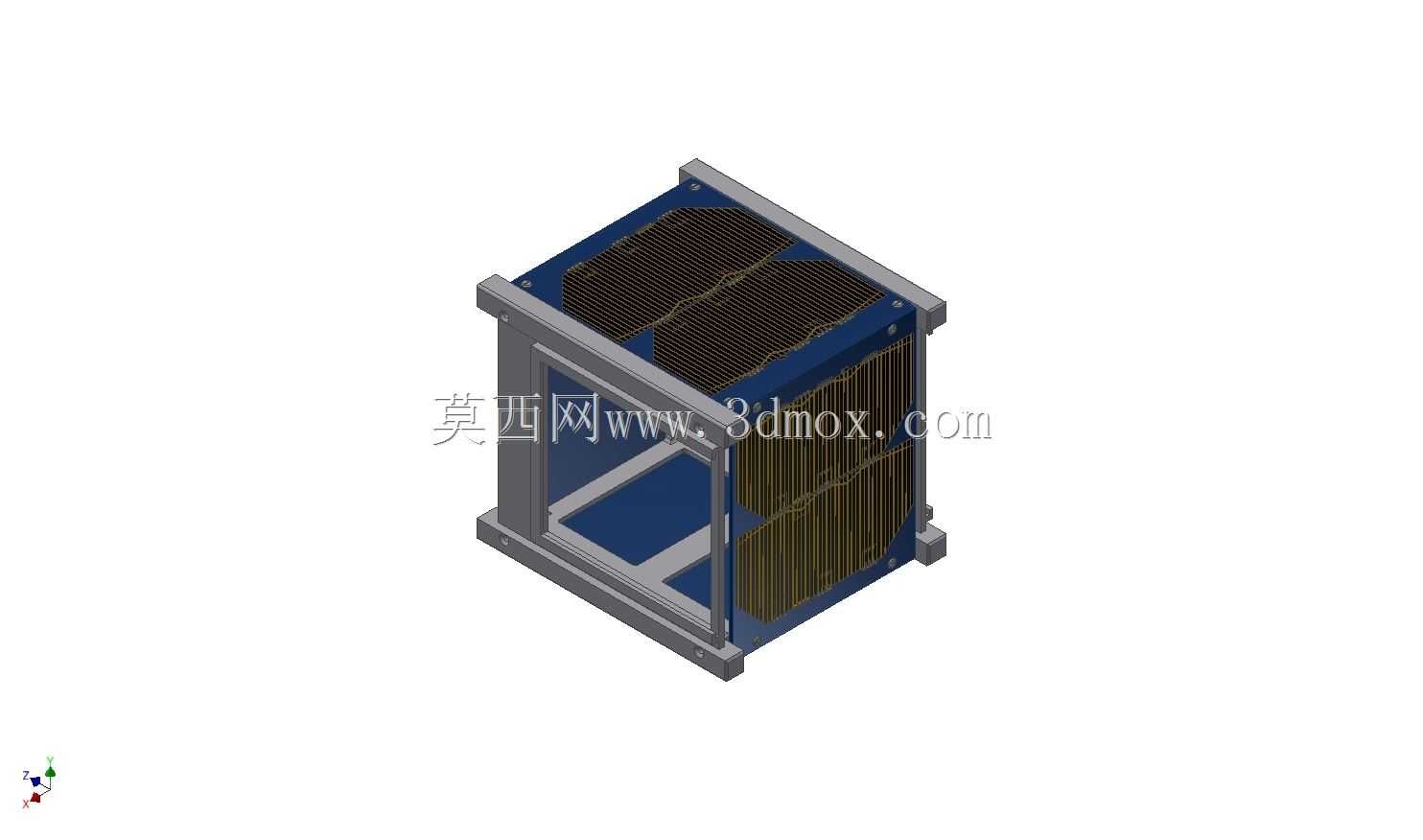

　　外部太阳能电池板通过卡扣连接器与星体连接，这种思路偏向快速装配和减少散件数量。卡扣在小卫星结构中有明显工程价值：一方面可以降低螺钉、螺母和垫片数量，减少总装工序；另一方面便于面板在测试阶段反复拆装。但卡扣位置需要重点校核接触刚度、预紧保持能力和振动环境下的松脱风险。若卡扣承担电池板的主要定位与传力功能，应在钩爪根部、配合斜面和止挡面上设置足够壁厚，并通过装配间隙控制保证插入后不产生明显晃动。若仅靠卡扣无法满足发射载荷要求，可保留螺钉作为辅助锁紧，或在卡扣外侧增加防脱压条。

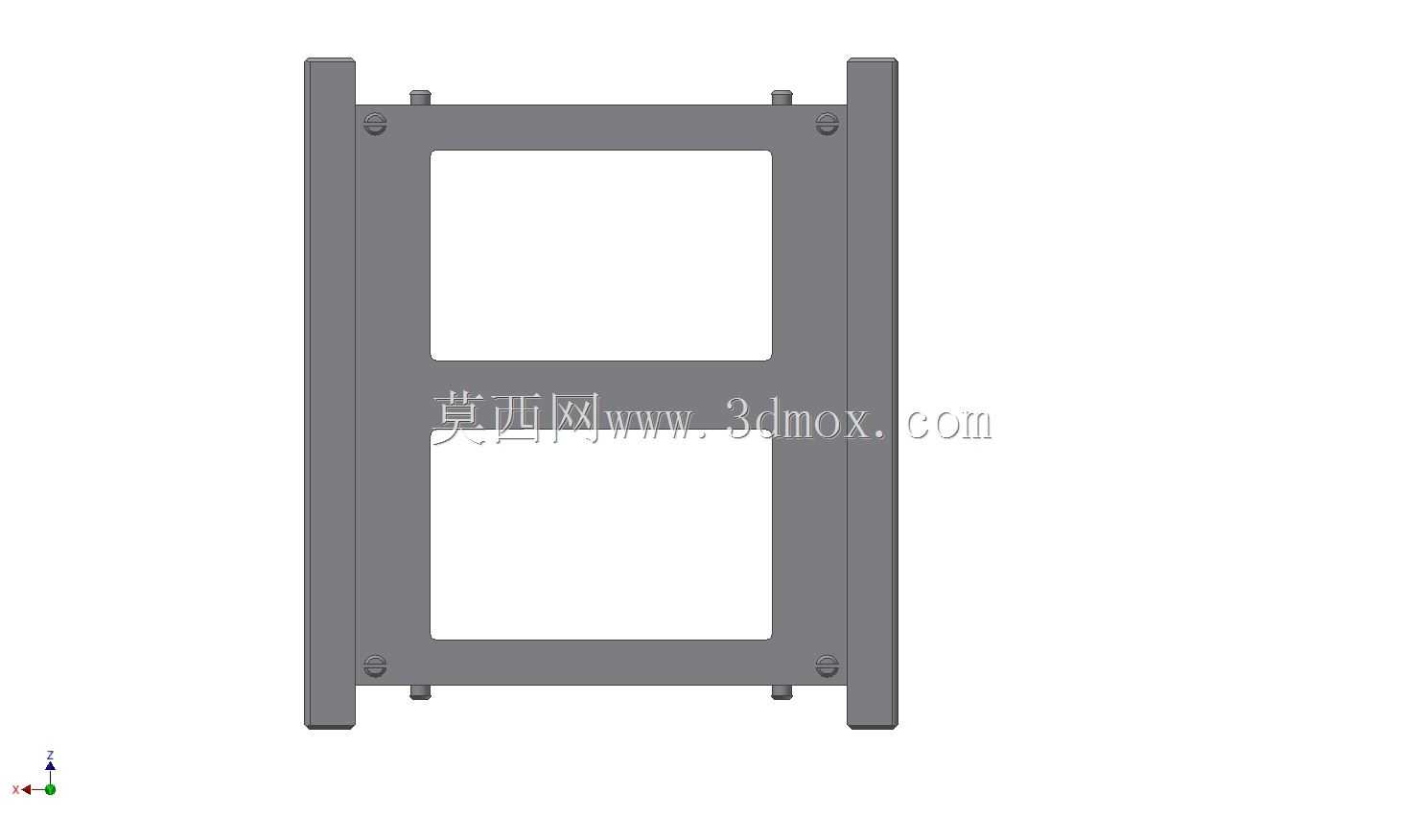

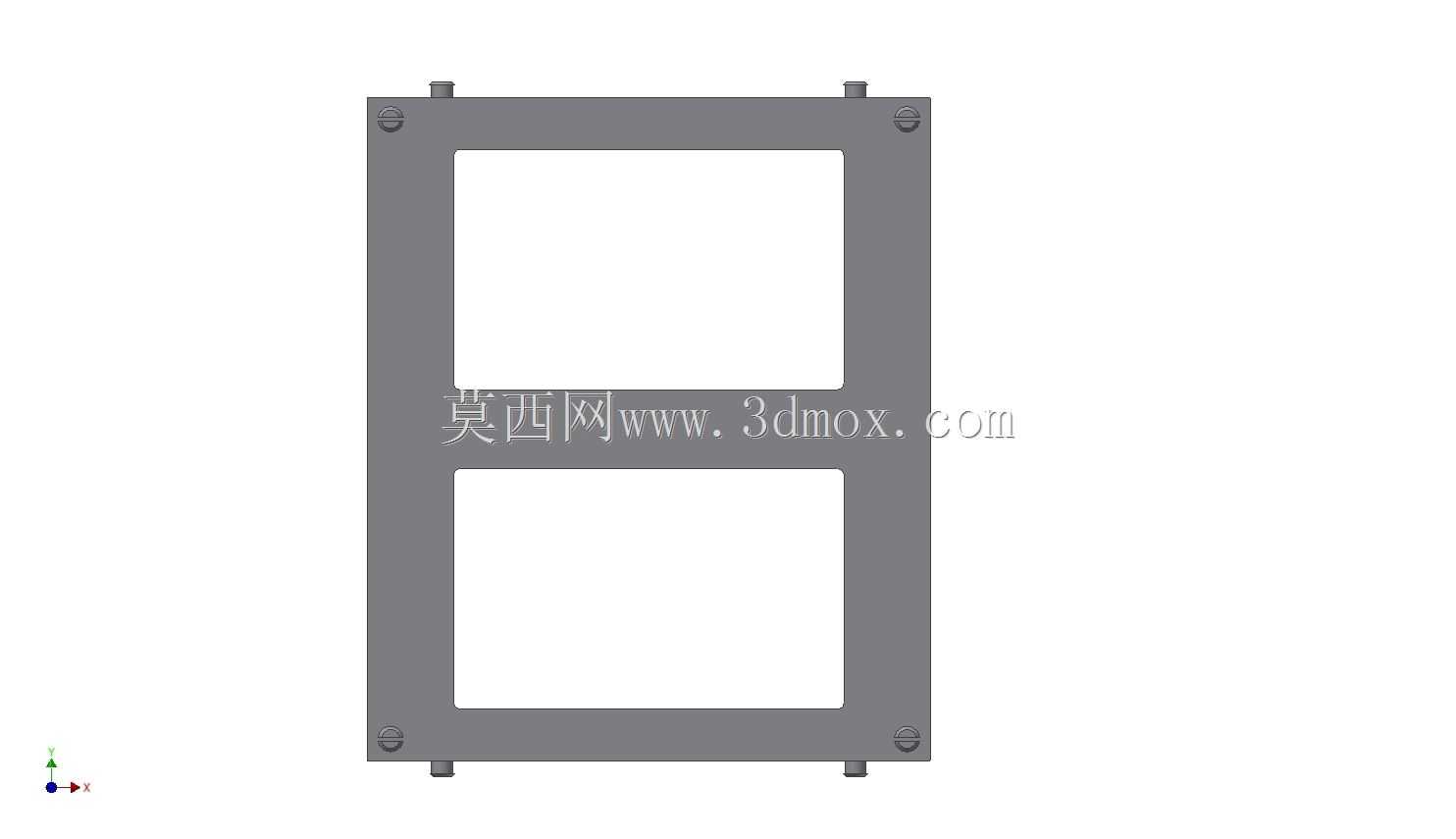

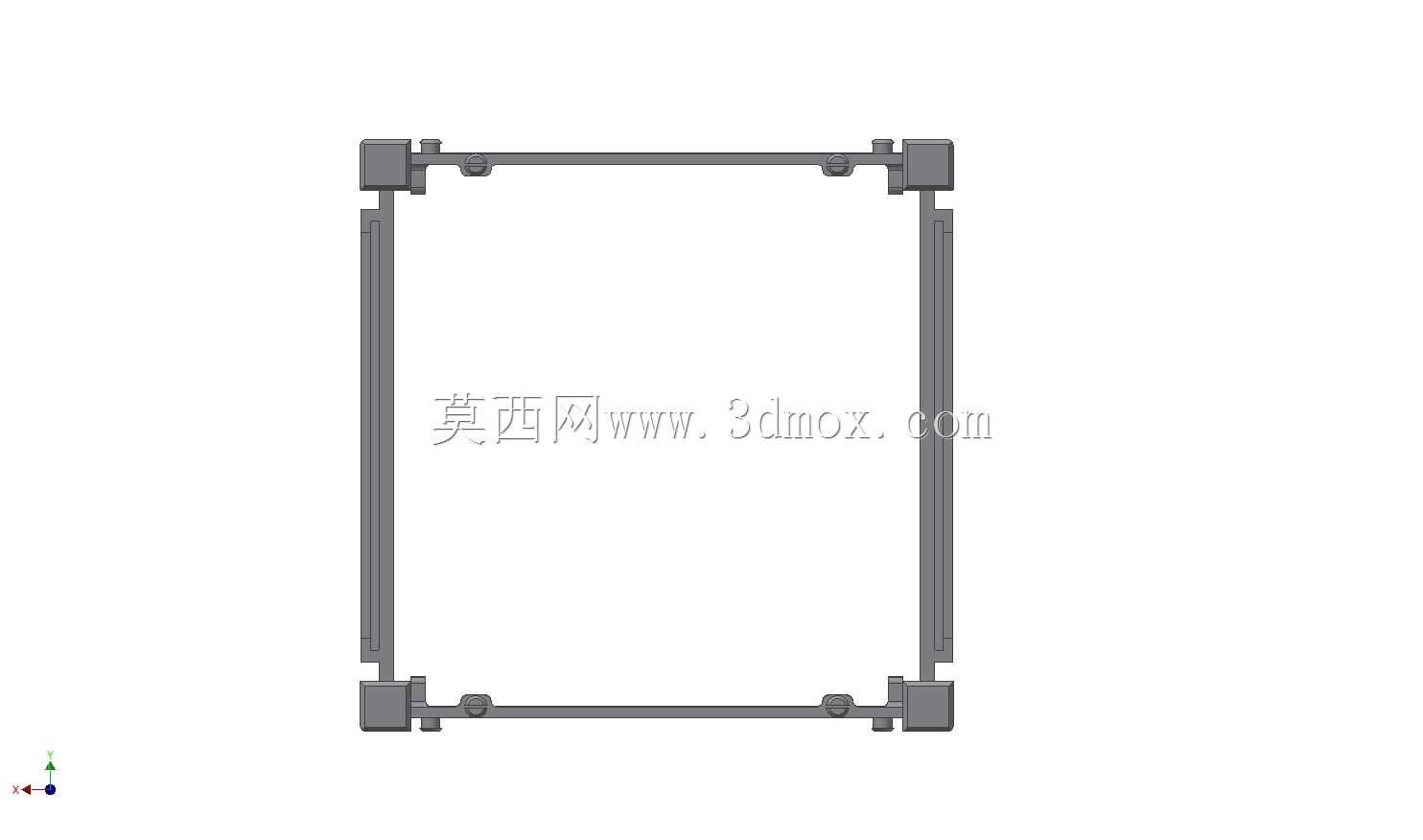

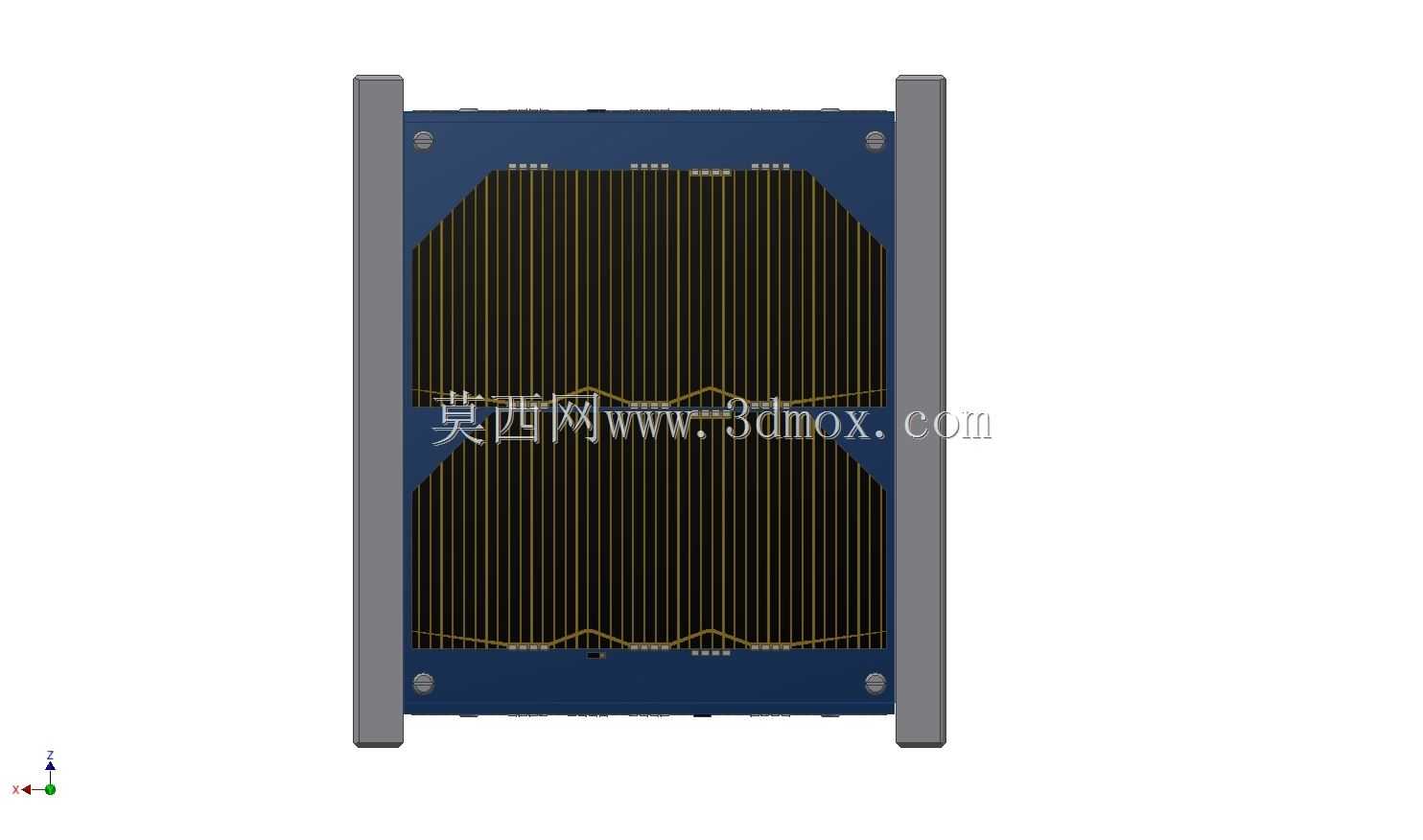

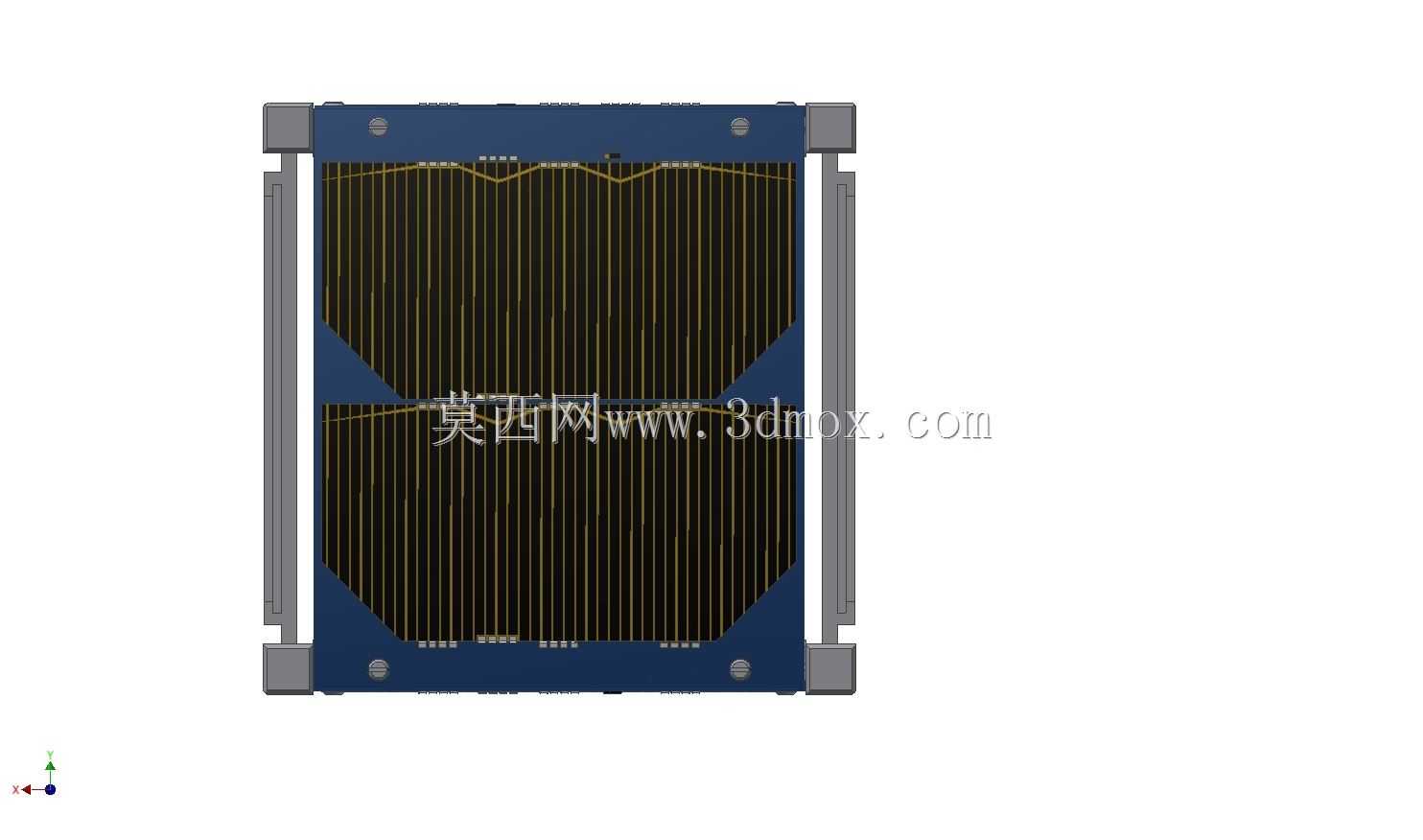

　　外形边界方面，模型按立方体卫星的紧凑包络组织，所有外伸特征都应控制在星体安装界面以内。太阳能板铺设在侧面和顶面后，板间缝隙、边角倒角和连接器突出量需要统一检查，避免电池片区域被框架遮挡过多，也避免帆板边缘超出适配器允许范围。框架底部或侧部的安装接口要与分离装置、部署开关和地面工装对齐；分离弹簧、开关触发面和压紧释放位置不能与面板紧固件冲突。

　　设计思路上，该结构没有追求复杂机构，而是把重点放在最小零件数、清晰装配路径和可增材制造的几何形态上。框架节点宜采用连续传力路径，角柱与横梁交接处避免突变截面；面板内侧可设置加强筋或局部凸台，使螺钉压紧力分散到骨架上，而不是让薄板直接承受集中载荷。太阳能板与面板之间应保留胶接或机械压边空间，电池片背面的走线槽、穿线孔和接插件位置需在建模阶段同步表达，否则后期极易出现导线挤压、插头无法闭合或面板无法贴合的问题。

　　从增材制造角度看，若采用PEKK或填充PEKK等高性能材料成形框架或支架，应控制悬垂面、薄壁和孔洞方向，保证卡扣、螺纹安装座和承力柱能够稳定成形。螺纹连接位置不建议直接依赖打印螺纹承受关键载荷，更合理的方式是设计金属嵌件、热压螺母或局部加厚凸台。玻璃或填充材料用于透明观察、绝缘或局部防护时，需要考虑热膨胀差异，不能与金属螺钉形成过约束。

　　在工程验证中，该装配可用于检查总装顺序：先完成框架骨架定位，再安装内部设备和走线，随后固定侧板与顶板，最后扣装太阳能电池板并锁定连接器。模型中还应关注有效载荷安装空间，虽然具体载荷未在结构内展开，但立方体卫星内部通常需要为航电、电源、通信模块和试验载荷留出连续安装面。框架横梁、螺母凸台和穿线孔不能侵占核心设备区，质心位置也应尽量靠近星体几何中心，以降低发射和分离阶段的姿态扰动。

　　整体来看，这套立方星结构适合用于微纳卫星概念设计、教学验证、装配干涉检查和增材制造工艺讨论。建模时需要把承力骨架、可拆面板、太阳能板连接、紧固件规格、卡扣弹性变形和外部包络作为重点，而不是只表现外观。真正投入详细设计时，还应结合振动冲击、热变形、材料许用应力和发射适配器接口进一步校核。
