船用工业发动机十英寸盘式离合传动件

　　该盘式离合传动件主要面向船舶动力系统与固定式工业发动机的动力接合场景，在主机与从动工作轴之间承担扭矩传递、动力通断与过载缓冲作用。船用机组空间紧凑，机舱内动力链通常需要在主机持续怠速运转时断开后端负载，例如轴带泵组、减速箱输入段或工业发电机组的外接传动单元，这类离合结构能够在不停止发动机的情况下完成负载切入与脱开，减少频繁启停对曲轴、飞轮及传动连接件的冲击。工业发动机现场也常将其用于皮带轮、液压泵站或备用传动模块的前置离合，使检修、调试和空载启动过程更安全。

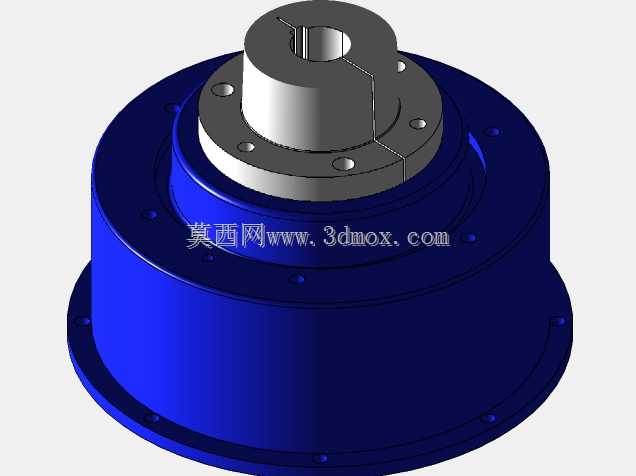

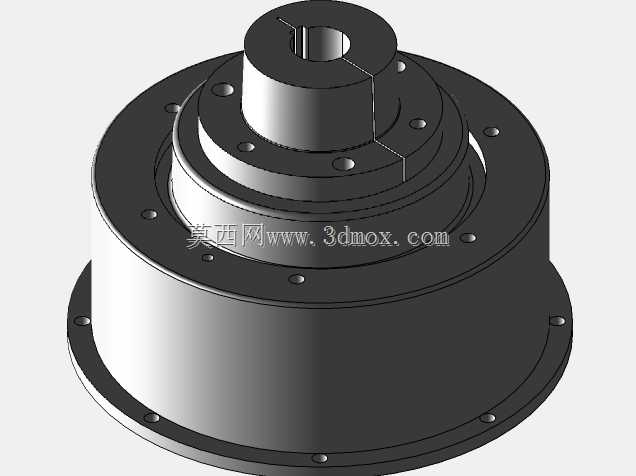

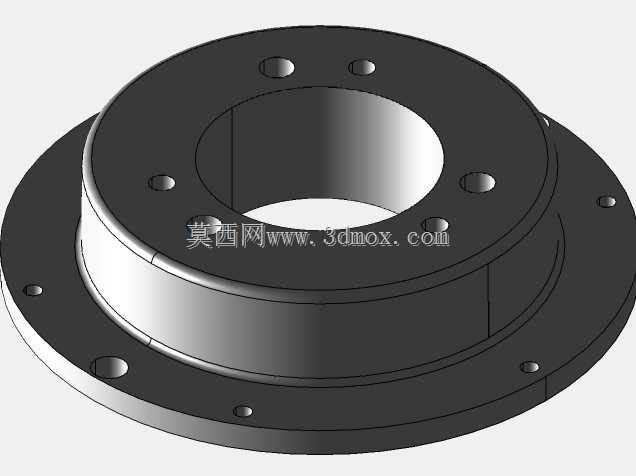

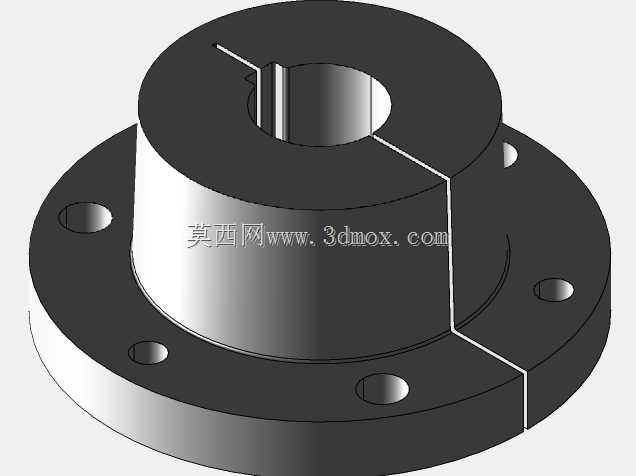

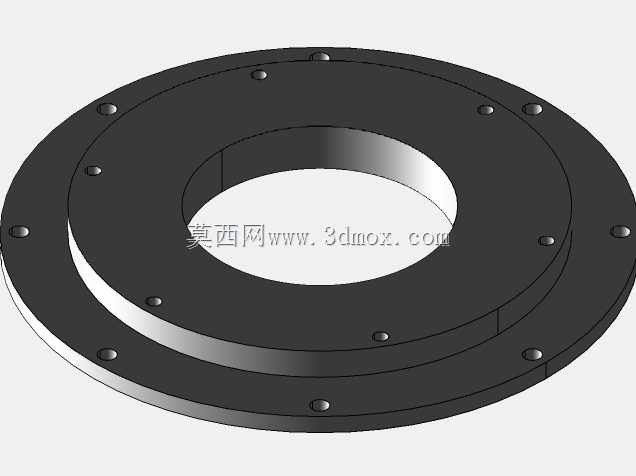

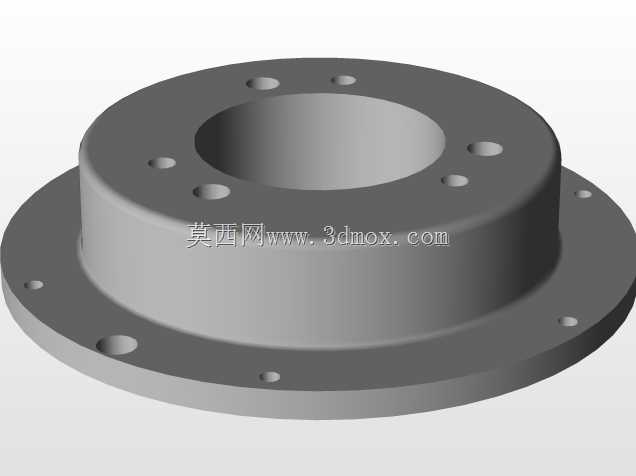

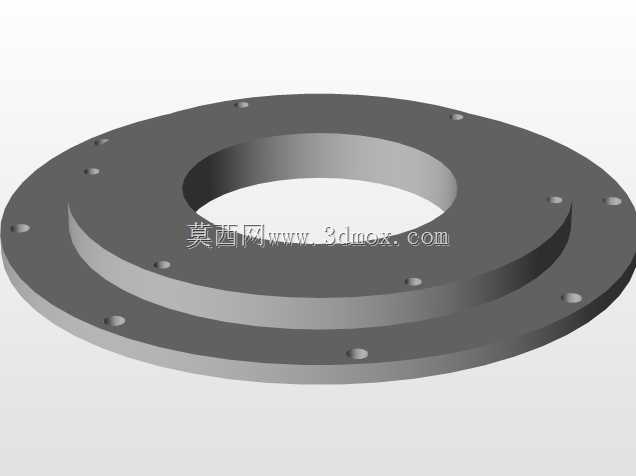

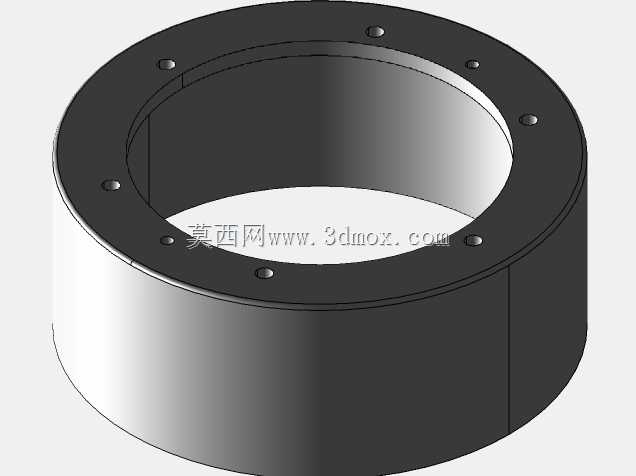

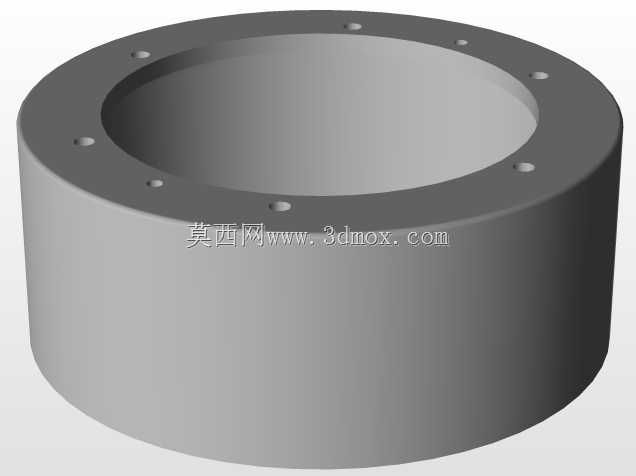

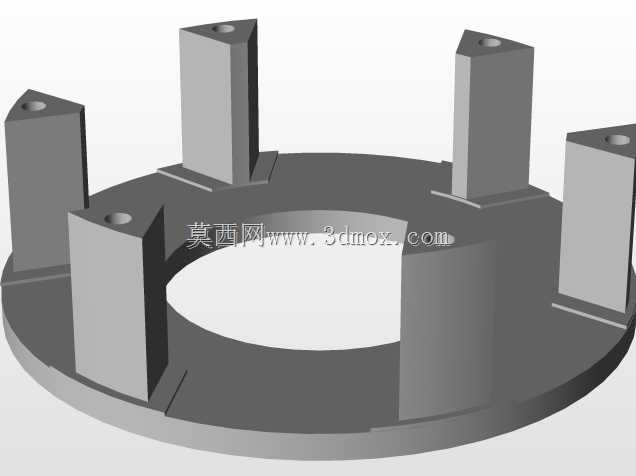

　　从结构外形看，零件采用多层圆盘叠加的盘式布局，下部为较大直径的安装法兰盘，外缘沿圆周分布多个螺栓孔，用于与机架、飞轮壳或从动设备端面对接。法兰上方逐级收束，形成容纳摩擦副、压盘和定心结构的主体壳体；顶部为带中心孔的输入轮毂，中心孔用于穿过传动轴或与发动机输出轴配合，轮毂侧面开设夹紧开口，装配后可通过紧固件抱紧轴颈，降低键连接在反复冲击载荷下的松动风险。整体轴向层次清晰，外径、轮毂高度和法兰孔位共同构成安装边界，选型时需要同时核对轴径、法兰节圆、螺栓数量以及周边护罩、皮带轮和管路的干涉范围。

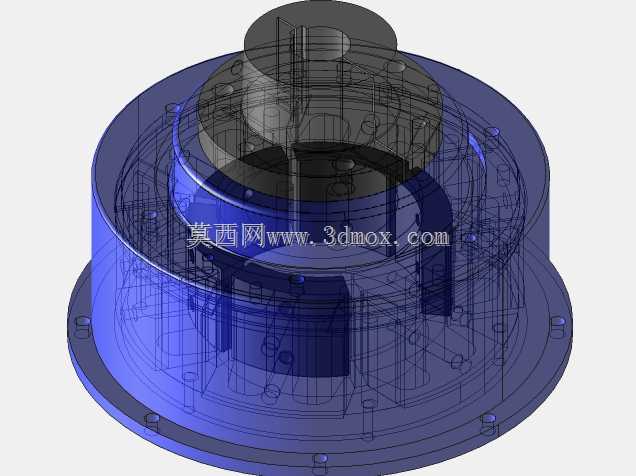

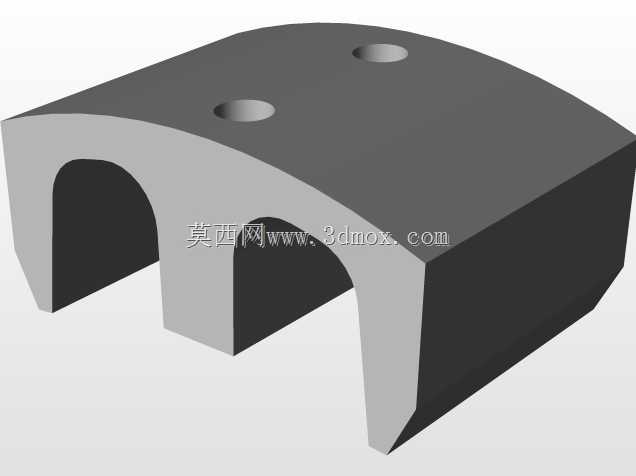

　　设计思路上，这类离合器并不追求复杂外形，而是把受力路径放在首位。发动机输出的扭矩由顶部轮毂进入，经内部接合元件传递到外层盘体，再由底部法兰或外接传动件输出。圆周均布的连接孔使螺栓受力接近对称，避免单侧偏载；多层台阶结构既为摩擦片、压盘和弹性元件预留轴向空间，也提高了壳体的抗弯刚度。顶部夹紧式轮毂适合需要现场拆装的动力单元，维修时不必大幅移动发动机或从动设备，松开夹紧部位即可沿轴向退出。盘式结构相比悬臂式小离合器，具有更大的有效摩擦半径，在相同轴向压紧力下可传递更高扭矩，同时热容量也更充裕，适合船用主机舱通风受限、工业机组连续运行时间较长的工况。

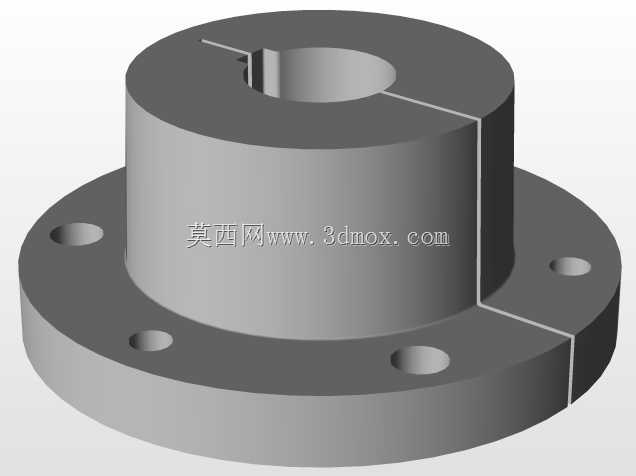

　　实际建模时，应优先保证回转轴线、法兰端面和轮毂中心孔的同轴关系。底部法兰安装面是整机定位基准，端面平面度直接影响离合器与从动轴的对中质量；若安装面偏斜，摩擦副会出现局部压紧，导致接合抖动、异常磨损和轴承附加载荷。顶部轮毂内孔与夹紧缝的尺寸需要配合轴径公差处理，夹紧缝两侧应留出足够的螺栓压紧区域，避免抱紧后局部应力集中。外圆上的台阶并非单纯装饰，而是对应内部零件的装配限位，建模时应保持各台阶壁厚均匀，尤其在螺栓孔附近要留有合理边距，防止紧固时产生变形。

　　在功能特性方面，该结构兼顾刚性连接与可控脱开两种状态。接合时，盘式摩擦副在轴向压力作用下形成稳定摩擦面，发动机扭矩能够平顺传递到后端负载；脱开时，主动侧与从动侧分离，后端设备可在主机仍运转时停止转动。对于船用动力包，这一特性有助于码头调试、舱内检修和多负载切换；对于工业发动机，则可在空载启动阶段降低起动机负荷，待转速稳定后再逐步接入工作机。由于发动机存在转速波动和瞬时冲击，离合器外壳与法兰连接处需要承受周期性剪切力，因此圆周螺栓孔的数量、孔径和分布半径应与额定扭矩匹配，不能仅按外观比例确定。

　　安装边界上，下部大法兰决定了径向占用空间，设备机架侧需要预留与法兰外径相适应的沉台或平面支撑，并保证螺栓安装工具具有操作空间。顶部轮毂向上突出，轴端锁紧件、键槽和压紧螺栓会进一步增加轴向高度，布置时应核对上方罩壳、油管和操纵机构的距离。若该离合器与皮带轮或联轴器串联使用，还需检查外圆台阶与带轮轮辐、联轴器膜片及护罩之间的径向间隙。侧向夹紧开口应布置在便于操作的方位，同时避免正对高温排气管或易积水位置。

　　从维护角度看，盘式离合件的检查重点集中在摩擦面磨损、轮毂抱紧状态和法兰连接可靠性。长期打滑会使摩擦副温度升高，进而引起压盘变形和扭矩衰减；法兰螺栓若预紧不足，接合瞬间可能产生相对滑移，造成孔壁和定位面损伤。三维结构设计阶段就应把这些维护点纳入考虑：摩擦副区域保留拆装空间，轮毂夹紧螺栓设置可达路径，法兰孔位与机架螺纹孔一一对应。通过这种以扭矩传递路径、安装对中和现场维护为核心的结构处理，该离合传动件能够在船舶与工业发动机动力系统中实现稳定的动力接合与断开。
