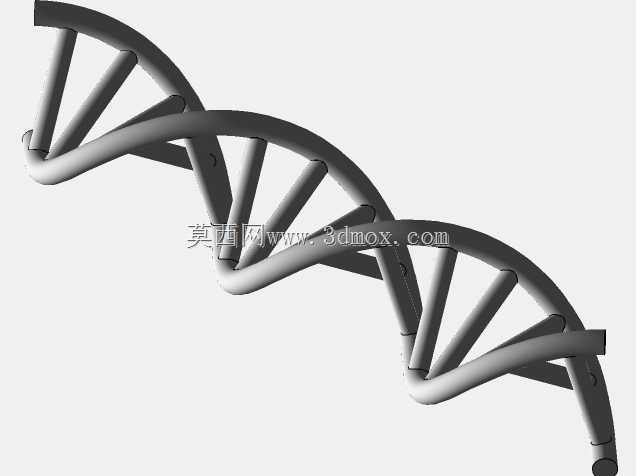

双螺旋结构教学演示摆件三维造型

　　这个造型的核心并不是追求复杂装配关系，而是把空间双螺旋曲线的生成逻辑、杆件连接方式和整体可视比例讲清楚。实际建模时，最先要确定的是两条主螺旋骨架的导程、回转半径以及相位差。双螺旋结构在视觉上容易显得松散，若两条骨架间距过大，横向连接杆会像独立撑杆，结构语言不连贯；若间距过小，中心区域又会拥挤，投影到平面后层次不清。因此骨架半径、导程和连接杆长度需要一起调整，使每一圈扭转都能形成稳定的梯形空间轮廓。

　　从教学场景看，这类结构常用于生物结构示意、机械原理展示、空间曲线练习以及展厅科普装置。它不需要承担真实载荷，但对形态准确性要求较高：两条骨架应保持连续平滑，扭转方向一致，横向连接杆在相邻骨架之间等角度分布。连接杆不能简单垂直于某一条曲线，否则在螺旋推进过程中会出现长短突变；更合理的做法是让杆件沿两条骨架对应点之间的最短空间方向布置，再根据视觉密度控制每圈连接数量。

　　建模思路上，可以先建立一条中心轴线，再以固定半径生成螺旋引导线。第二条骨架通过绕中心轴旋转固定相位得到，保证两者始终保持对称关系。随后在引导线上按角度阵列连接点，逐段生成横向圆杆。主骨架采用圆截面扫掠时，要注意截面方向沿曲线法向连续变化，避免在大曲率位置出现截面翻转。连接杆与骨架相交处不宜保留尖锐穿插边界，若用于展示件或打印件，可在交接位置做小半径融合，使外观更接近整体弯制构件。

　　外形尺寸方面，整体呈细长弧形带状，长度方向由螺旋圈数和导程决定，径向边界由骨架回转半径加杆件半径构成。布置安装边界时，应在模型两端预留平直段或固定座位置，因为纯螺旋端部直接落地会形成点接触，不利于展台摆放。若作为桌面摆件，底部可增加透明支座；若作为教学展板的一部分，则可把螺旋轴线倾斜放置，让观众从正面同时看到骨架扭转和横向连接节奏。

　　结构功能上，该作品主要承担形态演示作用：两条连续骨架表达链状主体，横向等距杆件表达配对连接，周期性扭转则形成辨识度很高的双螺旋符号。设计时不需要引入额外装饰件，过多肋板、外壳或底座会削弱结构本身的空间曲线特征。杆件直径应统一，主骨架可略粗于横向连接杆，使视觉主次明确；若两者直径接近，远看会混成一团管状网格，若连接杆过粗，又会抢掉螺旋主线。

　　在工程练习价值上，这个模型适合训练扫掠、阵列、空间点对应和曲线相位控制。初学者常犯的问题是分别画出两条螺旋后手动摆放横撑，结果杆件角度不一致，旋转一周后连接关系错位。更稳定的方法是把连接位置参数化，用角度或弧长驱动对应点，再批量生成杆件。这样调整导程、半径或圈数时，整体结构能够同步更新，不需要逐根修补。

　　实际展示还要考虑观察方向。双螺旋在正视、侧视和斜视下呈现的形态差异很大：正投影中横向杆件可能重叠，侧视中骨架曲线更明显，斜视则能同时表达深度和扭转。用于渲染或出图时，可选择略带俯角的斜视角，让前景杆件、后景骨架和中心空隙形成层次。材质上采用统一金属灰或哑光塑料即可，重点表现圆管连续性、交接关系和螺旋节奏，而不是依靠纹理掩盖结构问题。

　　若后续把它转化为实物，尺寸边界还要结合制作方式判断。采用弯管加工时，主骨架的弯曲半径不能过小，端部需要预留装夹余量；采用增材制作时，悬空横撑与骨架之间的夹角应避免完全水平，必要时加支撑或调整摆放姿态。无论用于课程演示、科普展陈还是创意桌面装置，最终都应保证螺旋关系清楚、杆件连接均匀、整体轮廓干净，让观看者一眼读懂双螺旋的空间构成。
