18AWG多槽线缆梳理固定梳结构

　　这款多槽线缆梳理件主要面向电控柜内部布线、测试台架线束整理、3D打印设备走线区以及小型自动化装备的线缆成束场景，用来把同规格导线逐根分隔、并排约束，避免多根线缆在狭窄安装空间内交叉缠绕、拉扯端子或随设备振动发生位移。实际装机时，线束往往从接线端子排侧向驱动器、传感器和执行元件分散引出，若没有统一梳理，线缆会在柜内堆叠成束，后期排查单根线路、更换端子或追加走线时都需要反复拆动扎带；该梳状件把每根导线限制在独立槽位内，走线走向从出线端就被规整为平行排列，既保留了线缆必要的弯曲余量，也让线束外侧轮廓整齐，扎带捆扎后不会出现局部鼓包。

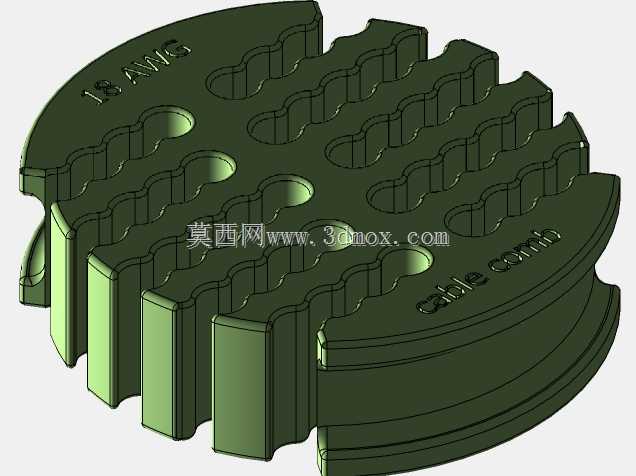

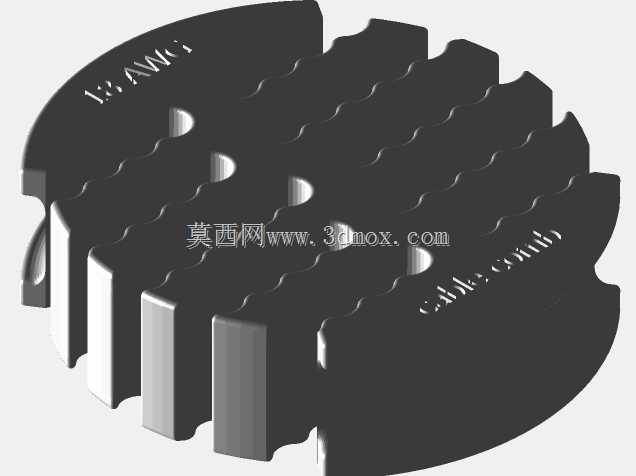

　　结构上采用圆盘式基座加多层平行梳齿的布局，基座外缘带有一圈凸缘，可嵌入机柜预留的安装孔、理线板开孔或定制支架槽内，安装后轴向定位靠凸缘端面贴合，周向可随开孔形状止转；梳齿沿圆盘径向分层排布，槽口朝向线缆引入侧，导线从外侧压入即可落入对应槽位，不需要穿线，装配和后期维护都更方便。齿槽的圆弧轮廓按18AWG导线外径匹配，槽底圆弧与线缆外皮贴合，槽口宽度略小于线缆直径，压入后依靠齿侧微小弹性变形卡住线缆，正常振动工况下不会自行脱出；齿顶做了圆角过渡，压入线缆时不会割伤PVC或硅胶外皮，长期使用也避免应力集中造成外皮破损。

　　盘面上预留了多个贯通光孔，这些孔位一方面可作为螺钉过孔，将梳体直接固定在安装板、绝缘隔板或设备侧壁上，另一方面也可作为扎带穿孔位，当线缆数量较多、需要额外束紧时，扎带穿过孔位环绕整排线缆，把梳体与线束绑定为一体，防止梳件沿线缆轴向滑移。盘面还刻有线缆规格标识与功能字样，现场装配时工人可快速确认该件适配的线径，避免与其他规格理线件混料；多件同规格梳体可沿线束走向间隔布置，间隔距离根据线缆弯折半径和设备振动幅度确定，通常在端子出线端、线束转弯处和进入拖链前各设置一处，就能把长距离线束的横向偏移控制在很小范围。

　　设计思路上优先考虑了布线操作的效率与线缆防护的平衡：若采用整体封闭孔式理线板，每根线都要从头穿入，预制线束返修时必须拆卸大量接头；开放槽式结构则允许后装，即便线束已经压接完成，也可以把梳件从侧方卡入线缆。梳齿的厚度与齿间间距经过协调，齿厚保证多次拆装后不发生断裂，齿间留足线缆外皮的容纳空间，相邻线缆之间保留轻微间隙，避免高负载工况下线芯发热互相影响。圆盘轮廓没有尖锐外角，在柜内人手可触及的区域操作时不易划伤，也减少了线束晃动时与零件边缘摩擦的风险。

　　从安装边界看，盘体直径适配常规机柜的理线窗口，凸缘下方的圆柱段高度与常见钣金开孔板厚匹配，装入后背面不突出过多，不会干涉柜内另一侧的元件；梳齿凸起高度覆盖多根线缆堆叠的半径方向尺寸，整排线缆卡入后最外侧线缆不高出齿顶过多，扎带捆扎后线束外圆与齿顶基本齐平。对于需要分层布线的设备，可将两个梳件背对背组合，分别梳理不同走向的两组线，中间通过盘面孔位用螺钉或隔离柱连接，形成双面理线组件；在移动设备或随动拖链旁使用时，梳件固定端与拖链固定端保持一段平直过渡距离，让线缆进入拖链前 already 处于平行状态，降低拖链往复运动中线缆互相摩擦的概率。

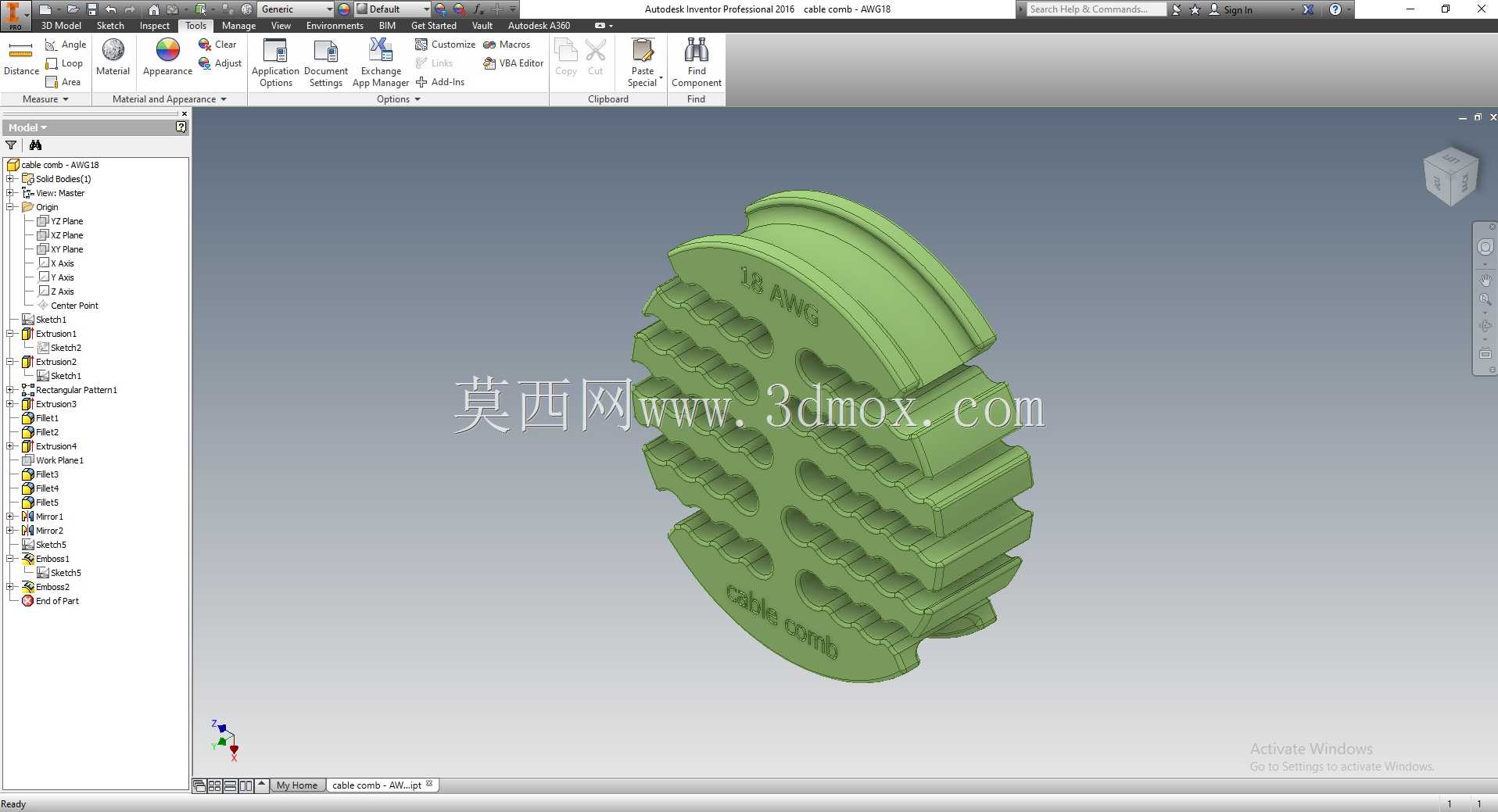

　　建模过程中，齿槽阵列采用参数化驱动，线径规格、槽数、齿厚和盘体直径都可按实际线缆数量调整，本结构对应18根18AWG导线的排布需求，槽位沿盘面均匀分布，受力对称，螺钉孔位避开齿槽根部，防止开孔削弱齿根强度。拔模方向沿盘体轴向设置，梳齿侧面保留轻微拔模斜度，若采用注塑或3D打印成型，脱模后齿槽尺寸稳定，表面无需大量后处理即可满足使用要求。
