该扁平吹气喷嘴主要用于压缩空气吹扫工况,常见于机床加工区切屑清理、零件表面冷却吹除、输送线粉尘吹扫、装配工位碎屑清除以及自动化设备末端的定点气幕形成。与普通圆孔气嘴相比,这类结构把入口处的集中气流在喷嘴内部逐步展开,最终通过前端一排等距窄缝输出,形成宽度较大、厚度较薄的扇形气帘。气帘覆盖范围沿喷嘴前端线性铺开,适合对长条区域、平面工件表面或夹具定位面进行连续吹扫,能够减少单点吹气造成的气流集中、吹扫宽度不足和局部反弹问题。

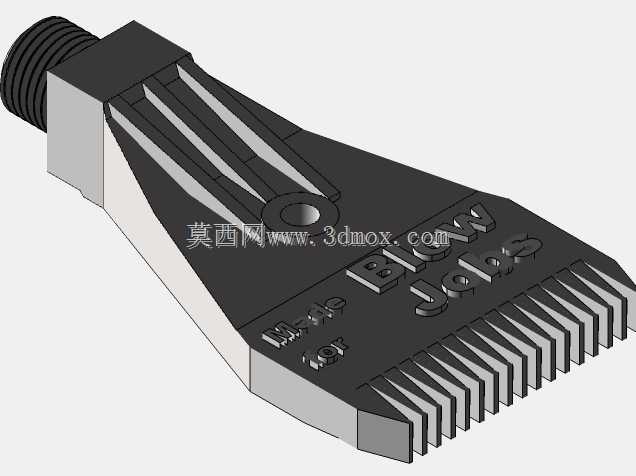

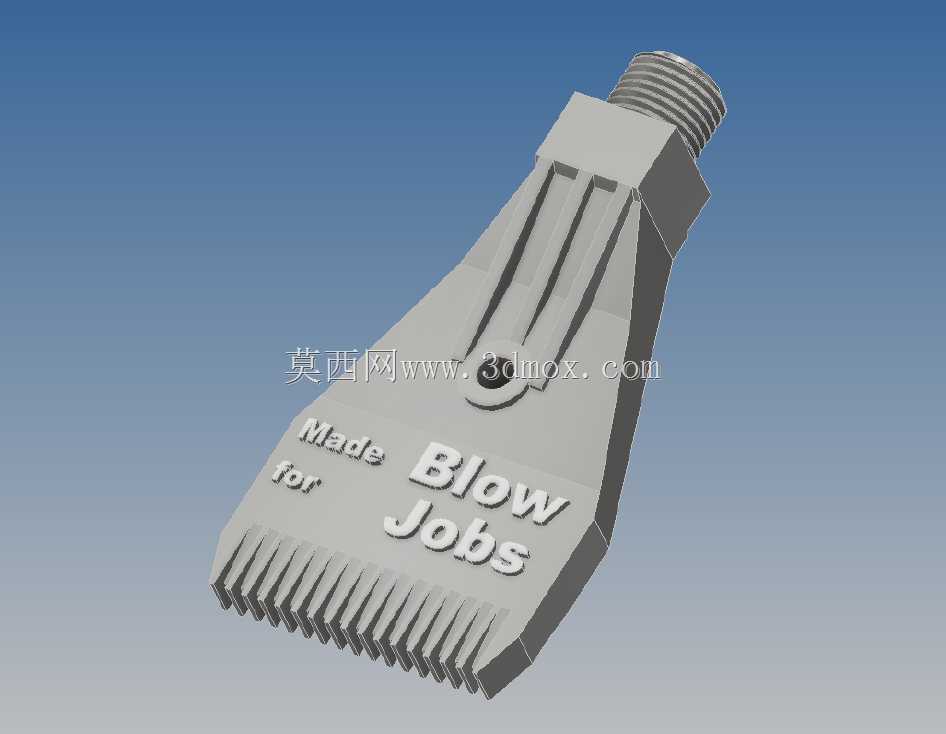

从结构组成看,后端采用1/4英寸外螺纹接口,用于直接拧入气动管路、铰接接头、电磁阀出气端或固定支架上的内螺纹孔。螺纹段后方设置六角形过渡体,既承担扳手拧紧受力面,也作为管路接口与扁平扩张段之间的刚性过渡。主体从六角段向前逐渐加宽、变薄,内部流道并非简单直孔,而是由入口圆形截面逐步过渡到扁平腔体,使压缩空气在进入前端梳齿状分流结构前完成扩压和均布。前端多片平行隔筋将总出口分隔为若干窄长喷口,隔筋之间保持一致间距,喷口方向与喷嘴安装基面形成固定喷射角,可在近距离形成连续高速气流带。
设计这类喷嘴时,首先要处理的是入口螺纹与扁平腔体之间的截面突变。若直接在螺纹孔末端开设宽扁槽,气流会在腔体两侧形成明显死区,中间喷口气量偏大、两端喷口气量偏弱,吹扫带均匀性下降。因此模型中扩张段采用渐进式轮廓,腔体宽度沿气流方向逐步增加,厚度相应收窄,使气流在较低损失下向两侧分配。前端隔筋不能只按外观等距排列,需要兼顾单件加工或打印成型时的刚性:隔筋过薄会在高压气流长期振动下产生疲劳裂纹,过厚则占用出口面积,降低有效喷流宽度并增大气流阻塞。较合理的做法是让隔筋根部保留圆角或小倒角,端部保持平直,以提高抗振能力,同时保证各喷口出口边界清晰。
外形尺寸方面,该喷嘴的安装边界主要由后端螺纹、六角拧紧空间和前端扁平扇面三部分决定。1/4英寸螺纹段适合常规车间气动系统,安装时需在螺纹周围预留扳手回转空间,六角体两侧不能被支架或护板贴死,否则装配阶段无法施加预紧扭矩。喷嘴主体向前展开后宽度明显大于螺纹直径,布置在机床防护罩、机械手末端或多联吹扫梁上时,应按前端最大宽度确定相邻喷嘴间距;若需要气幕连续覆盖,喷嘴之间可保留少量重叠喷射区,若只要求定点清理,则应避免相邻气流相互干扰。喷嘴厚度方向较薄,适合伸入工件与夹具之间的狭窄空间,但安装面不能让扁平腔体承受侧向碰撞,前端梳齿部位受撞击后容易造成喷口错位或隔筋变形。
在实际使用中,该喷嘴可沿工件输送方向横向布置,使扇形气帘横跨输送带表面,用于吹掉钻孔、铣削后残留的铝屑、切削液和粉尘;也可固定在车床、加工中心防护门附近,对刀具退出后的工件夹持区域进行辅助清理。若安装在自动化线体上,通常配合电磁阀做间歇吹气,喷嘴距工件表面的高度需要根据气压调整:距离过近时吹扫带窄、冲击力大,容易把轻薄工件吹移位;距离过远则气流扩散,清屑能力下降。扁平出口的优势在于单位压缩空气消耗量下可获得更宽的作用面,适合需要低噪声、宽覆盖吹扫的场合。
三维建模时,螺纹段可按标准外螺纹大径、螺距和有效旋合长度建立,六角体需明确对边尺寸与倒角,便于装配校核。主体外形应同时建立内腔曲面或抽壳结构,不能只建外观实体,否则无法判断流道截面变化和壁厚分布。前端隔筋阵列要保证间距、厚度和出口高度一致,并在模型中保留喷口贯通检查,避免相邻筋片在建模时误合并。安装边界校核还应关注喷嘴整体长度与外部护罩、工件轮廓、管路接头的干涉关系,尤其是螺纹轴线与喷口朝向之间的角度,需要在总成布局中保证气流指向待清理区域,而不是被夹具或台面反射后形成无效湍流。
