CA6140车床Fi20开口型线性轴承滑块座

项目分类:通用机械零部件 发布时间:2024-03-14 ID:742138
  • CA6140车床Fi20开口型线性轴承滑块座

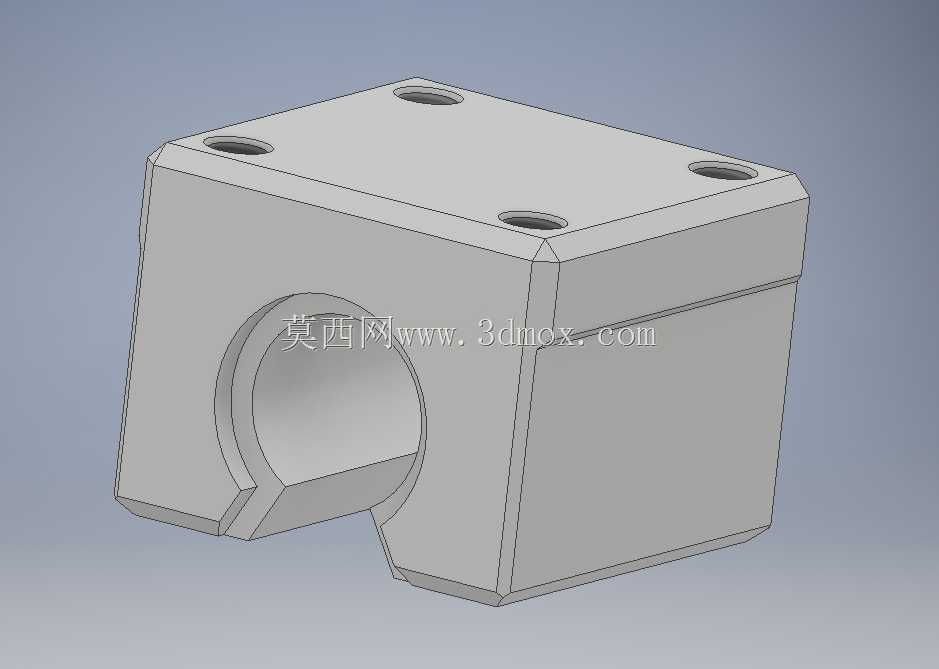

  这个件是CA6140普通车床改造与维修场景里经常碰到的一类直线导向支撑件,本体为整体方块式滑块座,中部横向贯通加工出Fi20规格的轴孔,孔壁下半部分做了开口剖分结构,属于开口型线性轴承的典型安装载体。从实际装机逻辑看,它主要承担光轴导向副的滑动支撑任务:一根直径20mm的淬火光轴从横向孔中穿过,座体随刀架拖板、小型进给滑台或改装的数控进给单元沿轴做直线往复运动,顶部四个沉头螺纹孔则用于把整个座体锁紧固定在移动工作台上,随负载一起完成纵向或横向的进给动作。

  开口剖分是这个结构最关键的设计点。完整圆孔的直线轴承在长期使用后,轴与衬套之间会因磨损产生间隙,直接影响进给精度;而孔壁下方开出的通槽,配合座体侧面预留的锁紧调节余量,可以在装配时通过夹紧螺钉微调孔的抱合直径,补偿衬套磨损后出现的游隙,让导向副重新恢复到合适的预紧状态。这一点在车床这类需要长期保持走刀平稳性的设备上尤为实用——拖板在车削外圆、端面时承受断续切削力,导向间隙一旦偏大就会出现让刀、振纹,开口结构允许现场不用拆换整根光轴、不用更换轴承衬套就能快速收紧间隙,维修工时明显缩短。

  外形上本体采用近似长方体的块状构型,棱边做了倒角过渡,避免装配时刮伤操作人员和相邻零件。顶部平面是主要的安装结合面,四个安装孔沿矩形四角分布,孔位间距在建模时需要和所配套的移动拖板安装孔严格对齐,沉孔深度要保证内六角螺钉头部完全沉入,不高出结合面,否则座体与拖板之间无法贴实,受力后会产生微动。横向轴孔的中心高是选型时最核心的安装边界尺寸:它决定了光轴轴线相对安装基准面的高度,进而决定整套导向机构与丝杠、齿条等驱动元件的同轴关系,若中心高偏差过大,光轴会承受附加弯矩,滑动阻力增大,衬套局部偏磨。建模时轴孔与顶面的平行度、孔自身的圆柱度都需要按导向件的常规精度要求约束,开口槽的宽度则要兼顾两方面——槽太窄,夹紧调节行程不足,磨损后无法充分收紧;槽太宽,孔的抱合刚性下降,重载下座体容易变形。

  从应用场景延伸看,这类滑块座并不只局限于CA6140车床本身。在普通铣床的小型附加滑台、自动化上下料机构的直线导向单元、木工机械的推台移动副,以及各类需要低成本直线运动的专机改造中,Fi20这种中等规格的光轴导向都十分常见。相比滚动直线导轨副,光轴加开口滑块座的方案对安装基面的平行度要求更宽松,成本更低,对粉尘、切屑的耐受能力也更强,衬套多采用铜合金或含油粉末冶金材质,自身具备储油润滑能力,日常只需定期在光轴表面加注机油即可维持滑动顺畅。

  建模过程中需要重点处理几处结构细节:开口槽从轴孔底部一直贯通到座体下表面,槽两侧的实体壁厚要保证夹紧时既有足够弹性变形量,又不会在反复松紧后发生塑性断裂;顶部四个螺纹孔的底孔深度、攻丝深度要留出足够的螺纹啮合长度,承受拖板往复运动的惯性力和切削反力时不致滑牙;轴孔两端可根据需要加工出微小倒角,方便光轴穿装时对中,也避免孔口锐边刮伤光轴表面的淬火层。整体结构没有复杂曲面,全部由平面、圆柱孔和开槽特征构成,非常适合在Autodesk Inventor这类参数化建模环境中做成系列化零件——把轴孔直径、中心高、安装孔间距设为可变参数,即可快速派生Fi16、Fi25、Fi30等不同规格,覆盖不同负载等级的导向需求,对机床维修备件库和非标设备设计选型都有很强的实用价值。
