Redel医疗连接器金属对接轴套结构

　　该零件属于医疗设备信号与流体连接系统中的对接承载构件，整体采用阶梯回转体构型，在整机连接链路中承担定位导向、插接限位与接口密封配合的作用。这类构件常见于监护设备、诊断仪器以及床旁治疗装置的外接接口位置，使用过程中需要反复插拔，同时要保证对接后同轴度稳定，避免接口偏摆造成接触不良或者介质渗漏。

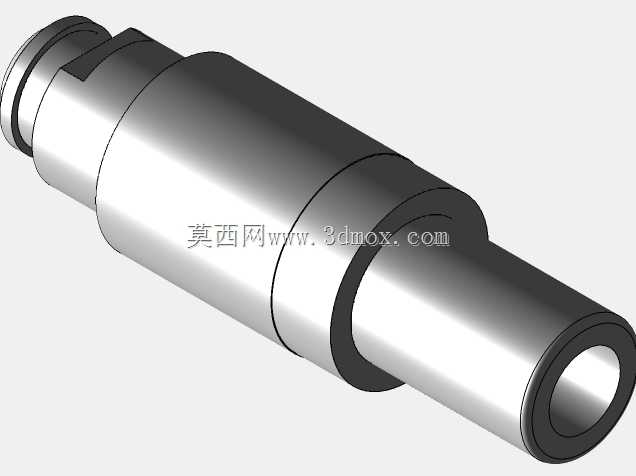

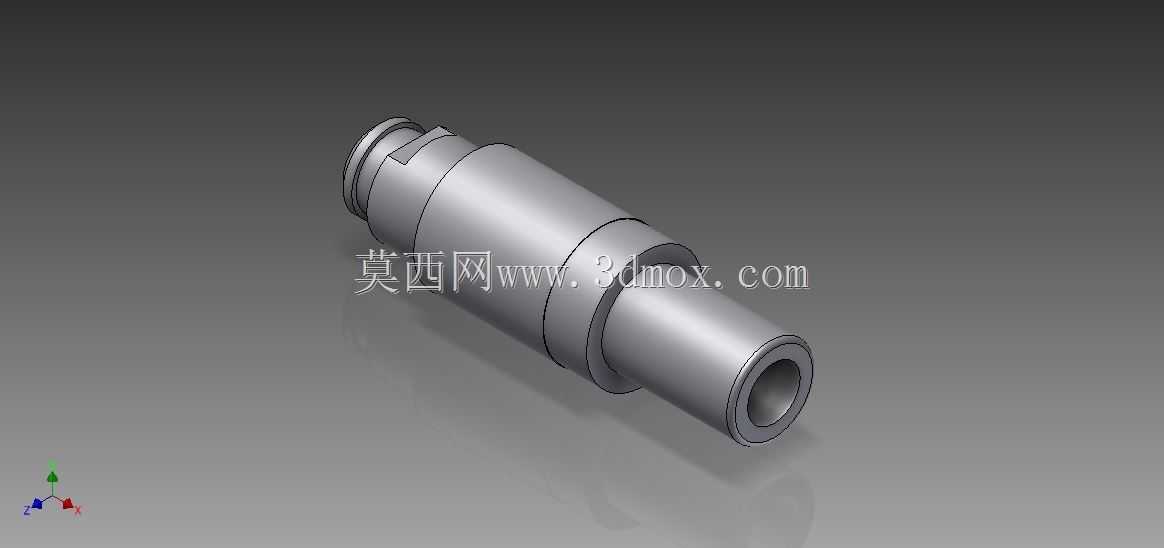

　　从结构布局来看，零件沿轴向依次设置了多段不同直径的圆柱配合面。左端外径较小的区段带有环槽与卡位凸缘，主要用于和连接器外壳内部的卡扣、锁紧环配合，装配后可限制轴向窜动；环槽的宽度与深度需要兼顾卡爪的弹性变形量，槽口边缘做圆角过渡，能够减少反复装拆时卡爪的应力集中。中段为大直径轴肩，作为轴向定位基准面，插接到位后该端面与壳体内台阶面贴合，确定插入深度，避免过插损伤内部插针或者密封件。右端为空心筒状结构，内孔贯通，既可以作为线缆穿设通道，也可适配流体管路的对接需求，端口处做倒角处理，引导配对插头顺利导入，降低盲插操作的对位难度。

　　设计过程中优先保证各段回转面的同轴度要求，所有外圆与内孔采用同一根轴向基准建模，配合公差按照精密小间隙配合选取，保证插拔时滑动顺畅且无明显径向晃动。轴肩端面与轴线的垂直度需要严格控制，该面作为轴向定位基准，若端面倾斜会导致对接后两侧接口贴合不均，长期使用后出现密封失效或者接触电阻增大的问题。外圆表面的台阶过渡处均设置退刀槽与圆角，既满足车削加工的刀具走刀需求，也能降低热处理与受力过程中的应力集中风险。左端的卡位环槽采用对称截面设计，适配圆周均布的多个锁爪，锁紧时受力均匀，插拔解锁的手感一致。

　　安装边界方面，该零件整体装入连接器塑料或金属外壳内部，左端环槽与壳体内部弹性卡爪嵌合，中段轴肩抵靠壳体内台阶实现轴向定位，右端空心段伸出壳体接口端，与配对连接器的内孔形成滑动配合。外围需要预留足够的插拔操作空间，径向与外壳内壁之间保留密封件的安装槽位，通常可在对应轴段布置O型密封圈，实现接口处的防尘防液密封。轴向尺寸链需要结合外壳内部腔体长度、内部插针伸出长度以及配对插头的插入深度共同核算，保证锁紧后内部电气触点或流体阀口能够完全啮合，同时不会出现顶死情况。

　　实际工况中，这类连接构件需要承受上千次的反复插拔，表面粗糙度要求较高，配合面一般采用精加工处理，降低摩擦阻力与磨损量。材质多选用耐腐蚀金属，可耐受医院环境下常见的消毒试剂擦拭，不会因长期接触酒精、含氯消毒剂而出现锈蚀或表面剥落。空心内孔的孔径根据穿过的线缆数量或者管路通径确定，内壁光滑无毛刺，避免穿线时割伤线缆绝缘层，若是流体通路则可减少介质流动阻力。建模时将所有回转特征、环槽、倒角、圆角参数化关联，调整总长或者各段直径时，相邻配合特征可同步更新，方便后续衍生不同规格接口时快速改型，也便于工程图中直接导出各道车削工序的加工尺寸。
