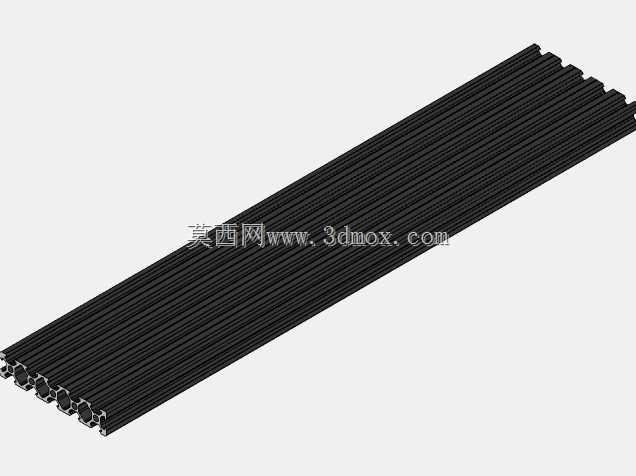

20x100V型槽工业铝挤型材直段

　　这款20×100截面的V型槽铝挤型材，是自动化轻载机架、线性导向辅架、3D打印设备运动梁、桌面工装台围挡以及检测设备侧装立板里很常见的一类窄幅长条结构件。型材沿长度方向连续挤出，端面保留多腔室空心布局，侧壁分布标准V形导向槽与T形装配槽，既可以作为承力框架杆件使用，也能直接配合V型滚轮、滑块压块完成直线运动导向，不用额外在杆件表面加工整条导轨安装面，在中小行程、低粉尘、轻负载的工位改造里能大幅减少机加工工序。

　　从端面结构来看，20mm厚度方向布置多道纵向加强筋与中空腔，100mm宽度方向排布连续槽口，截面惯性矩在窄边平放、宽面立装两种姿态下表现差异明显：宽面竖直作为运动梁使用时，竖直方向抗弯能力更强，适合承载滑台、拖链、小型拾取头；窄边立装作为设备侧封挡条时，占用横向空间更小，槽口朝外可以直接卡装传感器支架、线槽盖板、透明防护板。型材端部预留的空腔可配合端面连接板、角件、内置方块螺母完成拼接，多根型材正交组装时，不需要在杆件外壁焊接，依靠槽内紧固件即可形成可拆卸框架，后期设备移位、工位调整时可以反复拆装复用。

　　V型槽的设计是这款型材的核心特点，槽口的90度夹角工作面经过挤出后整形，表面粗糙度均匀，滚轮沿槽线滚动时，两侧斜面同时约束滚轮径向窜动，相比普通平导轨搭配侧挡轮的方案，零件数量更少，装配累积误差更低。在光伏组件分拣线、小型贴标辅线、实验室移动检测平台这类负载不大但运行频次较高的场景里，直接用该型材作为运动轨道，搭配同心滚轮与偏心滚轮调整预紧间隙，就能实现无外置直线导轨的低成本导向方案；槽道本身还能容纳少量落尘，日常维护时只需擦拭槽口外露面，不会像封闭直线导轨那样一旦进入切屑就出现卡滞。

　　建模过程中需要重点还原几处影响装配的细节：一是所有纵向槽口的通长一致性，槽底退刀空腔、槽口收口卡扣位要沿整根500mm长度连续贯通，不能出现端面特征丢失导致装配时螺母无法滑入；二是端面多腔室的壁厚均匀性，挤压型材的壁厚差直接决定后续阳极氧化后变形量，建模时保留各筋位过渡圆角，避免出现尖锐直角导致应力集中；三是V型槽的工作面角度与槽口宽度，要匹配常用V型滚轮的轮缘尺寸，槽口倒角不能过大，否则滚轮接触线外移会降低导向刚性。

　　安装边界方面，该型材单根长度500mm，截面外轮廓20mm×100mm，拼接框架时相邻两根型材的槽口中心距要预留角件安装空间，端面攻丝连接时需注意空心腔壁厚不足以直接攻螺纹，必须塞入端面攻丝块或采用拉铆螺母；沿长度方向加装滑块时，紧固件从槽口放入后可任意位置定位，锁紧后螺母背面贴合槽底平面，不会出现转动打滑。如果作为承重横梁使用，两支点跨距建议控制在400mm以内，跨中挂载小型气缸、视觉相机时挠曲量可控制在设备允许范围内；若需要更长跨距，可将两根型材背对背通过槽内螺栓拼接成箱型组合梁，截面抗弯刚度会成倍提升。

　　在实际设备布局里，这类型材还常用来做电气安装板的支撑立柱、安全光栅的安装竖梁、设备台面的边缘挡边，槽口内可以嵌入密封条、有机玻璃板或者尼龙耐磨条，兼顾结构支撑与外观防护。相比钢制焊接方管，铝挤型材不需要做表面喷漆，原生氧化层即可应对车间常规潮湿环境，切割后端面只需简单去毛刺就可装配，非常适合非标自动化设备的快速搭建设计。
