6060半圆异形工业铝挤压型材结构

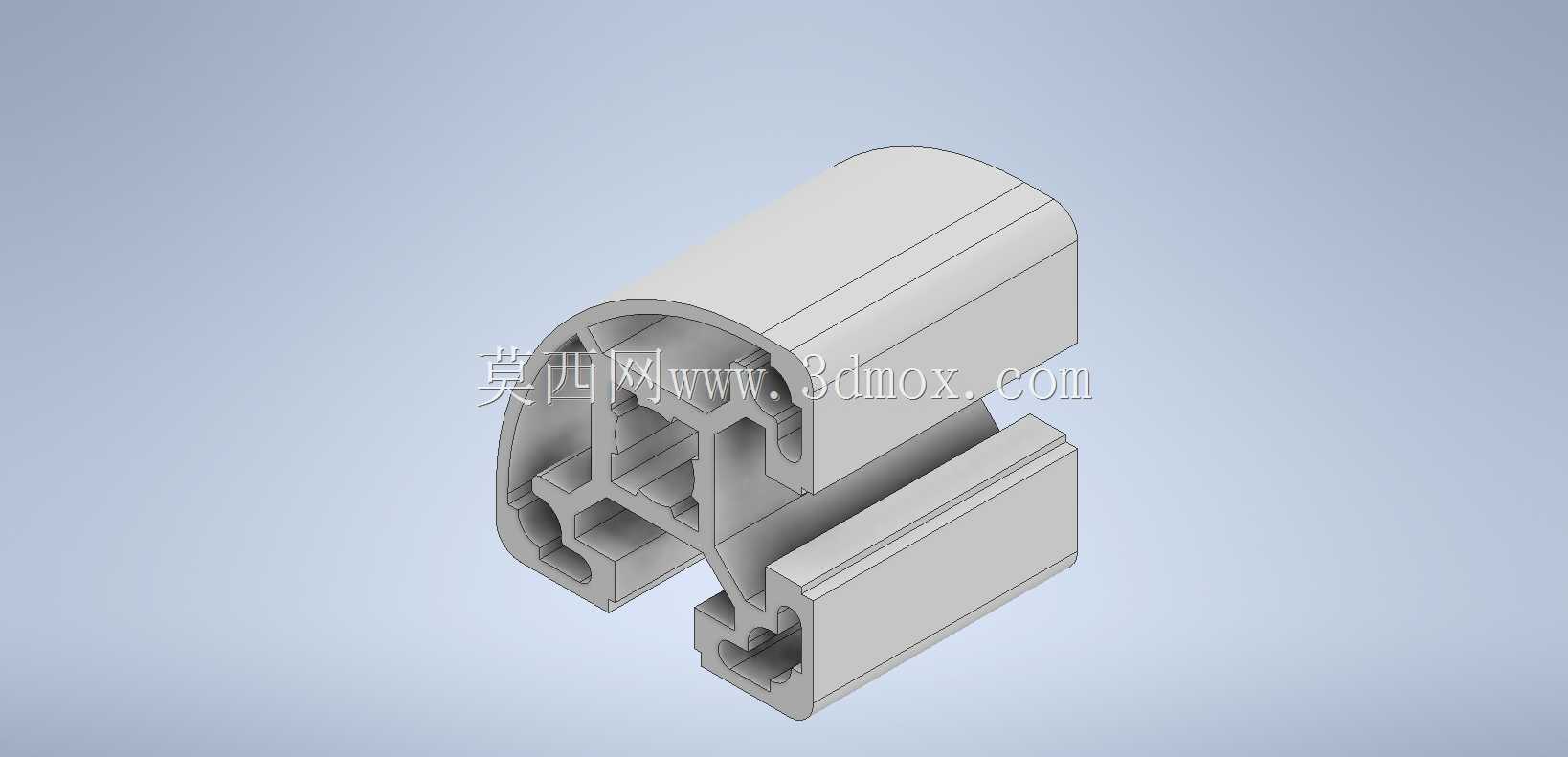

　　该半圆异形铝挤压型材主要面向轻型设备框架、检测台护边、3D打印运动机架以及小型自动化工作站的侧向支撑场景。型材截面以60毫米系列规格为基础，外侧采用半圆弧包覆面，下部保留平直安装基面，既能够承担框架立柱或横梁的受力作用，也可作为设备外露边的防护与装饰构件。与常规方形铝型材相比，半圆面减少了尖锐棱角，在人员频繁靠近的装配工位、教学实验平台和桌面型制造设备上更适合作为外轮廓杆件使用。

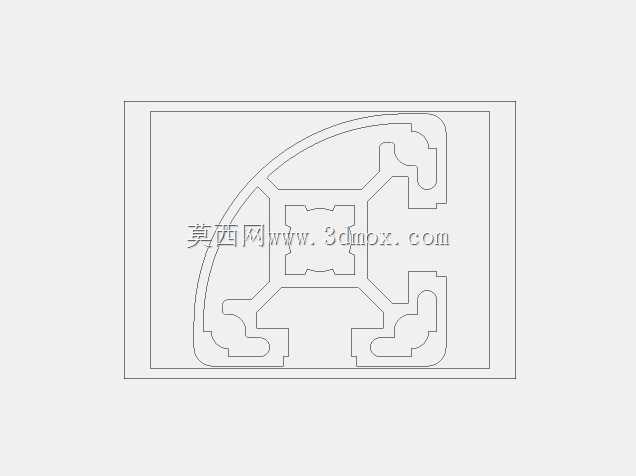

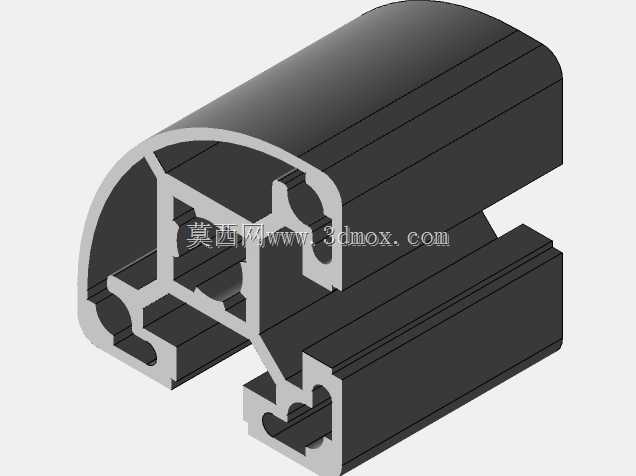

　　从截面布局看，型材内部设置多组空腔和加强筋，腔体并非单纯减重，而是通过筋位把圆弧外壁、平直底板以及两侧槽口连接成整体。圆弧顶部壁厚连续过渡，能够承受侧向触碰和轻微碰撞；下部开放槽与侧边槽道用于嵌入T型螺栓、滑块螺母或弹性扣件，使面板、钣金罩、传感器支架、导轨挡边等附件可以沿长度方向灵活固定。内部异形孔位在保证扭转刚度的同时，为螺钉沉头、线缆穿装和辅助连接件预留了空间，避免在杆件外侧额外焊接或大量钻孔。

　　设计这类型材时，首先要明确挤压工艺的成型边界。截面各处壁厚应尽量保持均匀过渡，避免局部金属流动差异造成矫直后弯曲或扭拧；半圆弧与直壁相交位置需要设置合理圆角，既降低挤压模具出口处的应力集中，也减少阳极氧化后颜色不均。槽口尺寸则要兼顾标准紧固件的装入间隙和锁紧后的接触面积，槽口过宽会降低螺母定位可靠性，过窄又会增加装配难度。模型中腔体筋条的走向与型材长度方向一致，符合连续挤压特征，能够直接反映模具分流孔和工作带设计对截面成型的影响。

　　在实际机架布置中，该型材可竖直用作半圆面朝外的防护立柱，也可水平用作台面边缘梁。竖直安装时，底部通过端面连接板或铸件脚座与方管、地脚杯连接，半圆面朝向人员通道，平直侧朝向设备内部，便于安装电气线槽和开关支架；水平使用时，下部平面可与工作台板贴合，侧边槽道固定亚克力门、钣金护板或拖链支架。若用于运动设备框架，需结合跨度评估挠度，长跨距位置应增加内部衬钢或与方管型材组合使用，不能只按外观截面判断承载能力。

　　安装边界方面，60系列截面意味着与相邻型材对接时，端面加工和连接件位置要按约60毫米外形宽度预留；圆弧外凸部分会占用比普通方管更多的侧向空间，护板贴合处不能按完全平面处理，通常需要配合专用封条、端盖或过渡压块。切割长度应根据机架三维布局预留锯切余量，端面铣平后再攻制连接螺纹或安装端面块。需要走线时，可利用内腔穿过细电缆，但不应在同一腔体内塞入过多线缆，以免散热不良或装配时磨损绝缘层。

　　三维建模过程中，截面草图应优先封闭并保留对称约束，半圆弧、槽口、内筋和空腔之间的关系要完整定义，再沿长度方向执行拉伸成型。端盖、螺栓、螺母和相邻框架件可在装配环境中按实际槽道位置校验，重点检查半圆面与护板、门板、紧固件之间是否存在干涉。对于需要下料加工的场景，还应在工程图中表达截面关键尺寸、槽口宽度、壁厚、中心孔位和端面连接方式，使采购、挤压、锯切和装配环节能够依据同一模型协同推进。
