工业级镀锌板水幕喷漆作业室结构

　　做涂装车间布局的时候，这类水幕喷漆室是中小批量工件表面处理工位的核心配套设备，主要用来拦截喷漆作业过程中弥散的漆雾，避免漆料颗粒扩散到车间其他区域影响其他工序的加工精度，同时也能降低作业区域的有害气溶胶浓度，给喷涂操作人员提供相对合规的作业环境。不同于简易的开放式喷漆工位，这种封闭室体结构能把喷涂作业的影响范围完全限定在室体内部，不管是对大件的整面喷涂还是小型工件的补漆作业，都能避免过喷漆雾散落到车间的设备、待加工工件表面，减少后续清理的工作量。

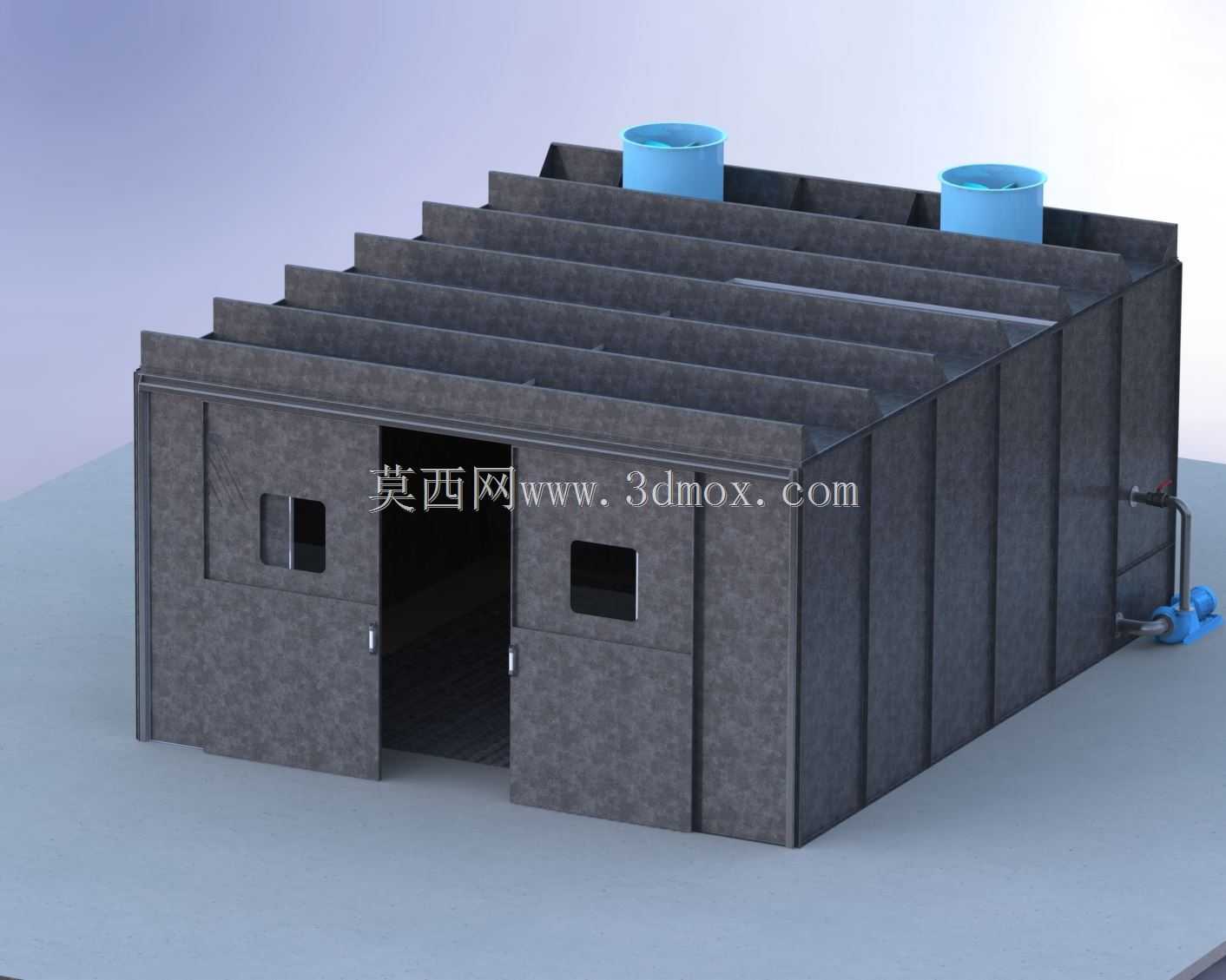

　　这套结构的室体主体采用1.5mm厚度的镀锌板拼接成型，选择镀锌板作为主材其实是兼顾了成本和耐用性的考量：喷涂作业环境里常年有漆雾、水汽，普通冷轧板如果做不好防腐很容易在使用两三年后就出现锈蚀掉渣的情况，反而会污染待喷涂的工件表面，镀锌板本身的锌层能在常规车间温湿度环境下提供足够的防腐能力，而且板材表面光滑，日常清理附着的漆渣也更方便，不需要额外做衬里处理就能满足使用要求。室体的外形尺寸控制在宽度5000mm、高度2500mm，这个尺寸边界是经过多轮现场验证的：5米的宽度足够容纳常规的五金构件、小型结构件的喷涂作业转位，不管是人工持喷枪作业还是搭配小型工件转台，两侧预留的操作空间都不会显得局促；2.5米的室体高度既能够满足绝大多数2米以内工件的吊装进出需求，也不会因为室体过高导致顶部排风的风速不均，影响水幕的捕集效率。

　　室体顶部设置的两个排风接口是用来对接车间排风管道的，作业时排风系统启动，会在室体内部形成稳定的负压环境，让过喷的漆雾顺着气流方向流向室体后侧的水幕板，不会从作业门洞的位置溢散到车间里。室体正面的双开作业门预留了两个观察窗口，作业时可以关闭门扇进一步提升室体的密闭性，窗口的位置刚好对应操作人员站立时的视线高度，不需要开门就能观察到室体内部的喷涂状态，避免频繁开门破坏室体内部的气流平衡。门扇上设置的简易门锁结构是快开式的，遇到紧急情况的时候操作人员可以快速推开门扇撤离，符合涂装作业场所的安全要求。

　　设计这类室体结构的时候，首先要考虑的是拼接的密封性，所有板材的拼接缝都要做折边咬合处理，不能留直通的缝隙，不然负压状态下外部的气流会从缝隙处无序灌入，打乱室体内部的设计流场，导致部分漆雾无法被水幕捕捉。其次是室体底部的承载结构，虽然镀锌板本身的厚度不高，但底部要做加强筋支撑，毕竟作业过程中可能会有工件推车进出，还要承载水幕循环水槽的重量，避免长期使用后室体底部出现凹陷变形，影响水幕的水平度——一旦水幕板安装不垂直、底部水槽不水平，循环水就无法在板面上形成均匀的连续水膜，会出现干区，漆雾碰到干区就会附着堆积成漆渣，时间长了会堵塞水流通道，大幅降低漆雾捕集效率。

　　从实际使用的场景来看，这类尺寸的水幕喷漆室适合五金加工厂、小型机械制造车间的喷涂工位使用，既可以用来做工件的底漆喷涂，也能满足面漆、研磨工序的粉尘收集需求——如果是做工件打磨抛光的话，只需要调整排风风速，就能把研磨产生的粉尘抽走，避免粉尘在车间内弥散，一套室体可以兼顾喷涂和打磨两个工序的使用需求，提升设备的利用率。室体的模块化拼接结构也方便后续的搬迁和调整，如果车间布局调整，不需要整体切割破坏，只需要松开拼接螺栓就能拆解转运，到新的位置重新组装即可，不会破坏原有板材的防腐层。

　　很多刚接触涂装设备设计的工程师容易忽略室体内的气流组织，一味加大排风风量，其实风量过大反而会把喷到工件表面的漆料吹走，造成涂料利用率下降，还会让水幕的水流被气流带起形成水雾，随排风管道排出，影响后续的废气处理效果。这套结构的顶部排风口位置是经过流场模拟的，两个排风口对称布置，能让室体内的断面风速保持在合理区间，既保证漆雾不会溢散，也不会干扰正常的喷涂作业轨迹。另外室体侧面预留的管道接口是用来接循环水系统的，水幕的循环水可以添加絮凝剂，让捕捉到的漆雾形成漆渣浮在水面，定期打捞即可，不需要频繁更换循环水，降低日常使用的运维成本。
