Ender3带轴承导丝器结构设计

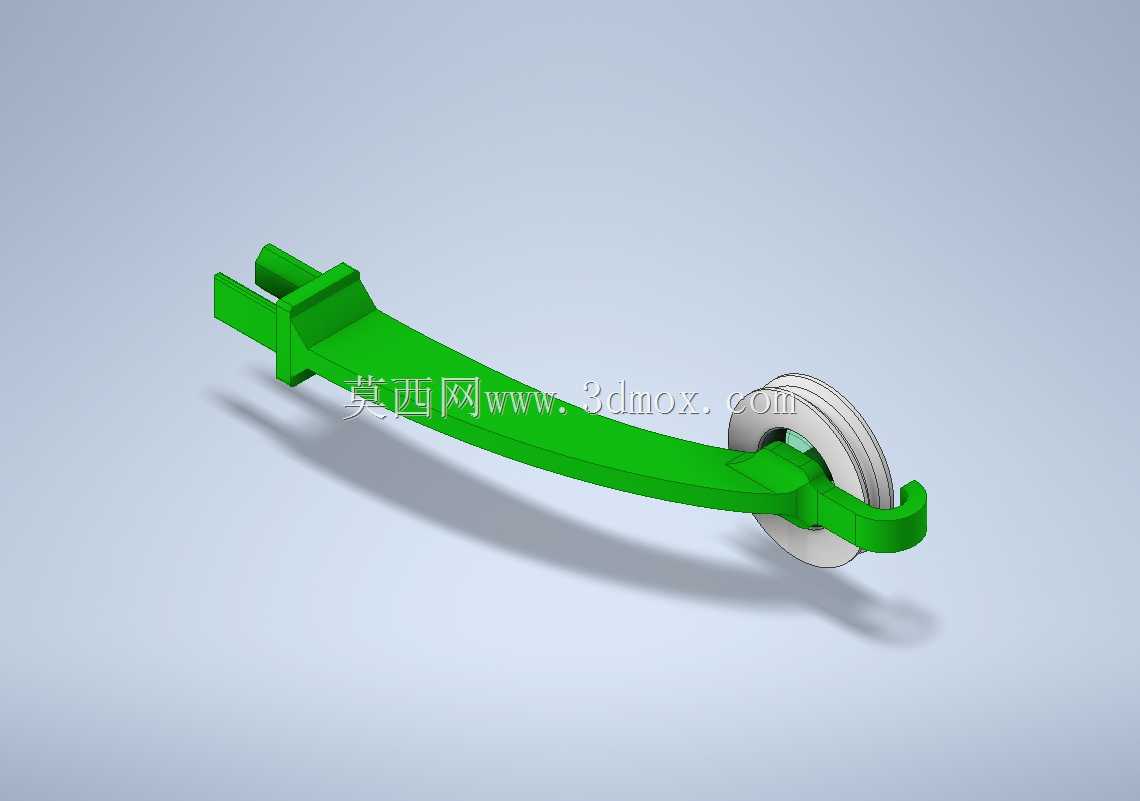

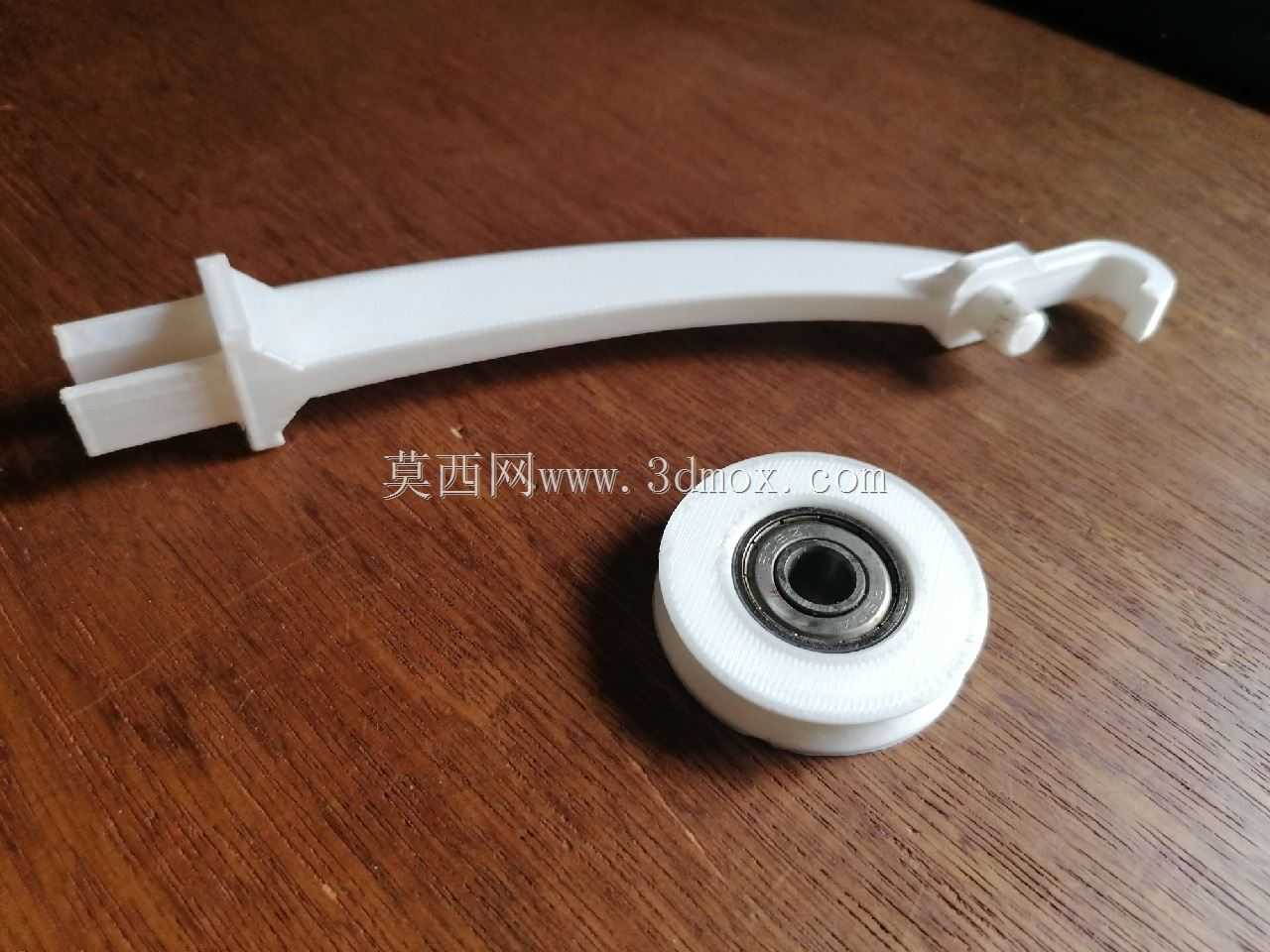

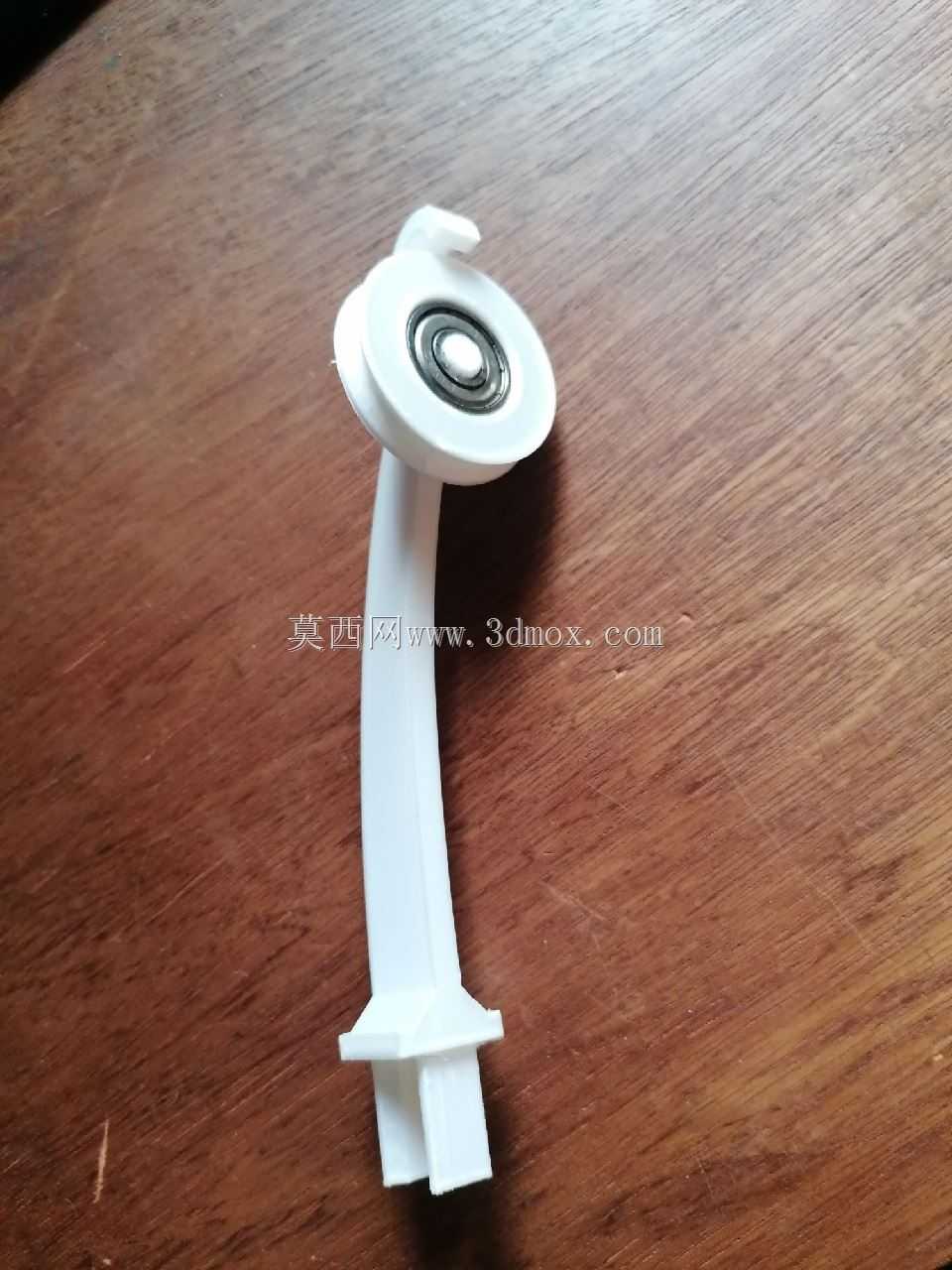

　　该结构面向桌面级FDM熔融沉积成型设备的耗材输送环节，针对Ender3系列机型在长周期打印、柔性耗材输送以及挤出机前置路径中容易出现的丝材阻力波动、弯折刮擦和路径偏摆问题进行设计。模型主体由一条弧形承托臂、端部安装夹持结构以及末端轴承导向轮组成，整体形态顺着打印机框架到挤出机构之间的耗材运动轨迹展开，使丝材从料架引出后能够以较平滑的曲率进入挤出齿轮，而不是在狭窄空间内形成急转折角。

　　在实际使用场景中，打印耗材通常放置在设备侧方或后方料架上，挤出机随X轴横梁往复运动，丝材入口位置不断变化。若导向点固定且接触表面粗糙，耗材在进退料、回抽和高速打印时会产生附加摩擦，严重时会出现丝材啃伤、碎屑堆积、送料步进电机负载升高，甚至造成挤出不足。该导丝器通过末端轴承轮将传统滑动接触转化为低阻力滚动接触，轮槽对丝材形成侧向约束，轴承外圈随丝材进给同步转动，能够减少PLA、PETG、TPU等材料在输送过程中的表面拖拽。弧形臂的作用并非单纯延长支撑距离，而是把导向轮布置在更接近丝材自然悬垂线的位置，让料盘出线、轴承轮槽和挤出机入口之间形成连续过渡。

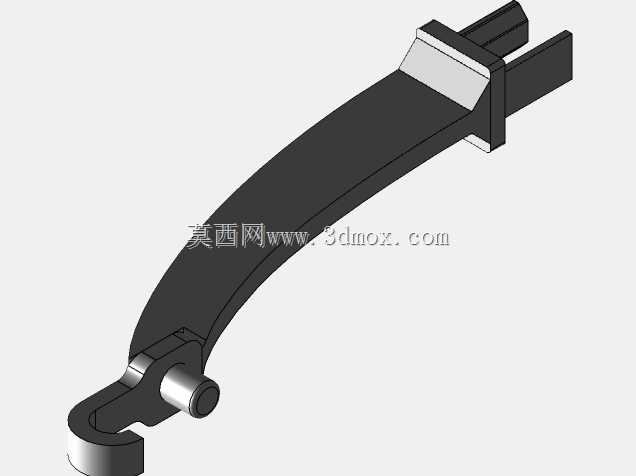

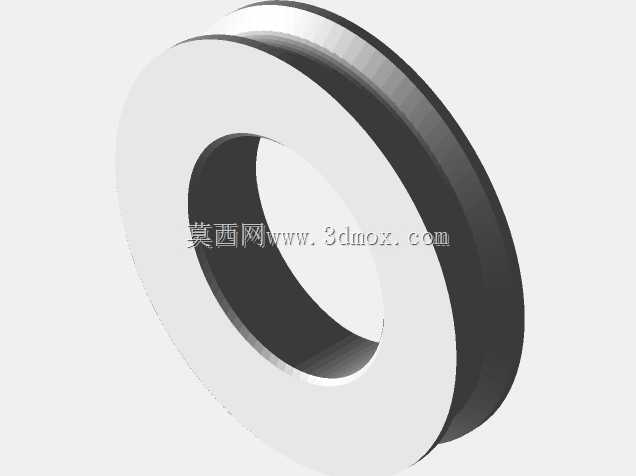

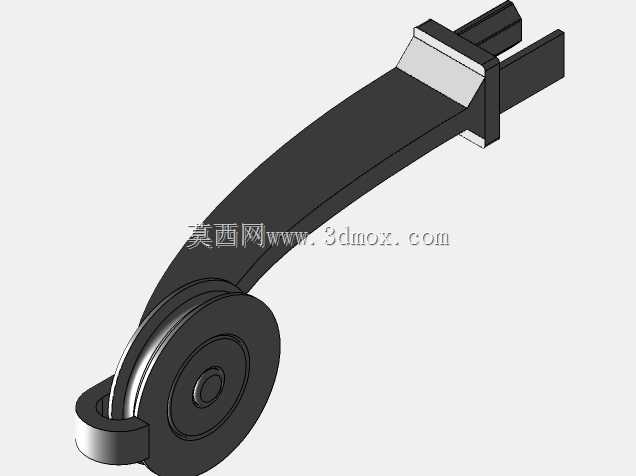

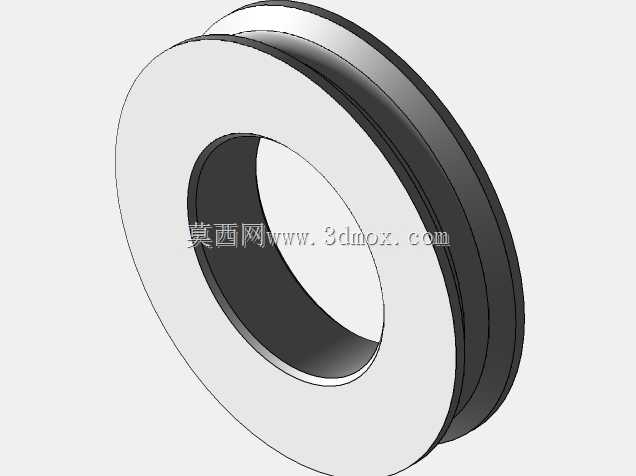

　　结构设计上，安装端采用叉形卡接与限位凸台组合，能够挂接在打印机型材或既定安装边界上，装配时不需要大幅改动原有设备。臂身沿受力方向呈长条弯曲形态，截面在保持轻量化的同时保留足够抗弯刚度，避免轴承轮受到丝材张力后产生明显下垂。末端通过轴位结构容纳轴承，轮体两侧留出转动间隙，钩状限位边可降低丝材从轮槽跳出的风险。轴承轮的外径、槽宽和臂长之间需要协调：轮径过小会使丝材包角处弯曲应力增大，轮径过大则会增加悬伸质量并占用喷头附近空间；槽宽应保证常见1.75mm耗材顺利通过，同时不能过宽而失去导向作用。

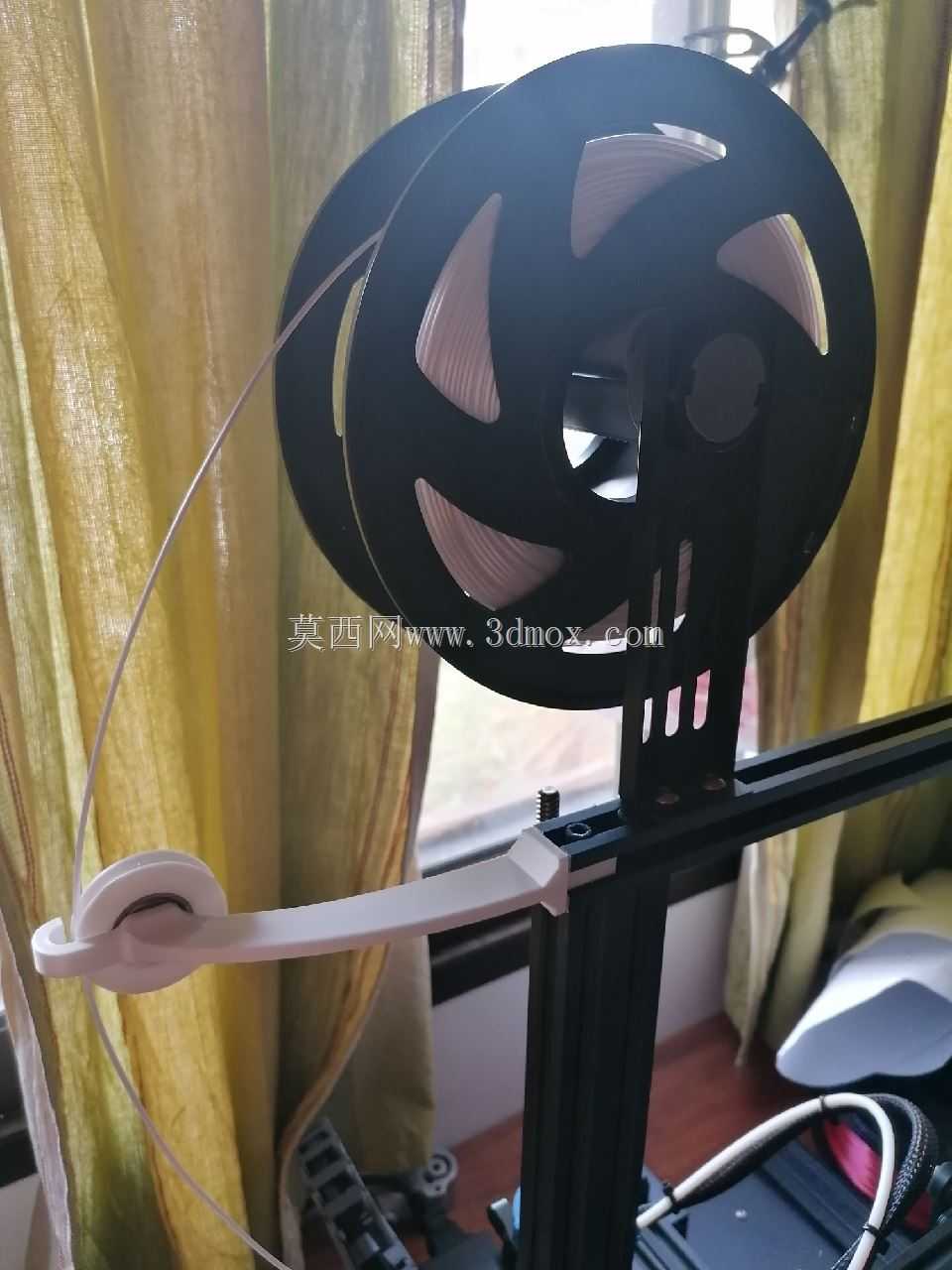

　　从安装边界看，该件属于打印机外围送丝辅助部件，工作区域集中在挤出机入口与料架之间，不参与高温熔融和喷头定位，因此设计重点在于路径几何、接触阻力、装拆便利性以及与机身框架的干涉控制。弧形臂需要避开X轴运动部件、同步带、线缆链和喷头风扇罩，在喷头回零、平台升降和最大打印幅面运动时均不能发生碰撞。端部夹持位置应选择型材棱边稳定、振动较小的区域，使导向轮在设备高速移动时仍保持相对固定。若用于柔性耗材，可将导向点尽量靠近挤出入口，缩短丝材无约束段；若使用刚性耗材，则可适当增大导向半径，以降低送丝阻力。

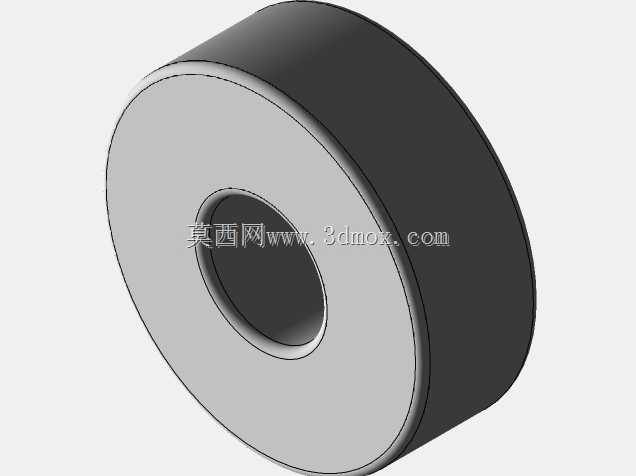

　　建模时应重点还原臂体曲面、安装卡槽、轴承容纳位、轮槽轮廓和端部防脱钩。轴承与支架之间属于同轴装配关系，轴孔、挡边和轮体间隙需按实际转动条件表达；导丝臂为薄壁承力件，圆角过渡不仅影响外观，也关系到打印成型后的层间强度。该结构既可作为Ender3设备改装件，也可作为桌面3D打印机送丝路径优化、耗材导向机构设计和小型滚动导轮布置的参考。
